Камера Reolink: всепогодная камера видеонаблюдения с Time Laps

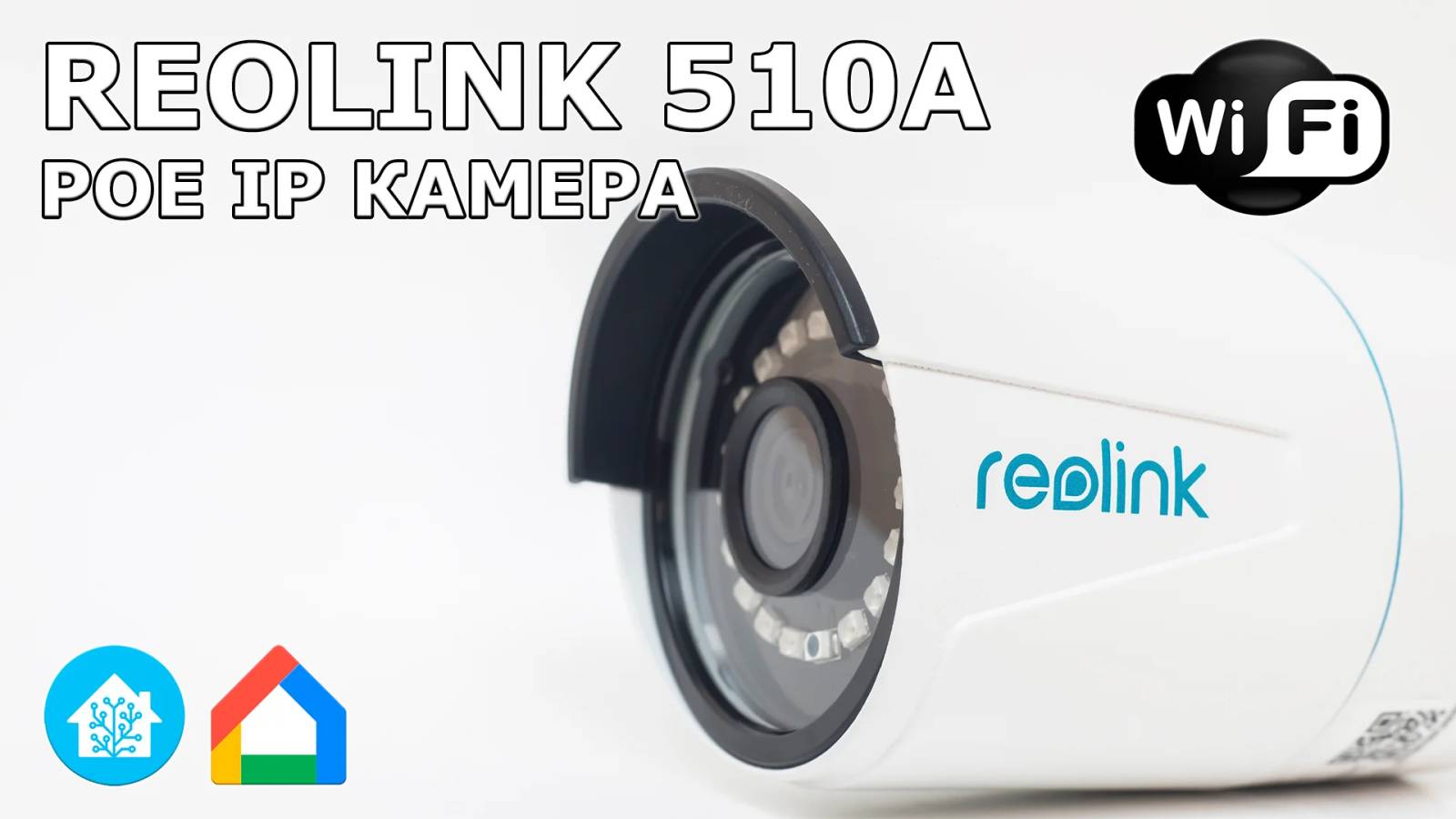

Параметры камеры наружного наблюдения Reolink RLC-510A

• Корпус — всепогодный, защита IP66
• Объектив: 4 мм, угол обзора 80 градусов горизонталь, 42 вертикаль
• Матрица: 5 МП, разрешение до 2560х1920, 30 кадров в секунду
• Встроенный микрофон
• Распознавание движения людей и автомобилей
• ИК подсветка на 18 диодах, до 30 метров
• Интерфейс — Ethernet 10 / 100 mbit
• Функция Time Laps для съемки медленных процессов
• Протоколы ONVIF, RTSP, сохранение на microSD до 256 ГБ, синхронизация с FTP, отправка на e-mail
• В среднем 145 часов записи на карту 64 ГБ
• Питание — 12 В или POE(802.3 af)
• Диапазон рабочих температур от -10 до 50 С (по факту можно и холоднее так как камера видеонаблюдения при работе греется)
• Размер — 188 х 67 мм
• Вес — 425 грамм

Поставляется устройство в коробке из переработанного картона. В отличии от упаковок поворотных камер — тут не тратятся на полиграфию. На коробке есть только наклейка с названием модели. Упаковано все довольно плотно – по коробке ничего не болтается.

Кроме камеры в комплекте:

• пакетик с инструкцией,
• наклейка, которая информирует о видеонаблюдении,
• шаблон под крепления.

Само крепление состоит из трех шурупов и дюбелей. Защитный водонепроницаемый бокс для сетевого разъема и небольшой патчкорд, скорее для целей настройки, чем для работы. Обычно такие камеры работают с NVR — сетевыми видеорегистраторами  с POE портами.

Блока питания в комплекте нет.

Если камера видеонаблюдения планируется к использованию автономно — то необходим блок питания на 12 В — или отдельно, или сразу в комплекте с камерой (см ссылку в разделе Где купить).  Потребляемая мощность камеры — порядка 5 Ватт и блока питания 12 В — 1 А хватит более чем с двукратным запасом.

Камера видеонаблюдения Yi Dome U Pro – для безопасности в доме

Также камера может получать питание и от POE свитча, либо отдельного устройства — POE инжектора как на этом слайде. По сути это блок питания, в один порт которого подключается сетевой кабель, например от роутера, а с второго порта — выходит уже полноценный POE, подходящий для работы таких камер.

Я использую вот такую версию 48В, 0.5А их применяют для камер Hikvision и Dahua.

Без видеорегистратора — нам понадобится micro SD карта.

В среднем на 64 ГБ помещается порядка 145 часов видео, на 128 ГБ — 291 час, а на 256 ГБ, максимум что поддерживает камера — 582 часа.

Конструкция камеры Reolink RLC-510A

Камера имеет классическую для такого класса устройств, цилиндрическую форму. Здесь нет wi-fi поэтому и внешние антенны отсутствуют. От камеры отходит один интерфейсный кабель, который расходится на сетевой разъем, порт питания и кнопку сброса.

По окружности 4мм объектива установлено 18 инфракрасных светодиодов ночной подсветки. Их должно хватать для подсветки 30 метров. Внизу находится датчик освещенности. Камера оборудована шарнирным креплением, которое позволяет поворачивать ее под нужных углом. Для фиксации положения закручивается барашек у основания крепления.

В нижней части у основания камеры, указана модель устройства, тут же находится QR код для подключения. Еще ниже — отверстие наружного микрофона. Эта камера видеонаблюдения умеет писать звук.

На задней стороне находится разъем для установки micro SD карты. Даже если камера видеонаблюдения будет синхронизировать записи с FTP — все равно первоначально она пишет на карту. Карточка не нужна только при использовании NVR.

Бюджетная камера Digma DiCam 810: цифровая стабилизация, timelapse и 120 кадров в FullHD

Крышка отсека для карты памяти, плотно держится на двух винтах и, в сочетании с резиновой прокладкой, обеспечивает полную защиту от попадания влаги внутрь камеры. Подходящего NVR у меня нет, поэтому я ставлю карту памяти и закрываю отсек крышкой. Камера почти готова к работе.

Осталось только рассмотреть ее “хвост”, который разветвляется на три части:

• кнопку сброса,
• разъем питания,
• Ethernet.

Для защиты от влаги, на кабель, предварительно продетый сквозь крышку защитного бокса, надевается комплектная заглушка, обеспечивающая герметичность в купе еще с одной прокладкой, которая устанавливается с другой стороны.

Далее кабель подключается к Ethernet разъему камеры — он служит одновременно и для питания и для передачи данных. Собираем бокс целиком — с левой стороны, где щель, должна находится вторая комплектная прокладка. Для стенда я ее не ставил, чтобы не портить раньше времени.

Какое оборудование из категории must have нужно для предметной фотосъемки

А вот так выглядит кольцо ночной подсветки камеры

Конечно матрица камеры чувствительна к ИК спектру, поэтому тут оно и ярче и имеет фиолетовый оттенок.  Глаз же улавливает только видимый спектр, где диоды светят красным и далеко не так ярко, хотя вполне различимо в темноте. При необходимости ИК подсветка отключается программно.

Приложение Reolink

Для работы с камерой используется штатное приложение Reolink. Для добавления камеры нужно нажать кнопку с плюсом справа сверху и отсканировать QR код на камере. После этого нужно настроить появившуюся в системе новую камеру.

Камера видеонаблюдения отдает одновременно два потока — основной и предпросмотра в низком качестве.

Для основного предлагается 4 варианта разрешения в формата 4х3 и 16х9, частота кадров от 2 до 30 в секунду и битрейт от 1024 до 8192 кбит в секунду. Для предпросмотра — только одно разрешение, частота кадров от 4 до 15 и битрейт от 64 до 512 кбит в секунду.

Обнаружение движения.

Камера позволяет настроить как чувствительность, например чтобы настроить реакцию только на людей исключая мелких животных, так и зоны — например чтобы исключить те места в которых наблюдается постоянное движение, но не имеющих значения для съемки.

И, наконец, тут находится опция запись аудио — которая активирует микрофон камеры. После этого и в окне живого просмотра и на записях будет слышен звук, что кстати не часто встречается на камерах для внешней установки. И последняя опция — управляет встроенной инфракрасной подсветкой.

Уведомления

Штатными средствами камеры можно настроить отправку изображений и видео на электронную почту. Для этого нужно указать:

• адрес отправителя,
• пароль доступа к ящику,
• тему письма,
• адрес получателя (можно тот же самый ящик).

Кроме почты можно настроить push уведомления от приложения Reolink — но в таком случае оно должно постоянно работать в фоновом режиме.

Здесь также имеется функция расписания по времени и дням недели, в которое будут приходить уведомления. Если опция активна и камера обнаружила движение — вы увидите такое push уведомление, нажав на которое — откроется плагин камеры.

Google Home

Эта модель камеры поддерживает работу в Google Home. Для активации этого режима нужно в приложении перейти в раздел Облако — умный дом. Тут будут отображены все камеры поддерживающие этот режим. Нажимаем на ее значке кнопку включить.

Обзор кольцевой лампы FinePower RL-4 для смартфона

В Google Home необходимо подключить аккаунт Reolink Smart Home — используя тот же, что и для входа в приложение, логин и пароль. Все камеры поддерживающие умный режим — автоматически появятся в аккаунте. Нужно будет только разнести их по нужным локациям. После этого можно будет через Google Assistant выводить с них изображение на совместимые экраны и телевизоры.

Windows клиент

Существует и одноименная программа для Windows, позволяющая управлять и просматривать камеры находящиеся в сети, в том числе удаленно, используя VPN.

Веб интерфейс

Камера также имеет и встроенный веб сервер. Нужно указать в браузере ее IP адрес и вводим логин и пароль пользователя у которого есть к ней доступ.

Главным отличием тут является что управление осуществляется только одной камерой, а не всеми. Это и логично. Тут есть окно живого просмотра.

Камера видеонаблюдения Reolink RLC-510A: видеообзор
