Семь устаревших аудио- и видеопортов, которые до сих пор актуальны

Хотя современные стандарты вроде HDMI, DisplayPort и USB-C доминируют в сфере потребительской электроники, многие классические разъемы продолжают активно использоваться. Если изучить историю интерфейсов, окажется, что целый ряд старых портов до сих пор успешно применяется на практике благодаря своей надежности, простоте и высокой эффективности в решении узкоспециализированных задач.

В этом материале рассматриваются семь классических аудио- и видеопортов, которые сохранили свою востребованность спустя десятилетия после появления, будь то профессиональное музыкальное оборудование или стационарные мониторы и проекторы.

Разъем 1/4 дюйма (джек)

Данный стандарт берет свое начало еще из телефонных коммутаторов 1870-х годов. Сегодня его по-прежнему можно встретить при подключении электрогитар, студийных мониторов, усилителей и различной профессиональной аудиотехники. Причина долговечности разъема кроется в его исключительной практичности. Конструкция отличается прочностью: она способна выдерживать падения, случайные рывки, физическое воздействие и передачу как линейных сигналов, так и высокого напряжения от усилителя к пассивной акустике.

Кроме того, такие разъемы дешевы в производстве и при необходимости поддаются ремонту в полевых условиях. Среди несущественных недостатков можно выделить лишь крупные габариты по сравнению с современными интерфейсами, а также путаницу между монофоническими (TS) и балансными стереофоническими (TRS) версиями, использующими внешне идентичные штекеры.

Аудиоразъем 3.5 мм

Этот порт фактически приходится младшим братом классическому большому джеку. Несмотря на то, что производители смартфонов постепенно отказываются от него, мини-джек остается повсеместным стандартом в самых разных категориях потребительской электроники. Главными достоинствами остаются работа без задержек, отсутствие необходимости сопряжения по беспроводной сети и независимость от встроенных аккумуляторов.

Кроме того, проводное подключение обеспечивает честное высокое качество звука, не страдающее от сжатия данных, которое неизбежно при передаче аудиопотока через бюджетные протоколы Bluetooth.

Разъемы RCA (тюльпаны)

Стандарт RCA появился еще в 1930-х годах для подключения домашних фонографов и с тех пор заслужил репутацию оборудования, работающего по принципу «если устройство исправно, не нужно его чинить». Раньше эти круглые штекеры желтого, белого и красного цветов использовались повсеместно для телевизоров, видеомагнитофонов, проигрывателей винила и акустических систем, пока их не вытеснил HDMI.

В настоящее время RCA продолжают применять в микшерных пультах, сабвуферах, ресиверах и другой аудиотехнике. Коннекторы отличаются предельной простотой конструкции, дешевизной и долговечностью.

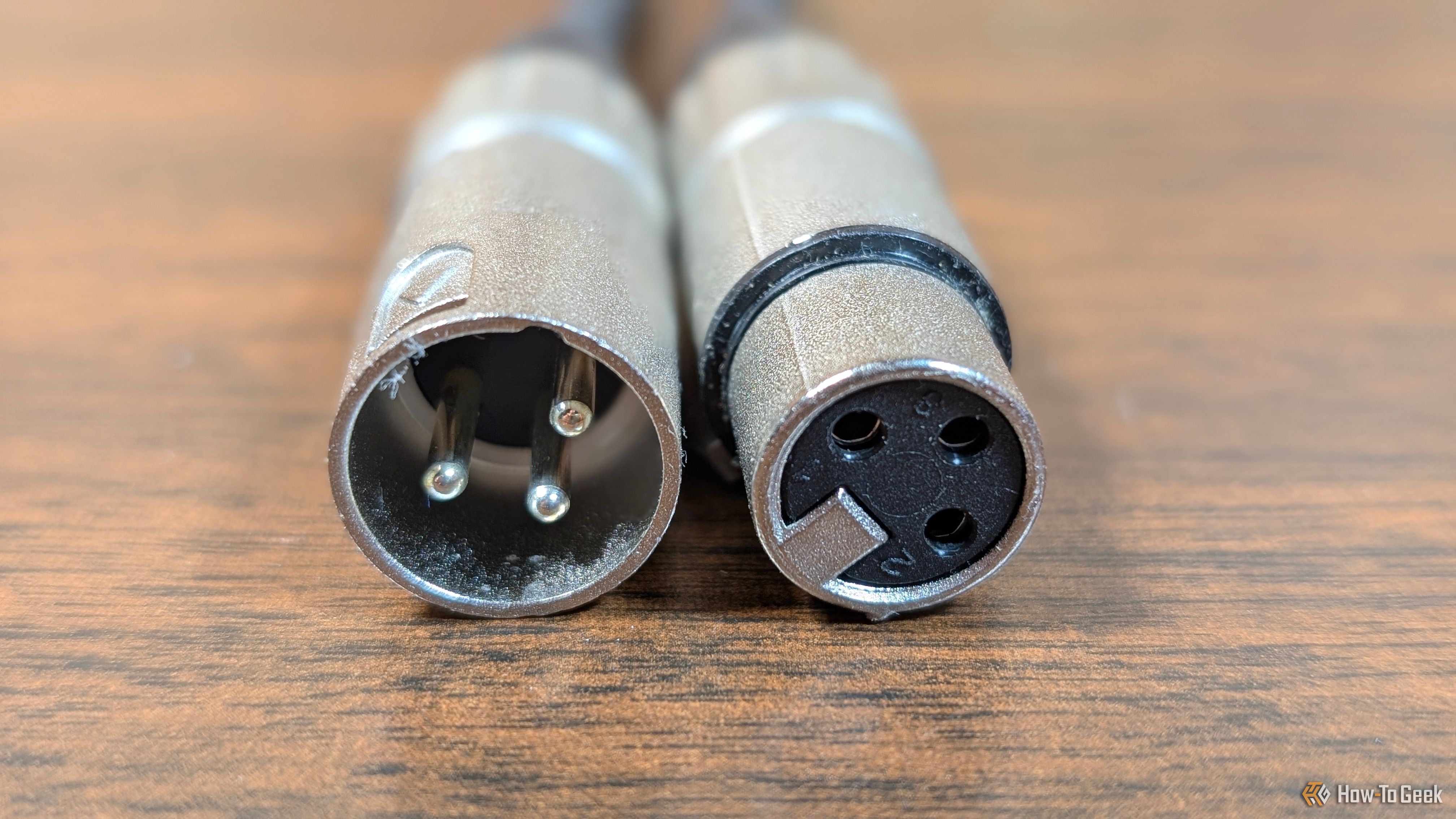

Разъем XLR

Трехконтактный кабельный стандарт был разработан в 1950-х годах и по сей день является стандартом индустрии звукозаписи. Наличие трех контактов позволяет XLR передавать балансный звуковой сигнал, что критически важно для защиты аудиопотока от помех при прокладке кабелей на большие расстояния в зашумленной среде.

Надежную фиксацию штекера в гнезде обеспечивает встроенный механический замок. Помимо стандартной передачи звука, XLR поддерживает фантомное питание напряжением 48В, позволяя запитывать конденсаторные микрофоны без использования внешних батарей. Также существуют модификации таких кабелей для цифрового управления световым оборудованием по протоколу DMX, однако их не рекомендуется путать с классическими аудиокабелями.

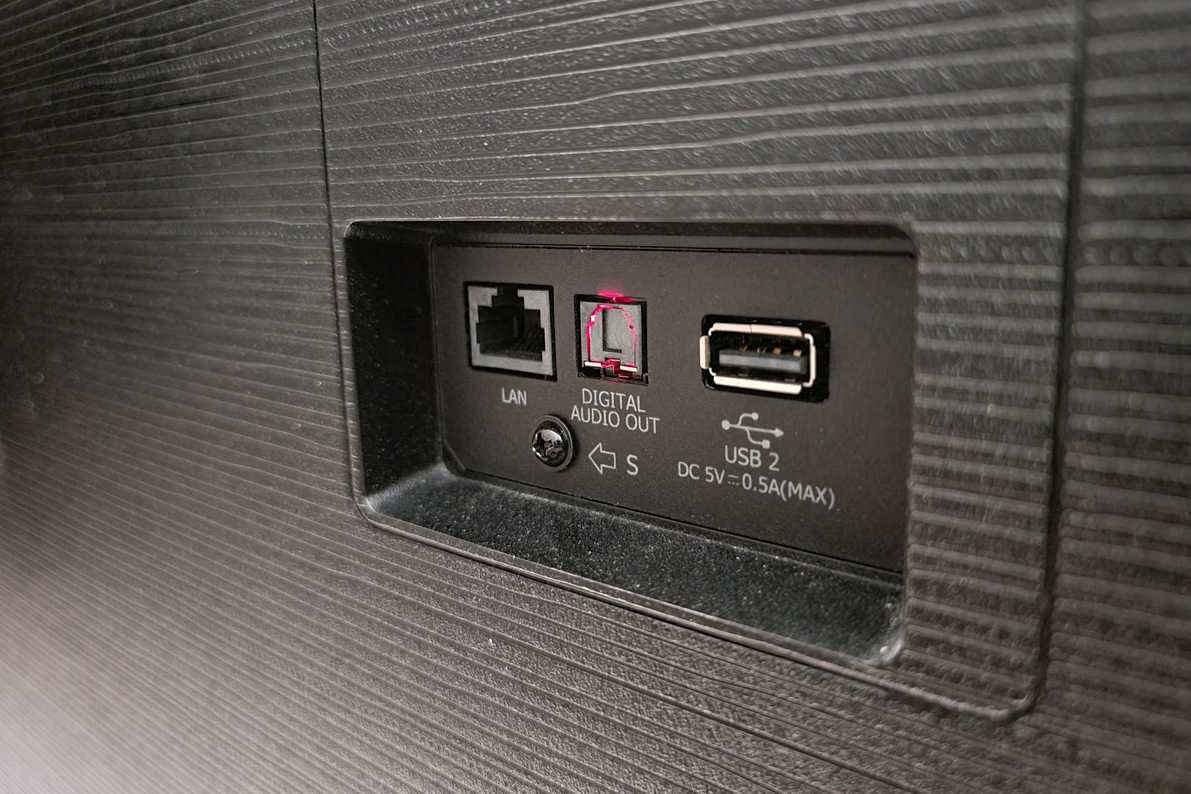

Оптический порт TOSLINK (S/PDIF)

Интерфейс TOSLINK представляет собой пластиковый волоконно-оптический кабель, предназначенный для трансляции цифровых аудиопотоков. Его легко узнать по характерной трапециевидной форме на тыльной панели телевизоров и ресиверов и мягкому красному свечению излучателя. Ключевое достоинство оптического подключения заключается в полной электрической изоляции.

Поскольку сигнал передается исключительно в виде световых импульсов, полностью исключается риск возникновения электромагнитных наводок, характерных для медных проводников. Стоит учитывать, что пропускная способность TOSLINK не рассчитана на многоканальные форматы высокого уровня вроде Dolby Atmos или TrueHD, поэтому для сложных домашних кинотеатров hi-fi класса он применяется ограниченно.

Пятиштырьковый порт DIN для MIDI

Специализированный протокол MIDI создан для связи электронных музыкальных инструментов между собой и с управляющими устройствами с помощью пятиконтактного разъема DIN. В отличие от современных компьютерных интерфейсов на базе USB, классический MIDI-порт не требует установки драйверов или наличия операционной системы, что снижает вероятность программных сбоев.

Важной особенностью таких линий связи является однонаправленная передача данных, из-за чего для коммутации сложного сетапа требуются отдельные кабели с маркировкой входа, выхода и сквозного канала.

Видеоразъем VGA

Аналоговый видеоинтерфейс на протяжении многих лет оставался стандартным решением для подключения компьютерных мониторов, хотя современные ПК и ноутбуки практически полностью перешли на HDMI, DisplayPort и USB-C. Поскольку интерфейс является аналоговым, он не передает звуковой поток, однако обладает собственными преимуществами.

В стандарте VGA полностью отсутствуют протоколы защиты авторских прав вроде HDCP, из-за чего пользователи не сталкиваются с внезапными блокировками вывода изображения из-за якобы устаревшего оборудования. Благодаря механической прочности и надежности этот порт до сих пор массово устанавливается на мультимедийные проекторы, позволяя быстро и без лишних программных конфликтов подключать десятки различных ноутбуков на презентациях.
