Обзор DJI SDR Transmission 2: 4K-видеосвязь, дальность 4 км и гибкая интеграция

Беспроводные системы передачи видеосигнала давно стали неотъемлемым атрибутом современной съемочной площадки. Компания DJI представила новое поколение трансиверов — DJI SDR Transmission 2, предназначенное для кинематографистов, видеооператоров и продакшен-студий любого масштаба. Главная задача этого оборудования — стабильная передача видео без проводов с высокой четкостью и минимальной задержкой, что дает возможность режиссёрам, операторам и клиентам оперативно контролировать кадр в реальном времени.

В этом обзоре я подробно разобрал ключевые технические параметры, особенности конструкции, варианты питания и сценарии использования DJI SDR Transmission 2. Мы оценим, насколько существенно продвинулась технология по сравнению с предыдущей версией и какие решения инженеры предложили для работы в условиях плотного радиоэфира.

Производительность нового уровня: 4K HDR и дальность 4 км

Главным технологическим прорывом в DJI SDR Transmission 2 стало кардинальное повышение качества транслируемого изображения и устойчивости связи. Новая система поддерживает беспроводную передачу видеосигнала в формате DCI 4K при 60 кадрах в секунду с 10-битным HDR. Задержка при этом составляет всего 35 миллисекунд. Для сравнения: первое поколение системы SDR Transmission ограничено разрешением 1080p при 60 кадрах/с и дальностью действия до 3 км.

Передатчик поддерживает форматы цветового сэмплирования RGB и YCbCr в соотношениях 4:4:4, 4:2:2 и 4:2:0 при глубине цвета 8 или 10 бит, а сжатие потока выполняется с помощью современного кодека H.265. Поддержка HDR-видео позволяет точно сохранять детали как в глубоких тенях, так и в ярких светах, что критически важно при работе с профессиональными кинокамерами на мониторах с высокой яркостью.

Заявленная предельная дистанция передачи сигнала достигает 4 километров (2,48 мили). В основе этого результата лежит фирменная технология SDR (Software Defined Radio), накопленная DJI за годы разработки промышленных и съемочных дронов. Передача осуществляется в трех диапазонах частот — DFS, 2,4 ГГц и 5,8 ГГц — с автоматическим прыгающим переключением частот. Это гарантирует надежное соединение в самых сложных условиях: на стадионах с высокой плотностью помех, в густых лесах, помещениях с железобетонными стенами, при съемках автомобильных погонь или в сетапах с FPV-дронами.

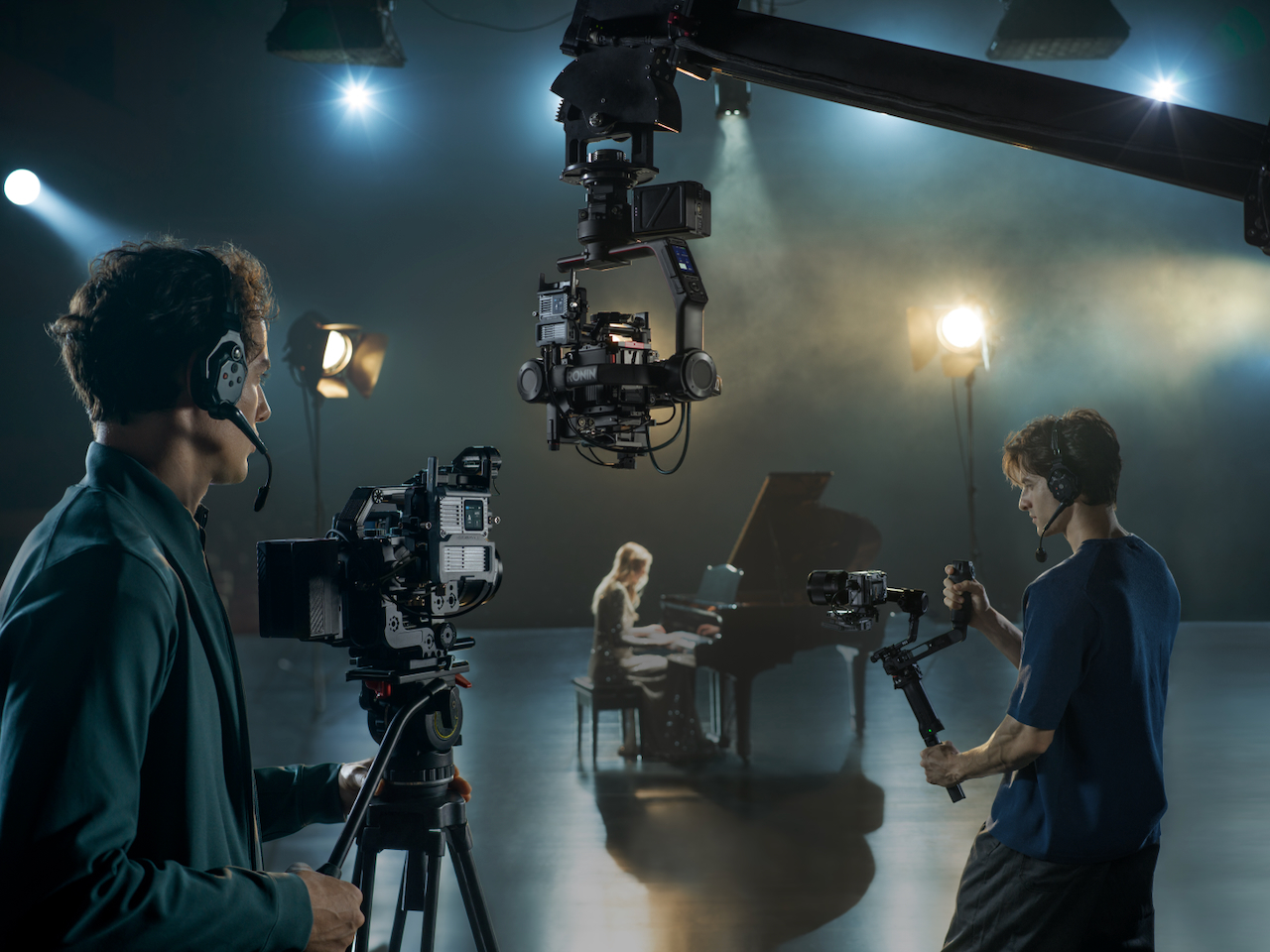

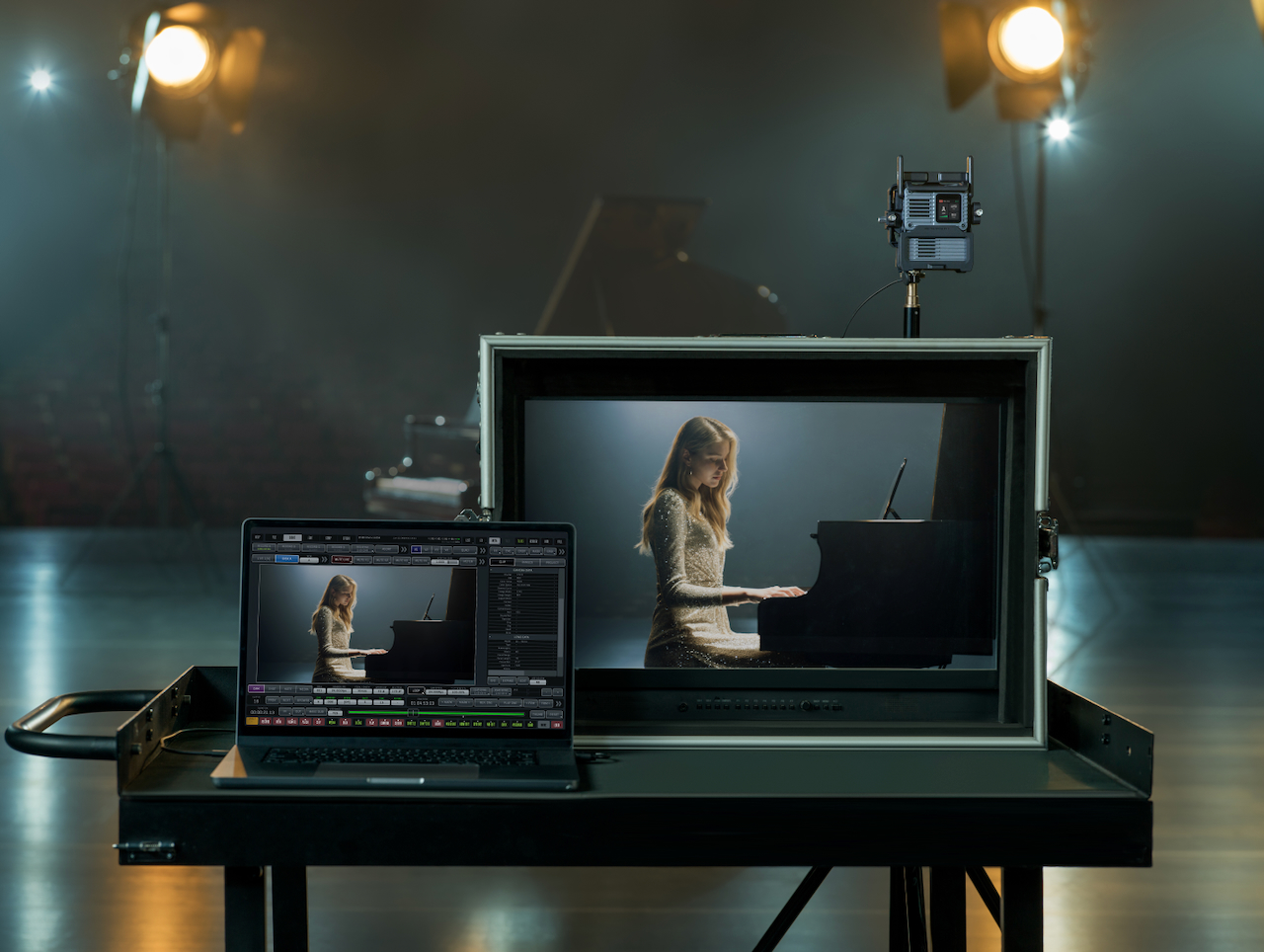

Важной функцией для кинематографистов стала трансляция метаданных по SDI с камер ведущих брендов, таких как ARRI и RED. Режиссеры, операторы-постановщики и инженеры DIT получают мгновенный доступ к информации о настройках экспозиции, объективе и таймкоде в реальном времени.

Система отлично масштабируется под задачи съемочной группы. В базовой конфигурации один передатчик (TX) может транслировать сигнал на 8 приемников (RX). Если речь идет о крупных проектах с несколькими камерами, можно объединить до 5 передатчиков и до 40 приемников одновременно, обеспечив независимым видеопотоком режиссера, фокуспуллера, гаффера и клиентов.

Двунаправленный трансивер: универсальная функциональность

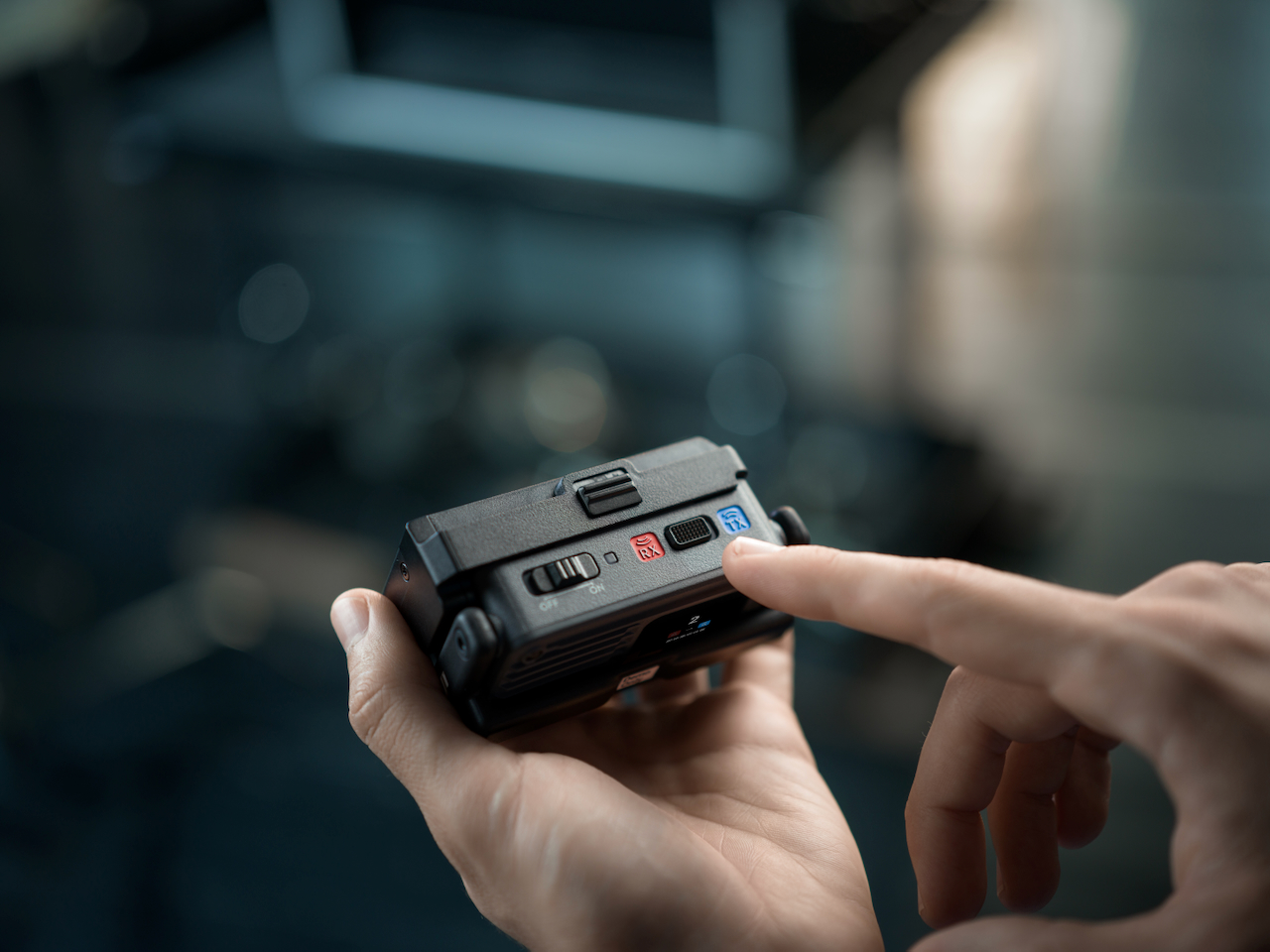

Каждый модуль DJI SDR Transmission 2 представляет собой универсальный трансивер. Устройство может выполнять роль как передатчика (TX), так и приемника (RX). Выбор режима осуществляется обычным физическим переключателем на корпусе, после чего прибор автоматически перезагружается и меняет свой функционал.

Такая концепция избавляет продакшен-студии от необходимости держать на складе отдельный парк узкоспециализированных приемников и передатчиков. Появляется возможность гибко перекомпоновывать сетап под конкретный съемочный день, что существенно оптимизирует затраты на оборудование и повышает окупаемость комплекта.

Система Auto Channel 2.0 для стабильного сигнала

В традиционных беспроводных видеосистемах настройка каналов при работе с несколькими камерами требует ручного планирования и сканирования эфира. В DJI SDR Transmission 2 внедрена обновленная автоматика Auto Channel 2.0, полностью устраняющая необходимость вручную подбирать частоты.

При включении автоматического режима трансивер непрерывно анализирует радиочастотную обстановку и незаметно для пользователя переходит на наиболее чистые частоты при появлении помех. В многокамерных конфигурациях приборы распознают друг друга, интеллектуально распределяют каналы и выдают предупреждения в случае возникновения конфликтов в эфире.

Среди ключевых удобств автоматики Auto Channel 2.0 стоит выделить следующие возможности:

• Глубокий анализ спектра частот с точной индикацией загруженности каналов.
• Возможность просмотра статуса соседних модулей (уровень заряда батареи, количество подключенных устройств) с экрана любого трансивера.
• Быстрое переключение между камерами без повторного сопряжения (pairing-free).
• Поддержка пользовательских идентификаторов TX ID с поиском и фильтрацией по ключевым словам.
• Защита соединения 4-значным PIN-кодом для предотвращения несанкционированного подключения к видеопотоку.

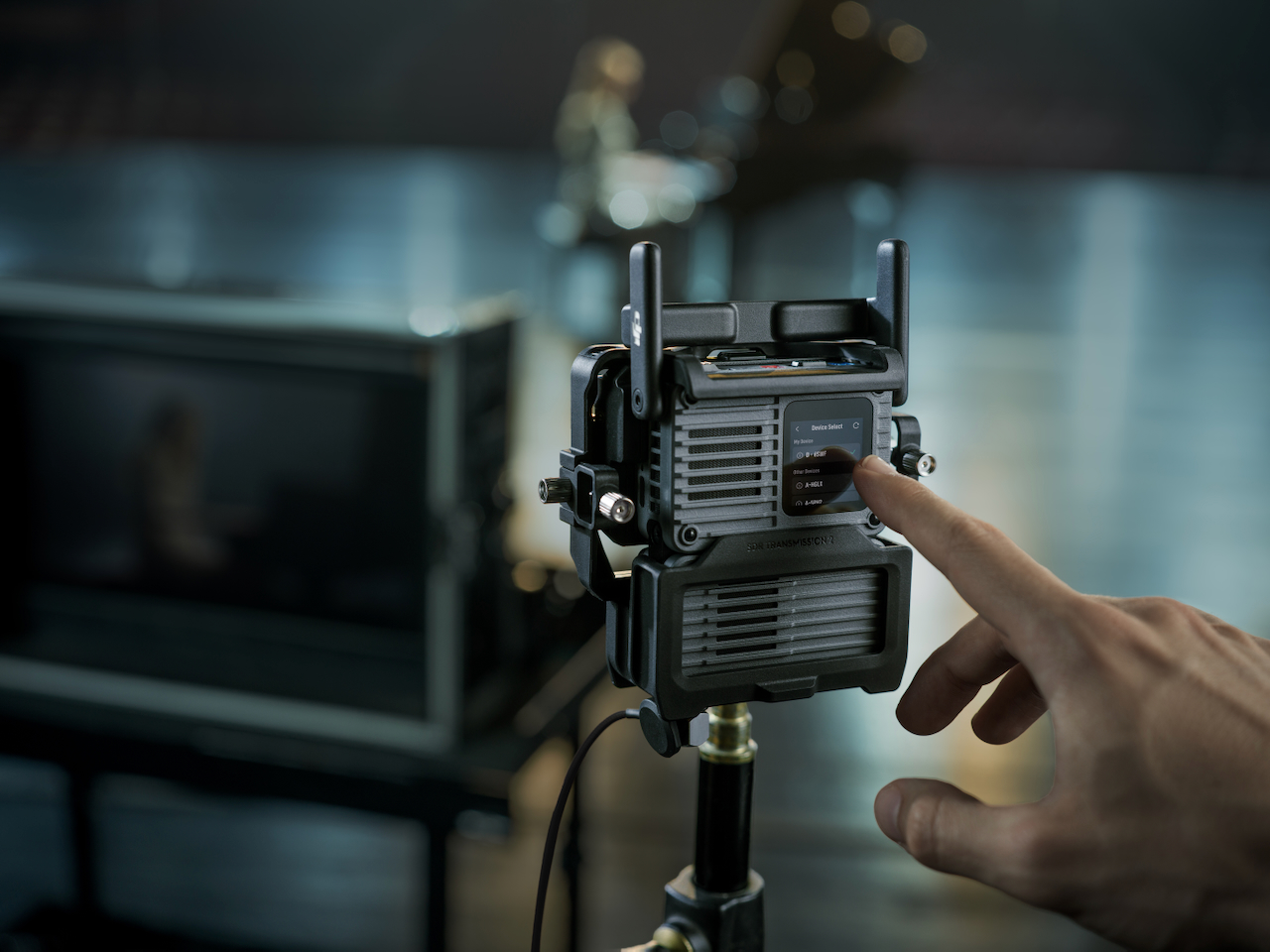

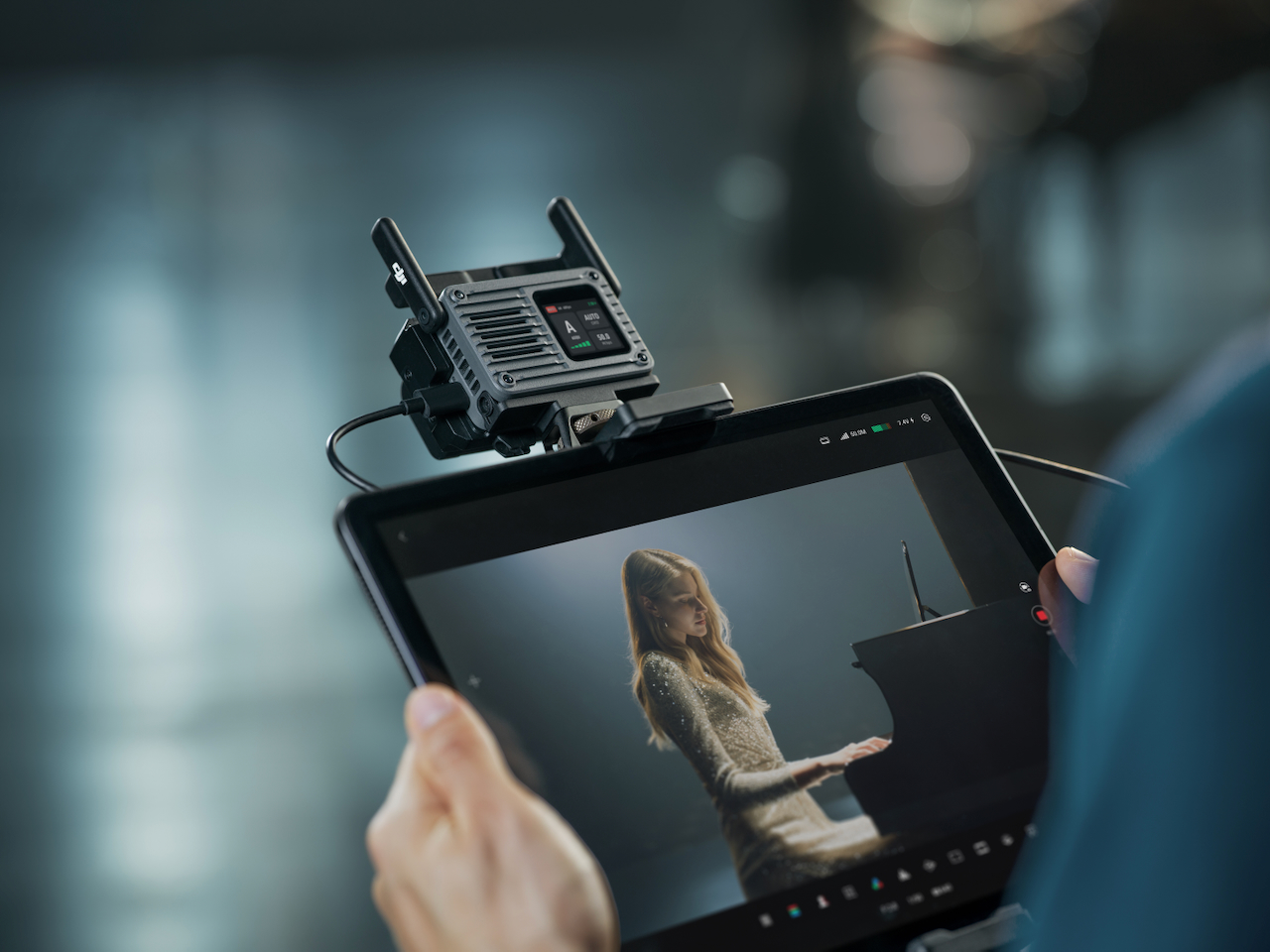

Переключение между источниками видеосигнала происходит мгновенно — в один клик на трансивере или через мобильное приложение DJI Ronin. Если у классических систем перезагрузка и поиск нового сигнала занимают от 30 секунд, то здесь переключение происходит бесшовно, благодаря чему один человек с одним приемником может оперативно инспектировать картинку со всех камер на площадке.

Компактные габариты и малый вес

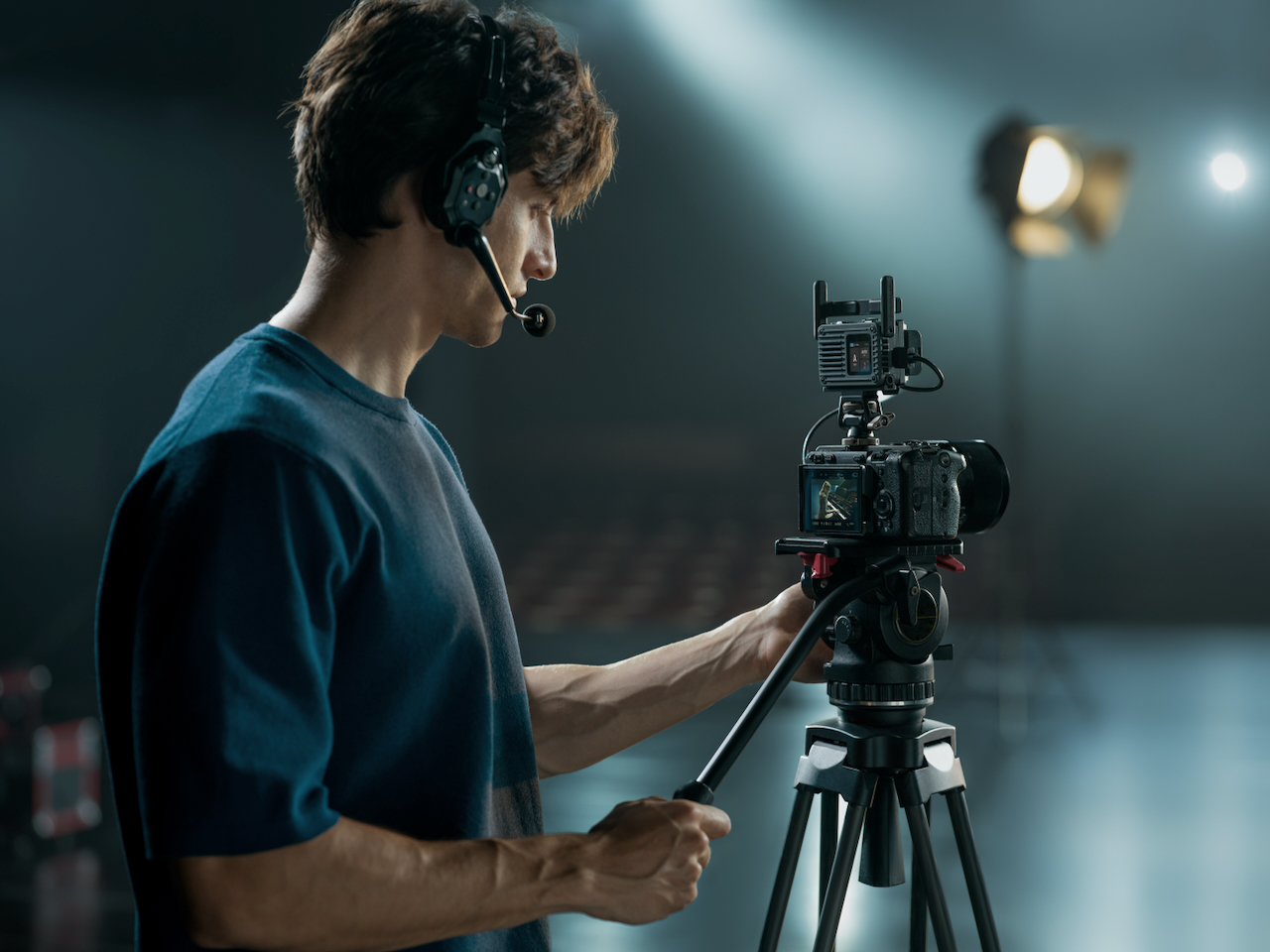

Корпусы передатчиков и приемников выполнены в максимально компактном факторе, чтобы не утяжелять операторский сетап. Вес передающего модуля (TX) составляет всего 136 граммов вместе с антеннами, а приемного (RX) — 105 граммов.

Небольшие размеры и минимальный вес особенно ощутимы при монтаже на компактные гибридные и беззеркальные камеры, где свободное место на клетке или верхнем ручке всегда ограничено.

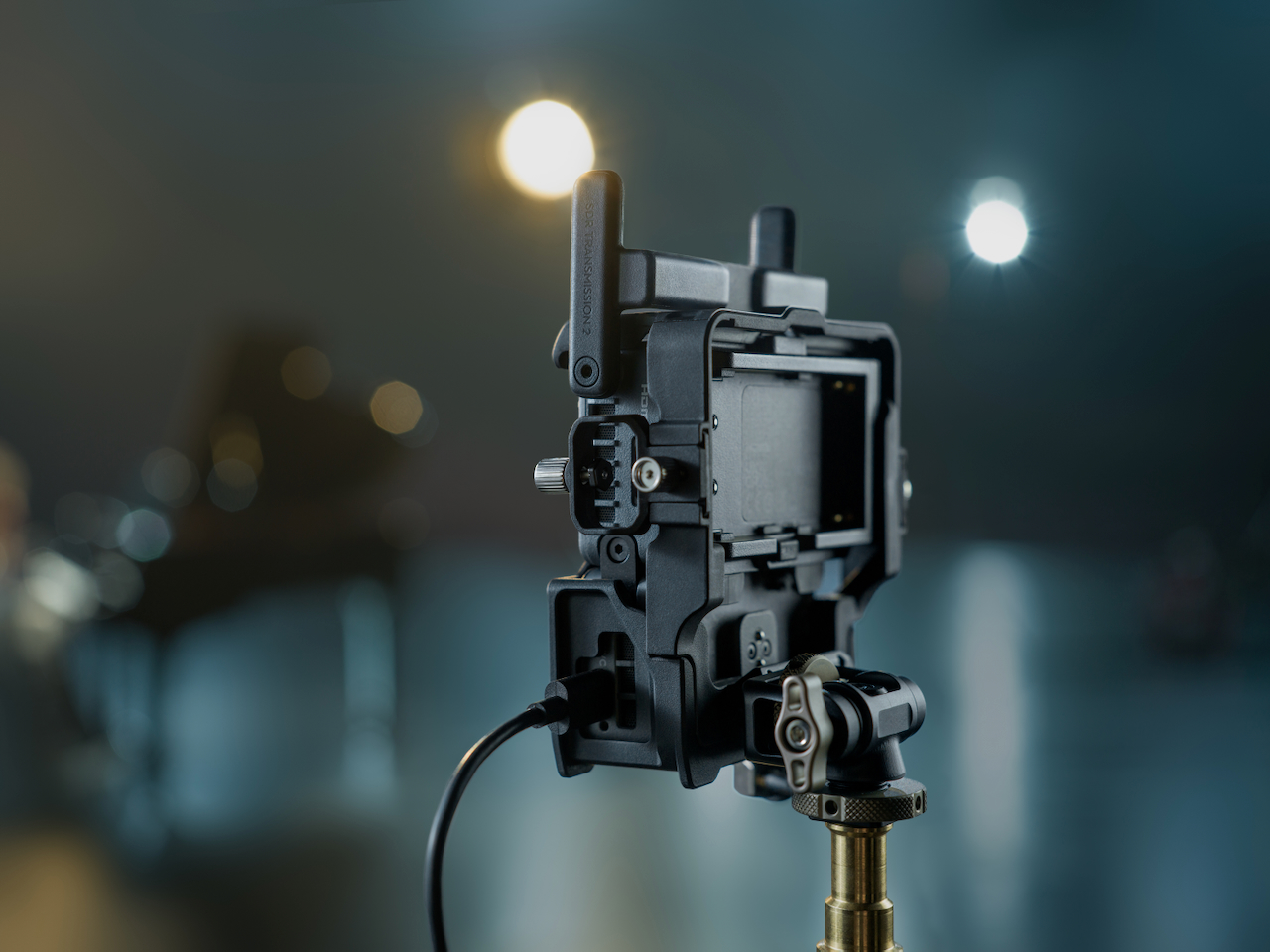

Гибкие варианты питания

Инженеры DJI предусмотрели сразу несколько вариантов подачи электропитания, что дает возможность легко адаптировать систему под разные съемочные задачи и типы ригов.

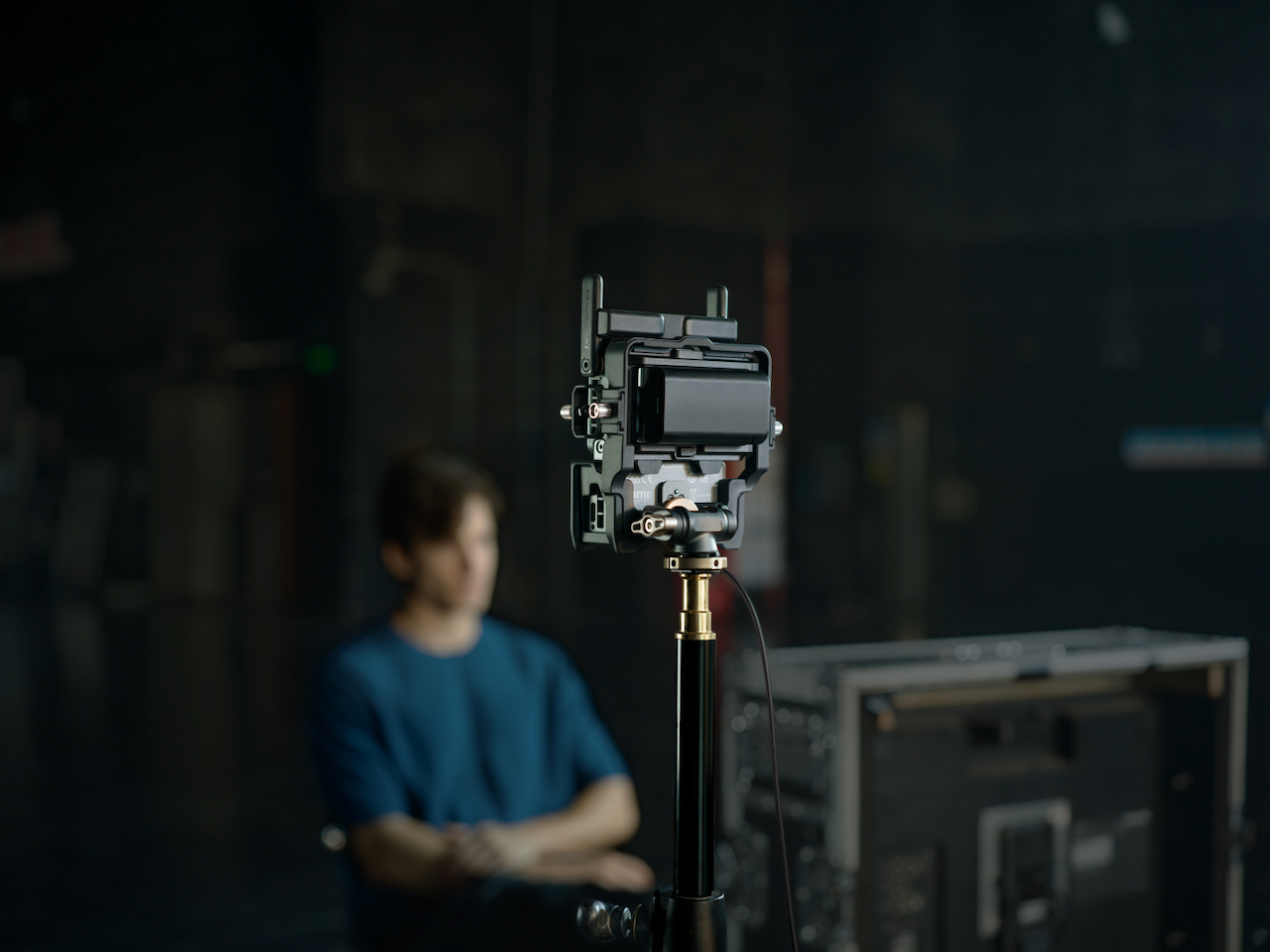

Самый простой и распространенный способ — использование стандартных аккумуляторов серии Sony NP-F, для которых на корпусе предусмотрена адаптерная площадка. Эта площадка сделана съемной: если питать трансивер по кабелю, ее можно снять, существенно уменьшив толщину и габариты устройства.

Для подключения внешнего питания предусмотрены следующие интерфейсы:

• Разъем USB-C с поддержкой протокола Power Delivery (15 В / 9 В, 3 А).
• Разъем USB-C для подачи постоянного тока в диапазоне от 6,8 до 17,5 В.
• Кабель D-Tap на USB-C (поставляется в составе опционального комплекта Expansion Accessory Kit).

Интеграция с экосистемой DJI Ronin

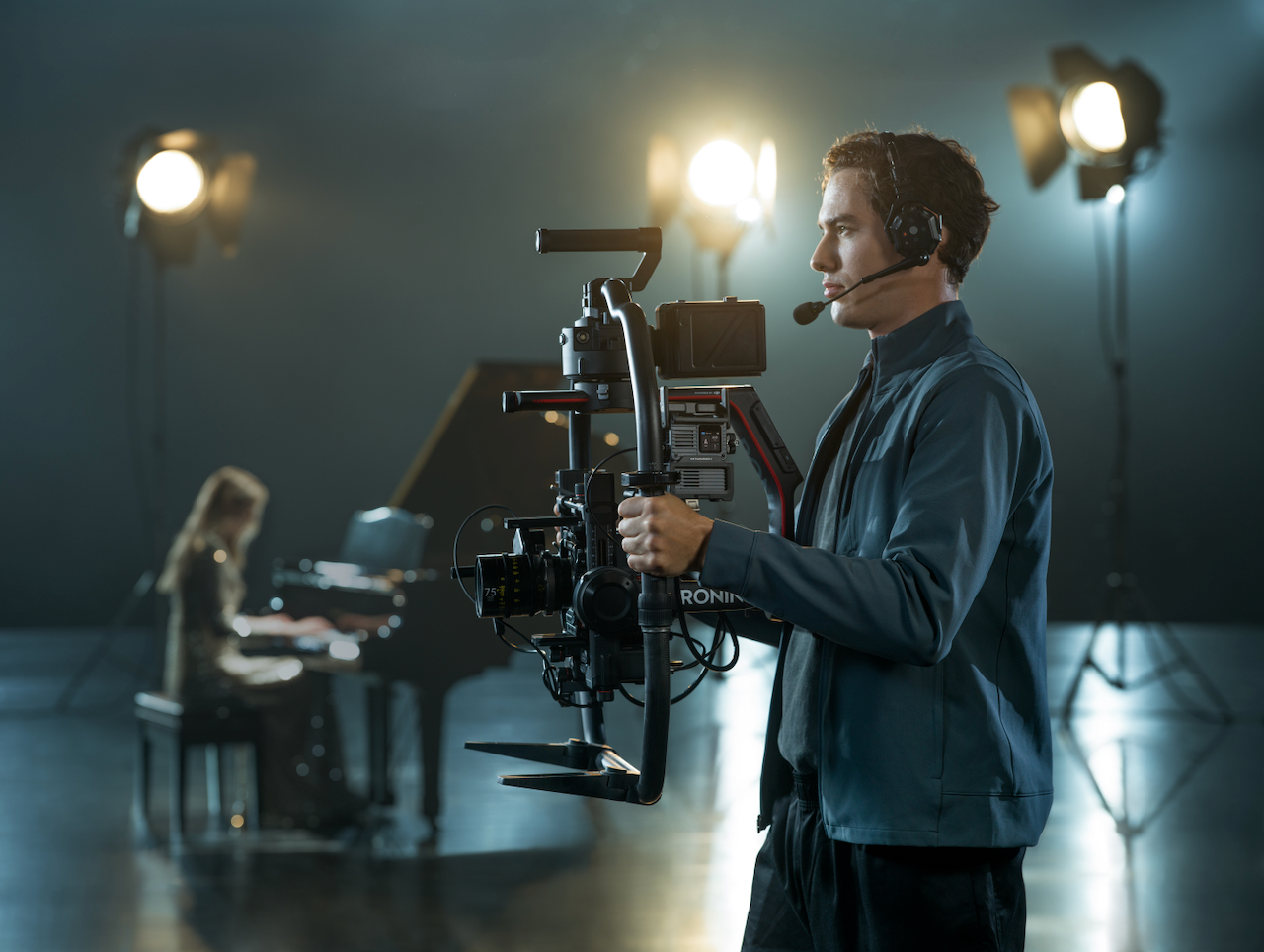

Трансивер DJI SDR Transmission 2 создавался как органичный элемент профессиональной экосистемы DJI Ronin. Он «из коробки» поддерживает прямое взаимодействие со стабилизаторами DJI RS 5, RS 4, RS 4 Pro, RS 3 Pro, Ronin 2, а также с инерционными колесами управления Master Wheels.

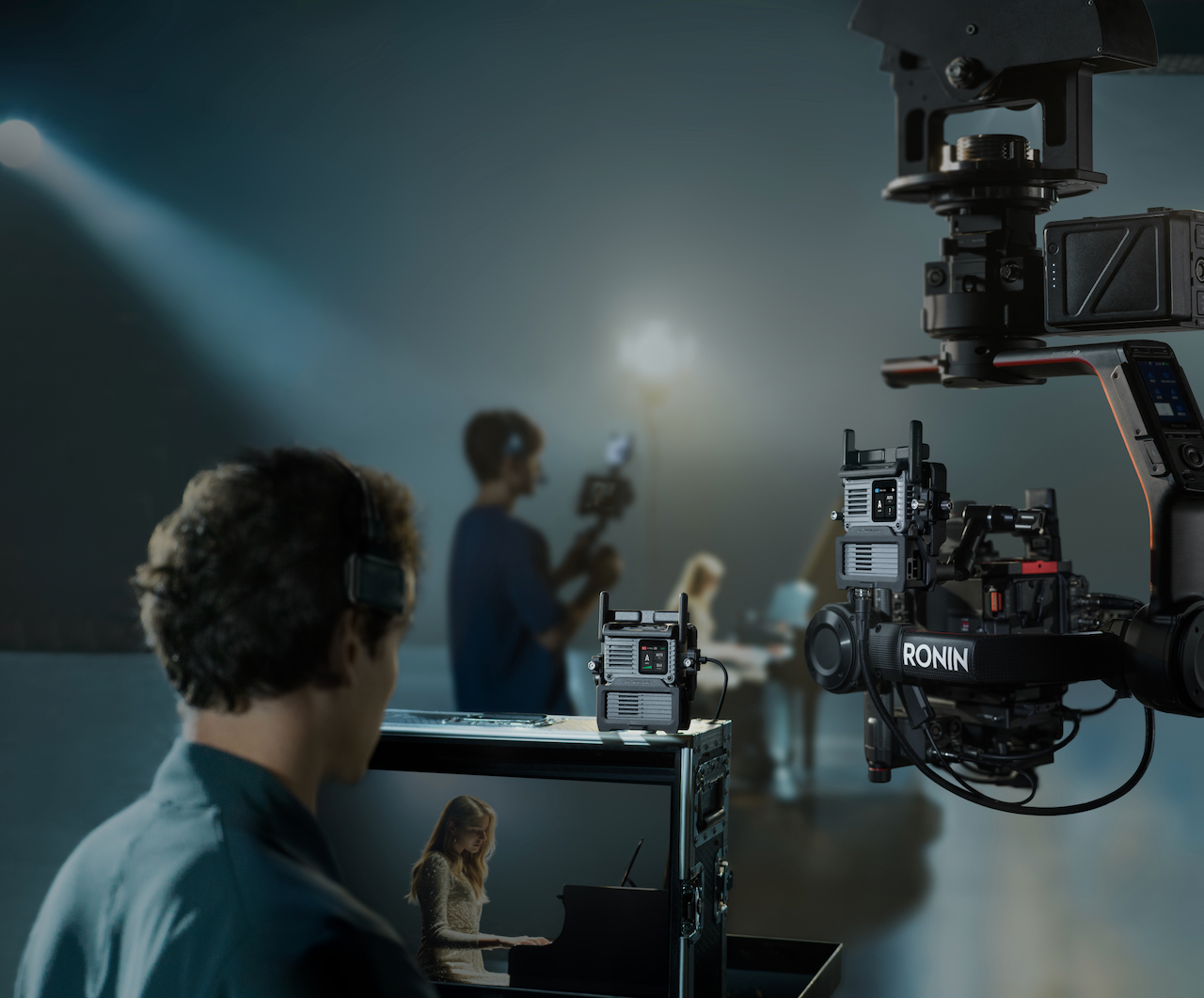

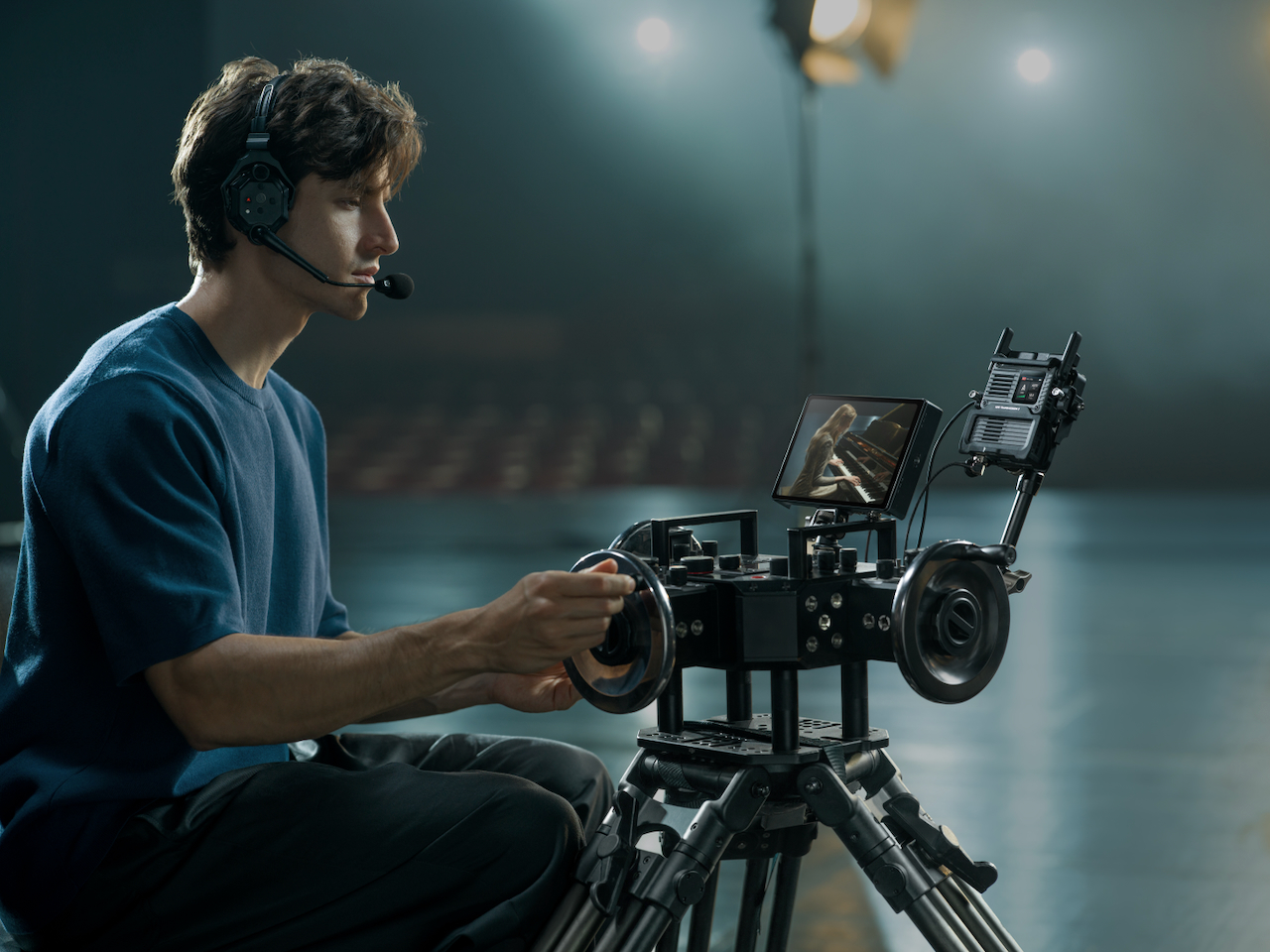

При подключении трансивера к гимбалу и пульту Master Wheels оператор получает возможность дистанционно панорамировать и наклонять стедикам, выполнять центрирование трехового подвеса и управлять ориентацией камеры. Если камера соединена со стабилизатором управляющим кабелем, с пульта Master Wheels можно дистанционно запускать и останавливать запись (Start/Stop).

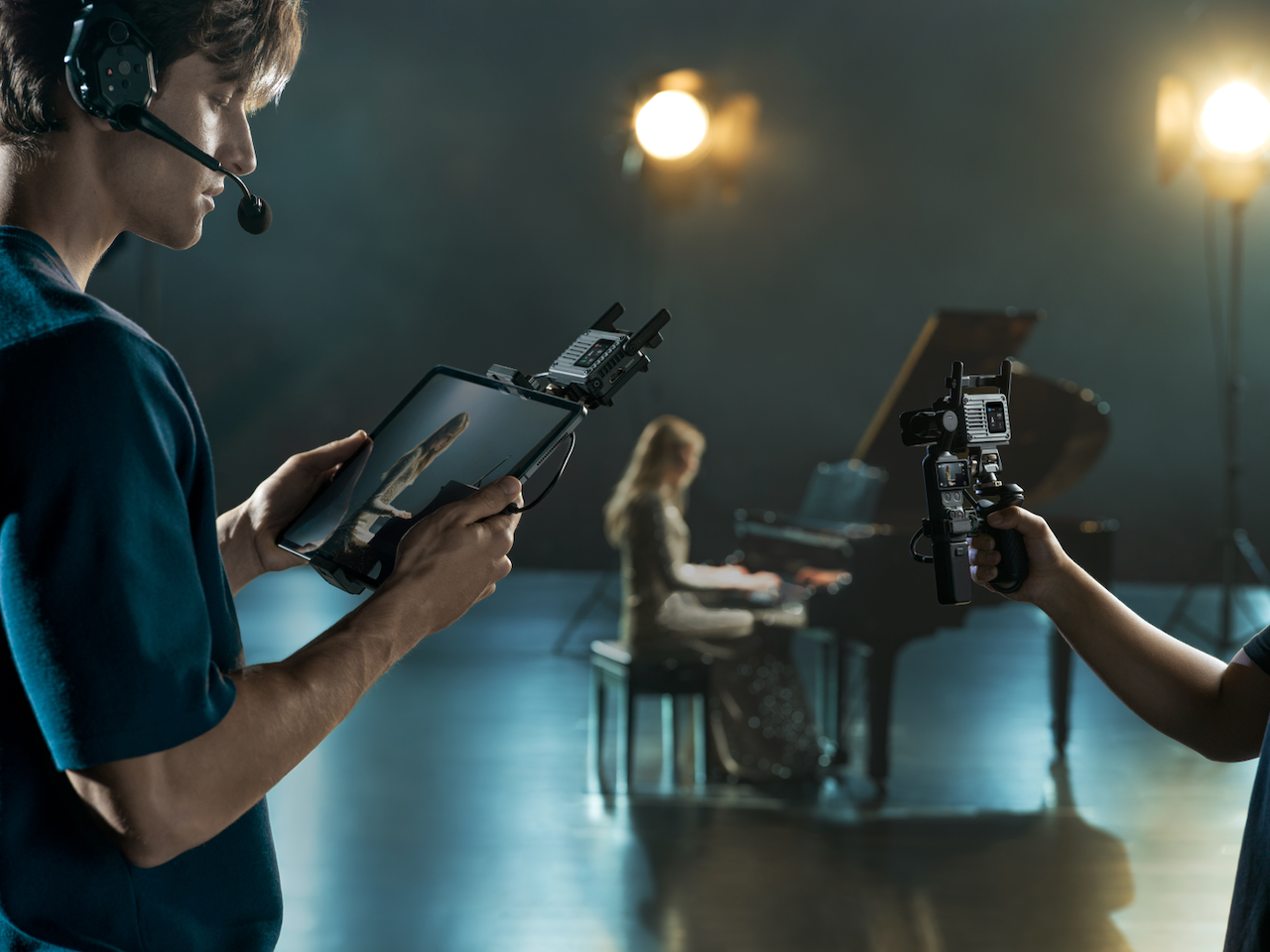

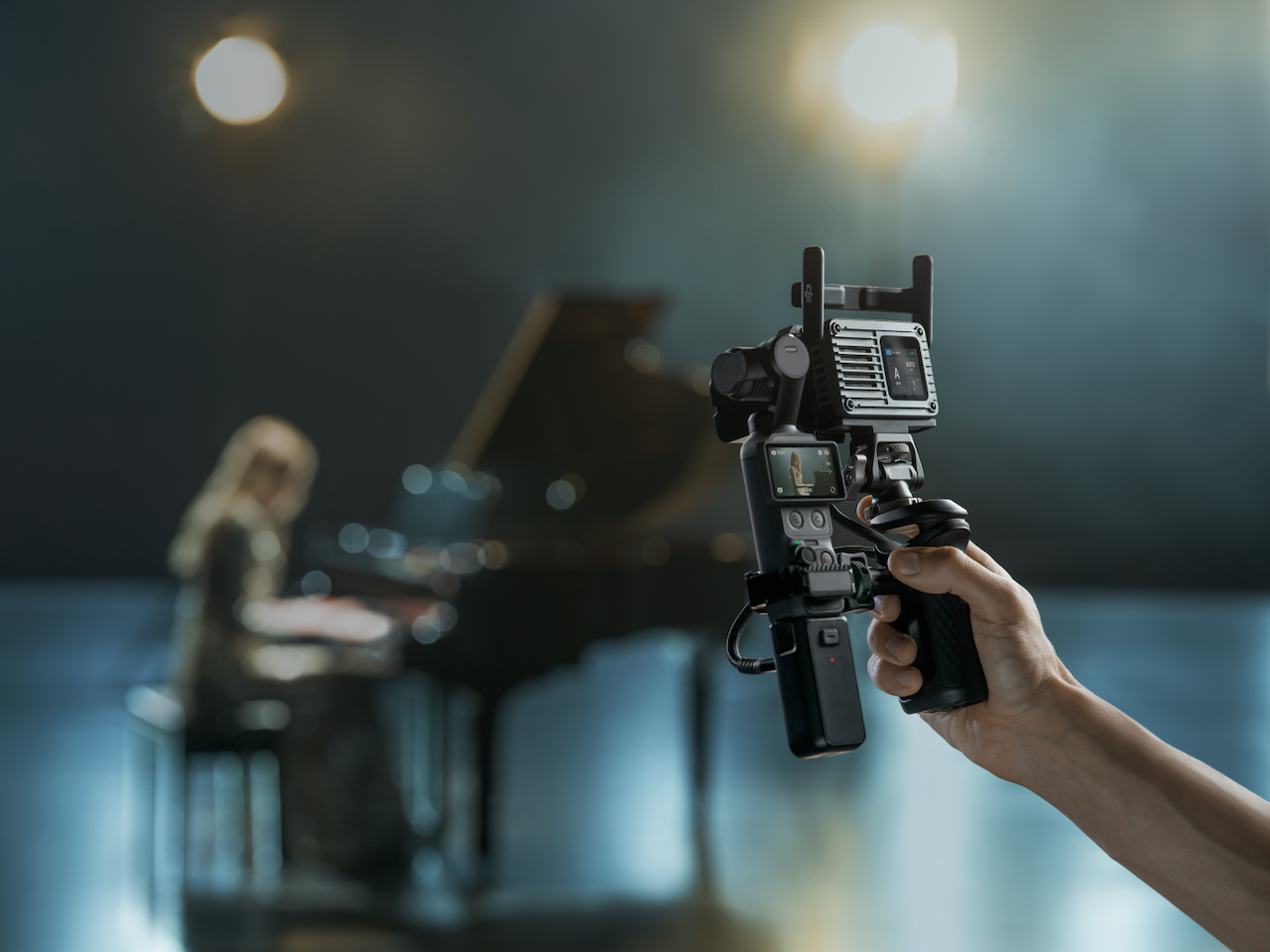

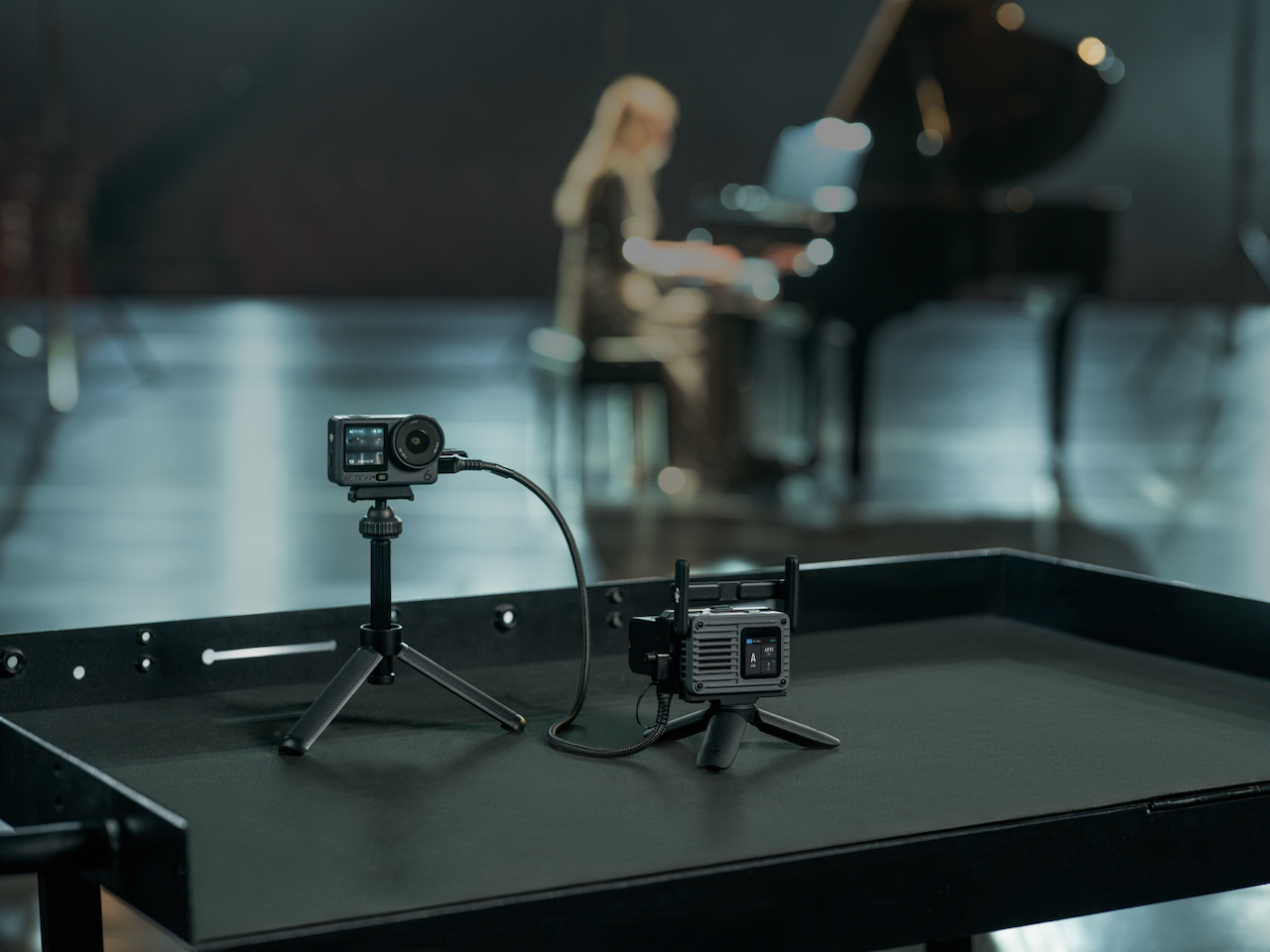

Совместимость с камерами Osmo Action и Osmo Pocket

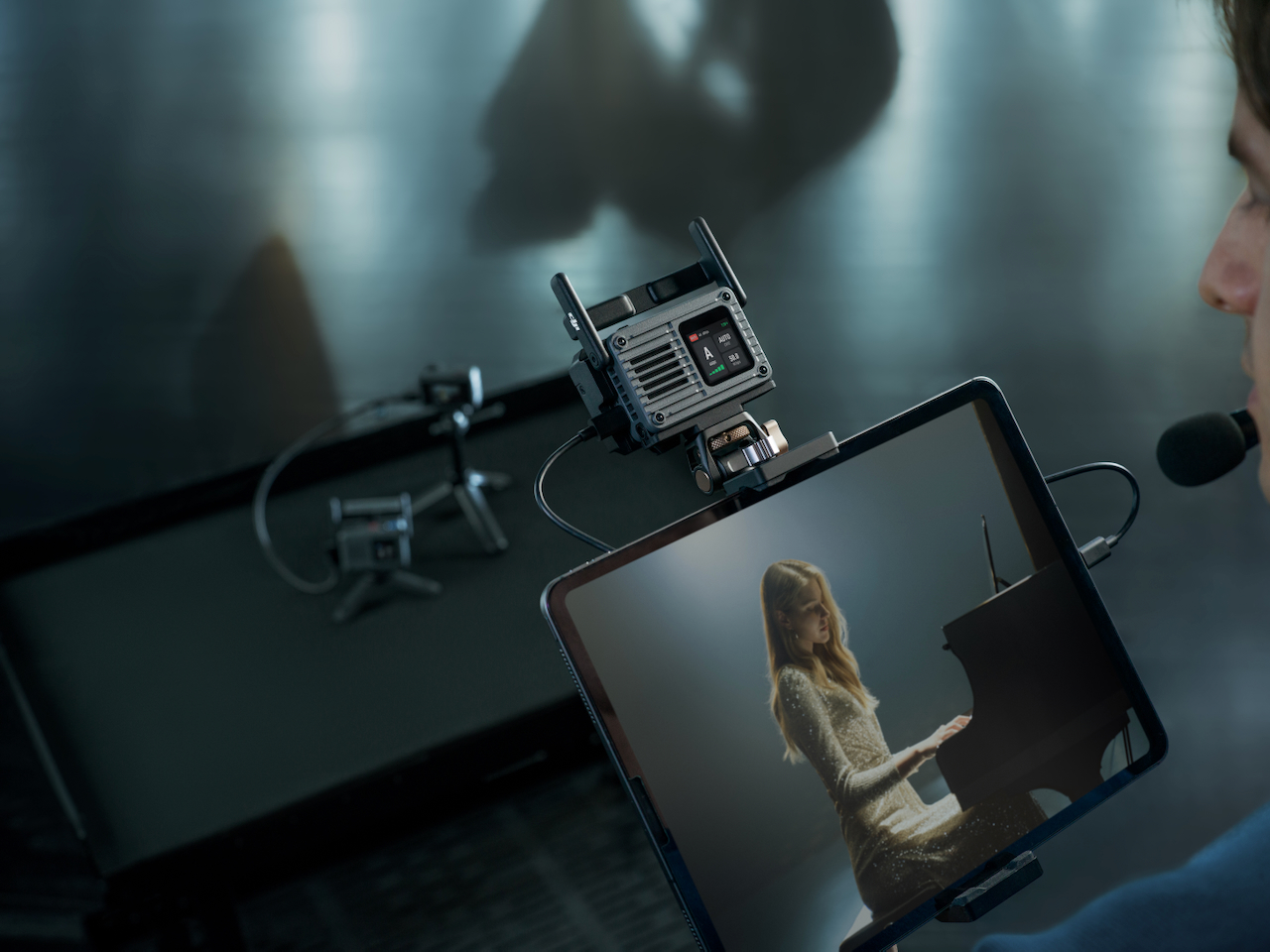

Приятным сюрпризом стала официальная поддержка компактных камер серии Osmo Action и Osmo Pocket. Это дает возможность без сложных переходников выводить видеосигнал с ультракомпактных экшен-камер на общий режиссерский мониторинг.

Благодаря этому компактные ракурсы — например, закрепы на автомобилях, трюковые точки или съемка в узких пространствах — легко интегрируются в единую беспроводную видеосеть проекта.

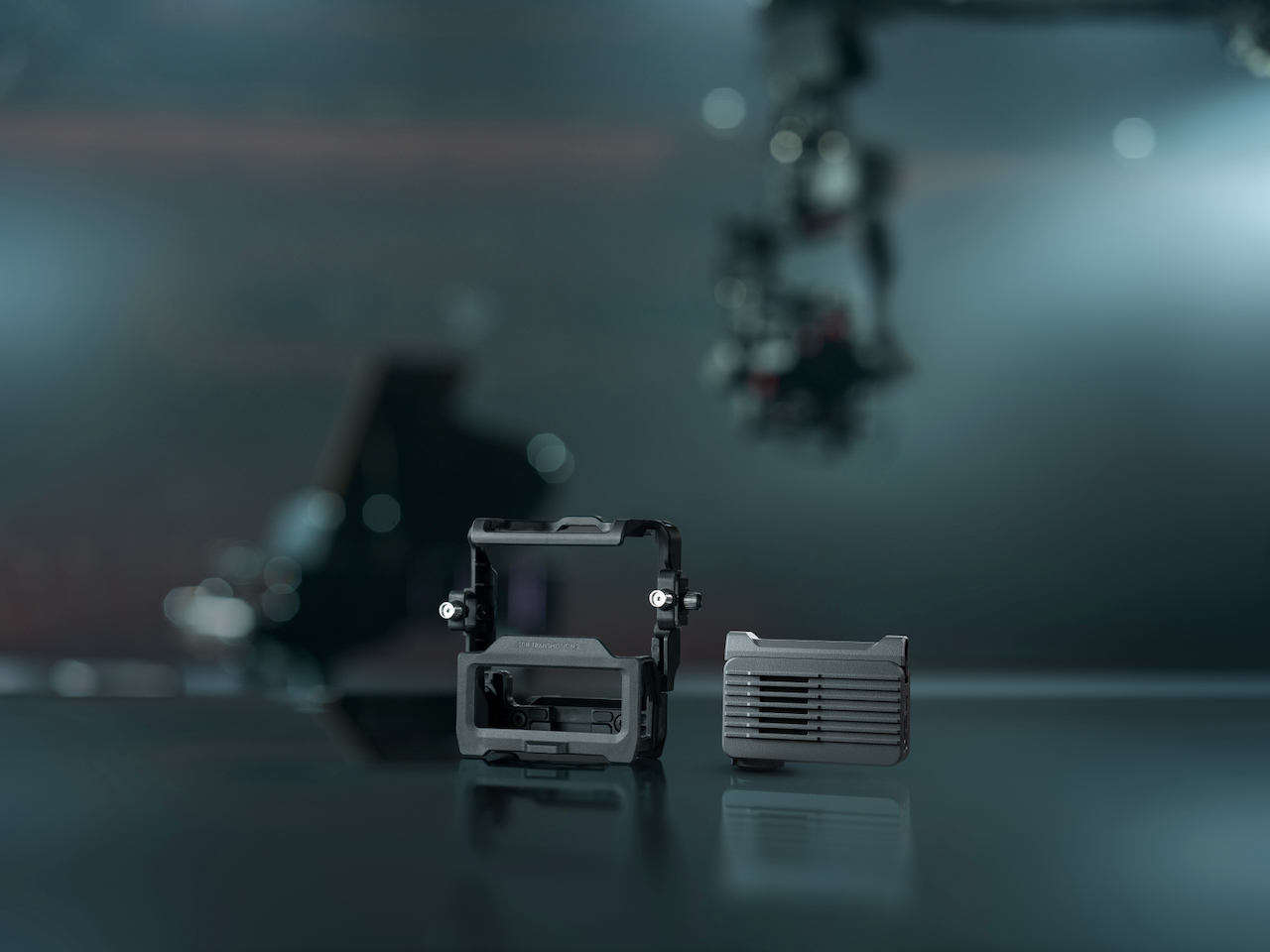

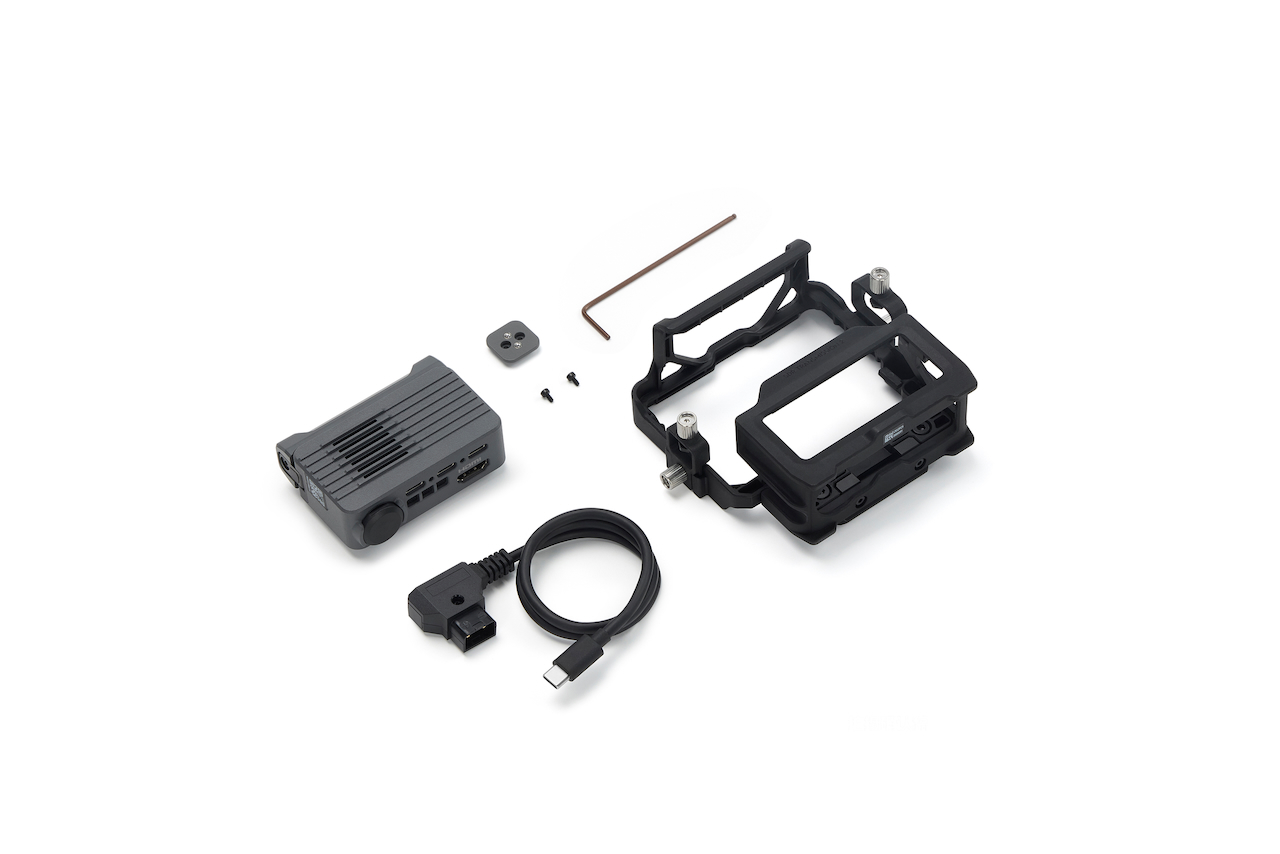

Расширительный комплект аксессуаров Expansion Accessory Kit

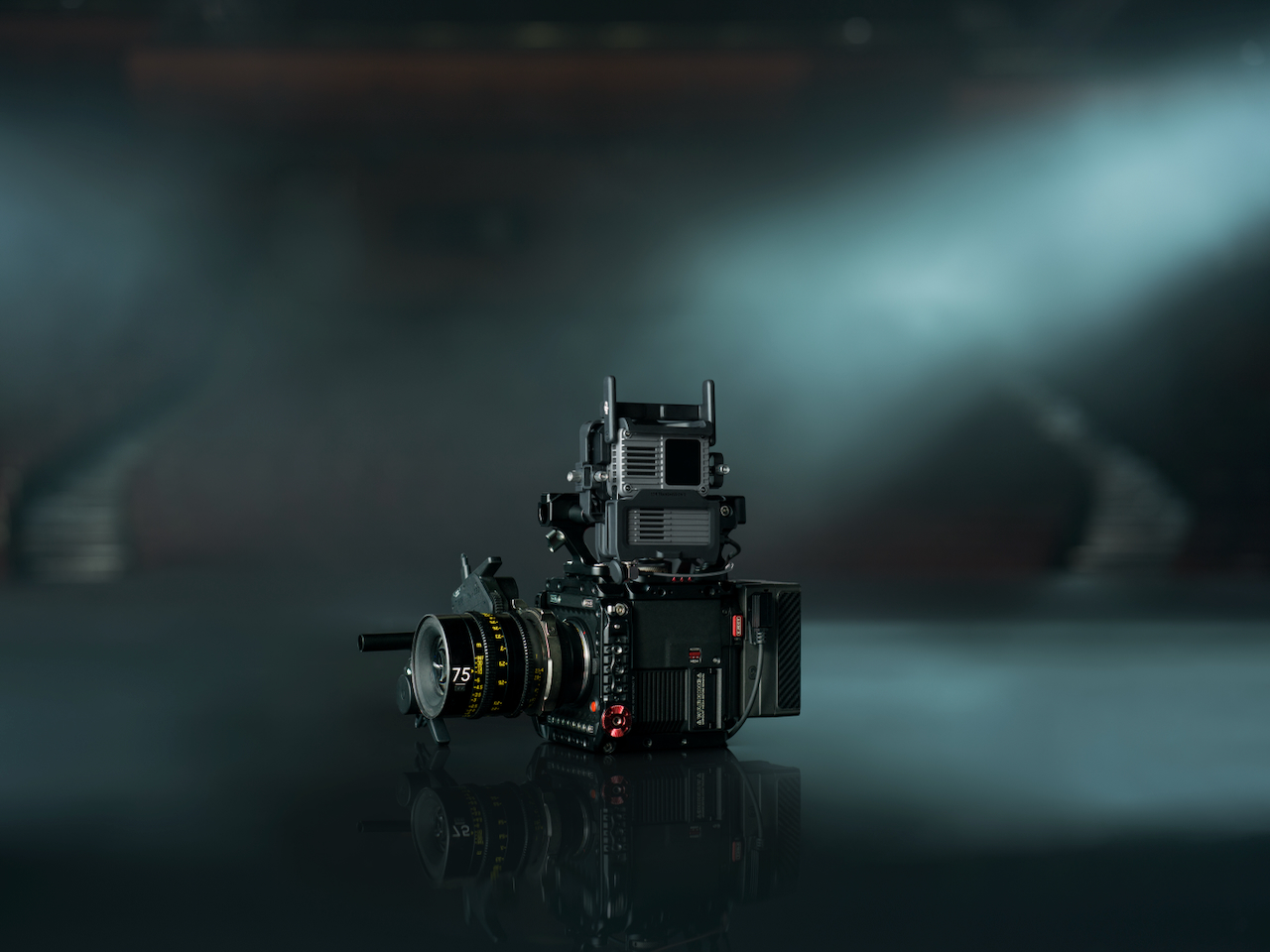

Для работы с профессиональными кинокамерами, оснащенными выходами SDI, разработан опциональный комплект Expansion Accessory Kit.

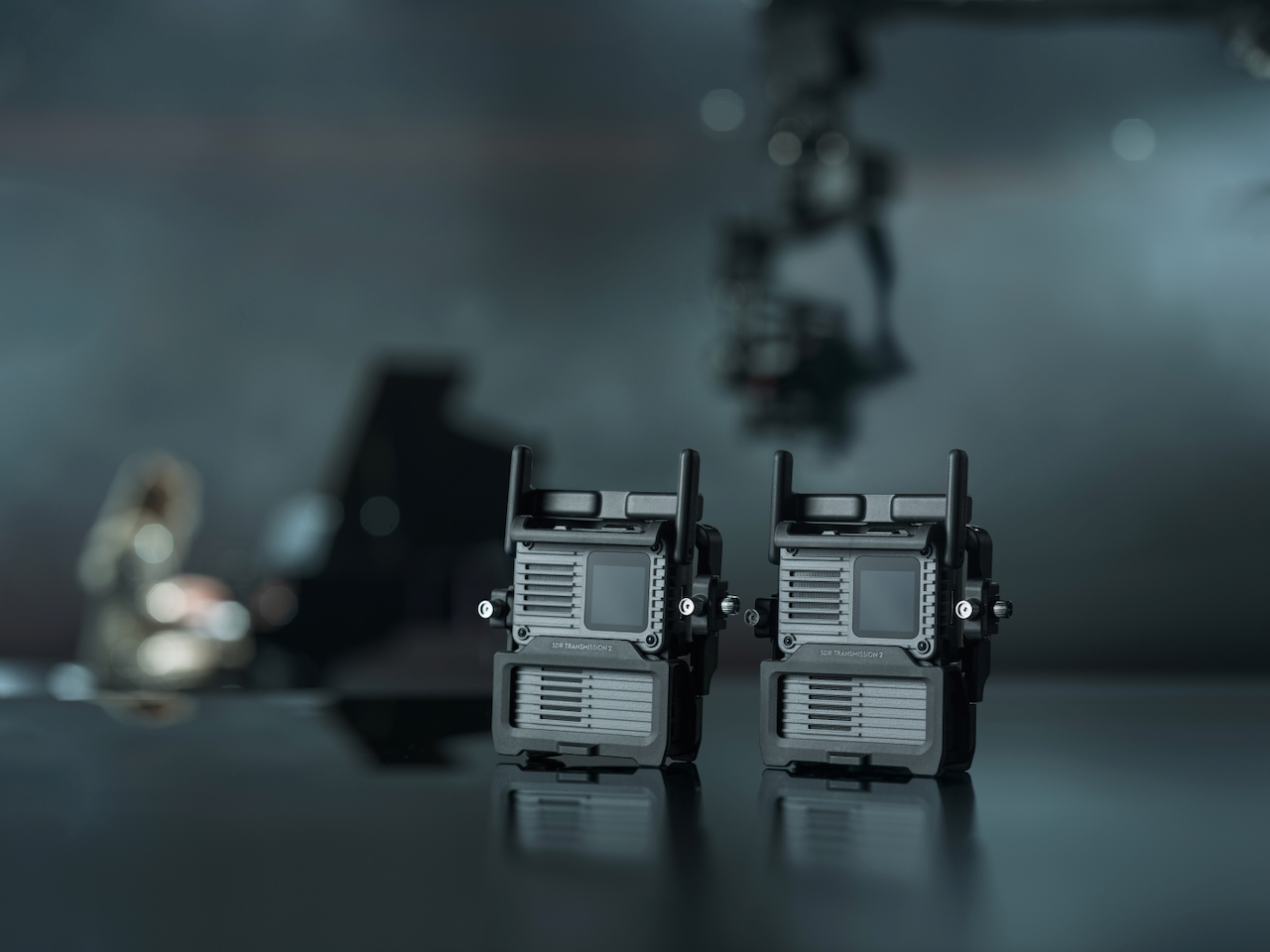

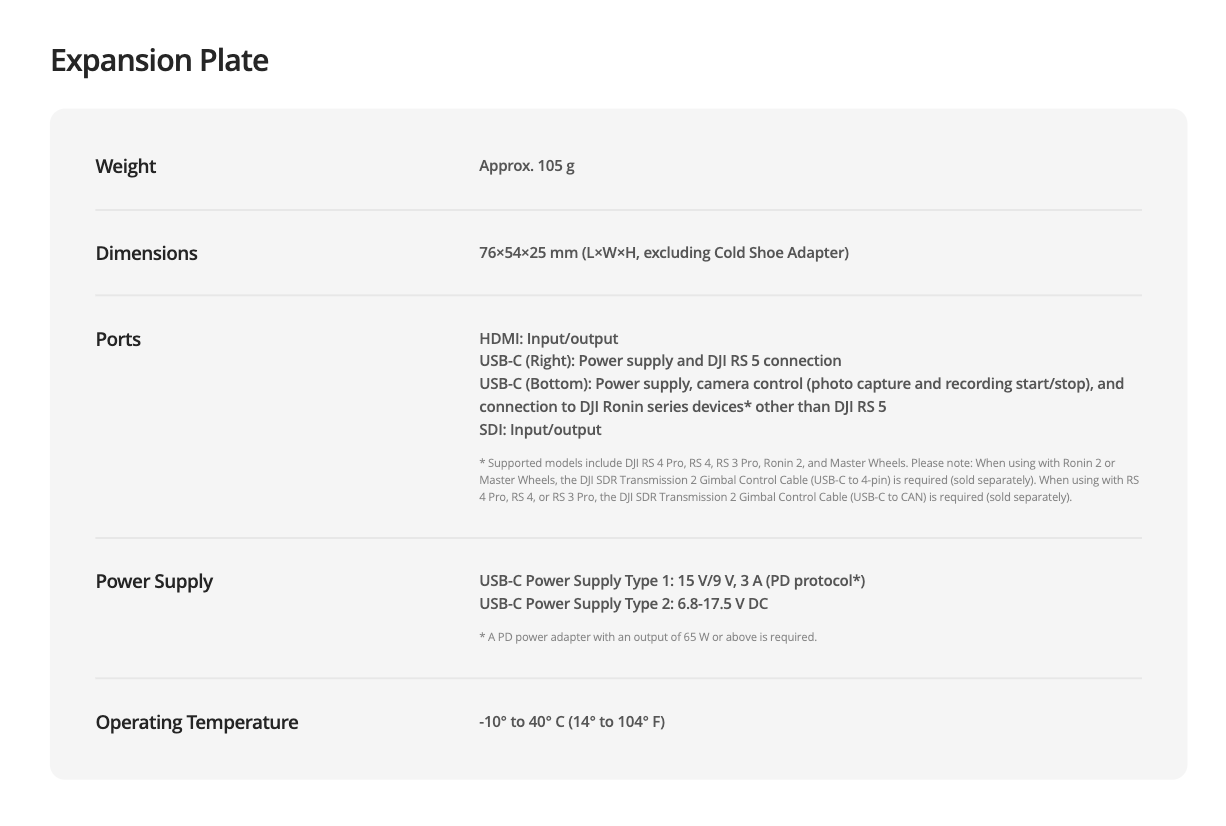

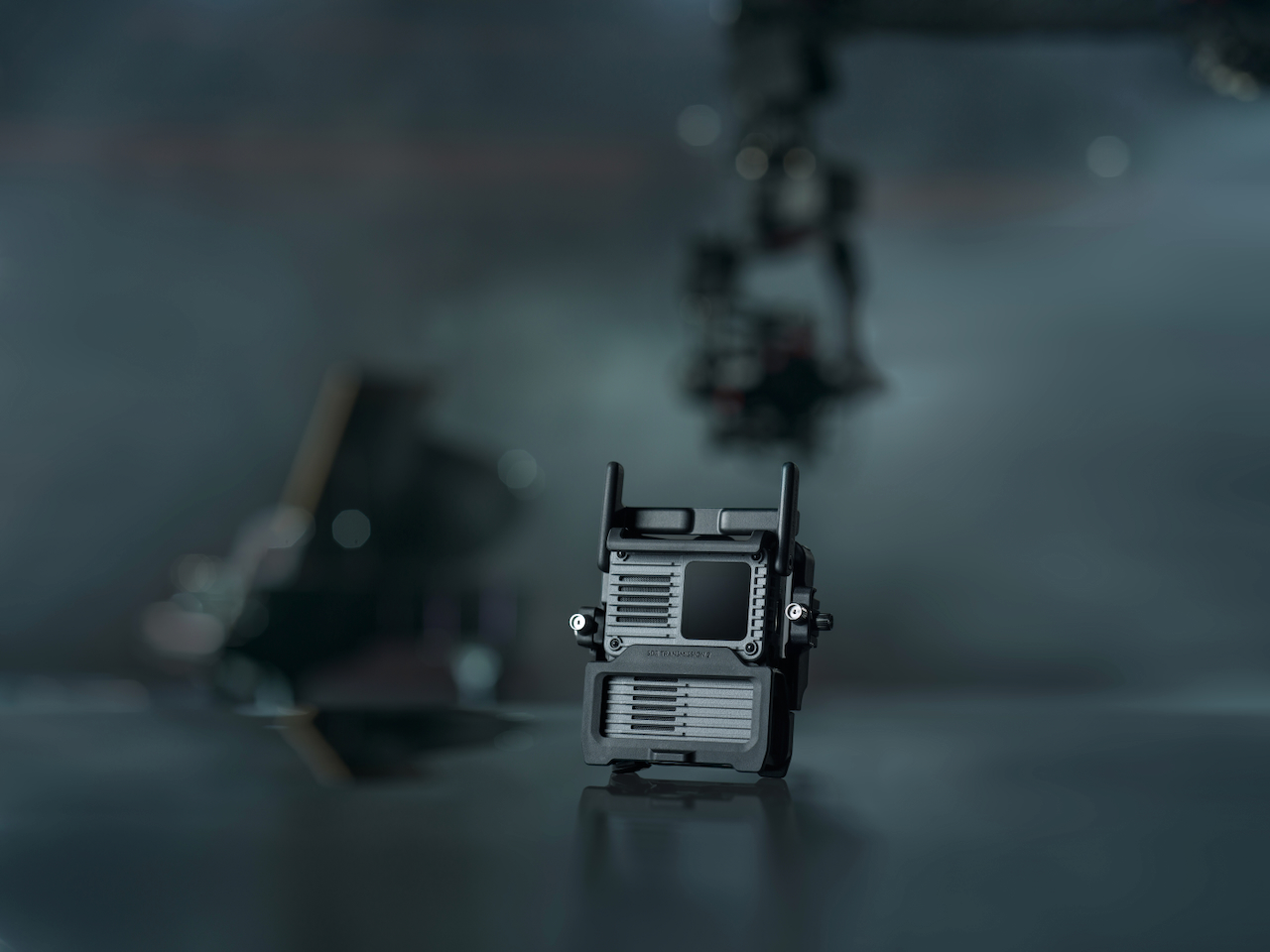

В этот набор входит специальный плата расширения Expansion Plate, которая крепится непосредственно к нижней части трансивера. Она добавляет разъемы SDI и HDMI с поддержкой сигнала до 1080p при 60 кадрах/с, а также три дополнительный порта USB-C. Один из них работает по стандарту UVC (USB Video Class), что позволяет подключить приемник напрямую к ноутбуку или ПК и вести прямую трансляцию (стриминг) без внешних карт захвата.

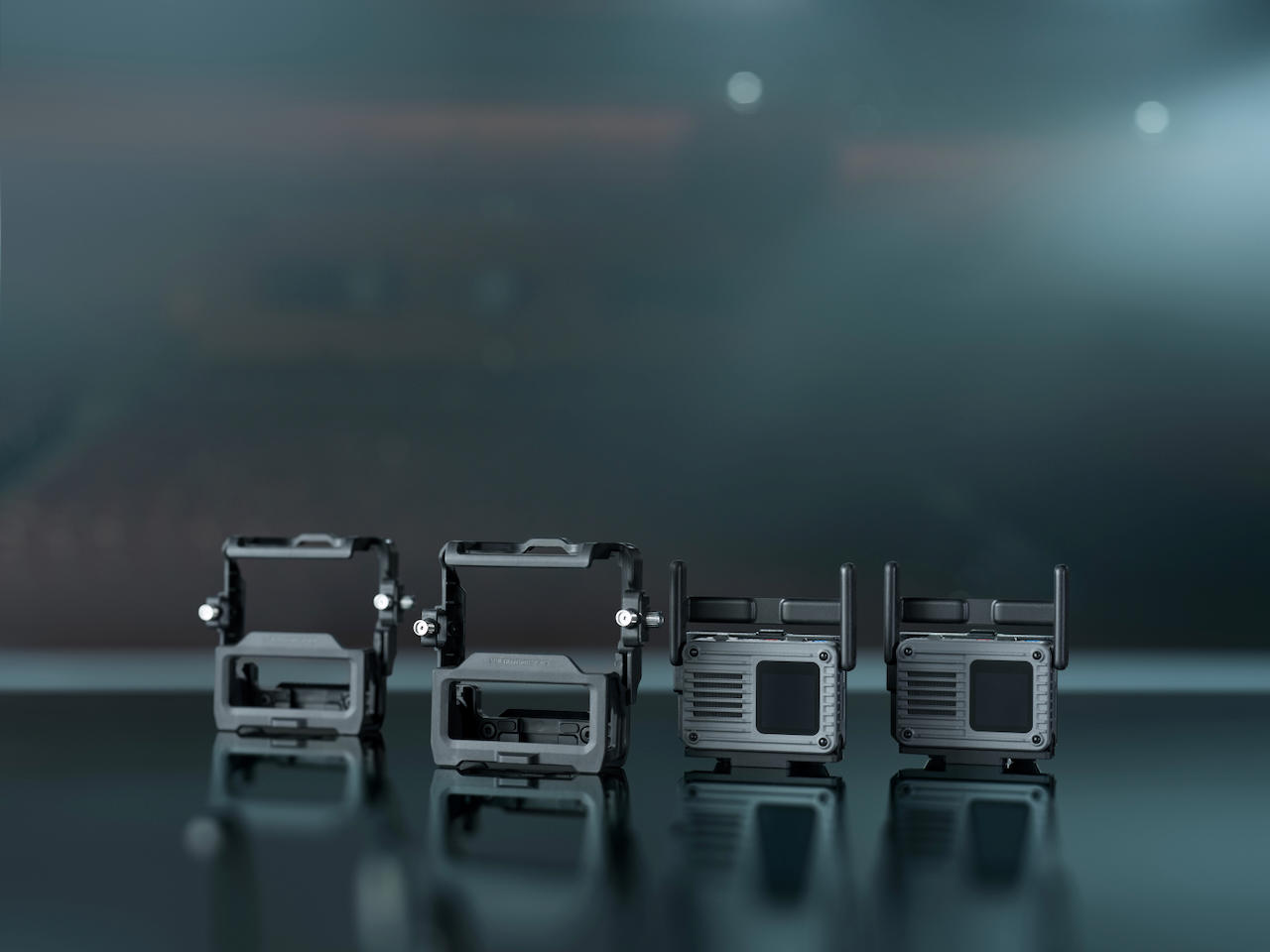

В режиме приемника (RX) с установленной платой расширения можно одновременно выводить три независимых видеосигнала: два по интерфейсу HDMI и один по SDI. Также в комплект входит защитный клетка-каркас (Transceiver Cage), обеспечивающая надежный монтаж и защиту корпуса от падений.

Сравнение с первым поколением DJI SDR Transmission

Новая модель заняла промежуточную нишу между флагманской премиальной системой DJI Transmission и бюджетной SDR Transmission первого поколения. DJI SDR Transmission 2 предлагает повышенную дальность передачи (4 км против 3 км), поддержку формата DCI 4K HDR вместо 1080p, более развитые алгоритмы обхода помех и расширенную коммутацию при сохранении доступной стоимости.

Комплектации и стоимость

На момент релиза оборудование предлагается в нескольких вариантах поставки (цены приведены для европейского и британского рынков):

• DJI SDR Transmission 2 (один трансивер): 349 EUR / 309 GBP (включает трансивер, холодный башмак, адаптер NP-F и кабель обновлений USB-C 50 см).

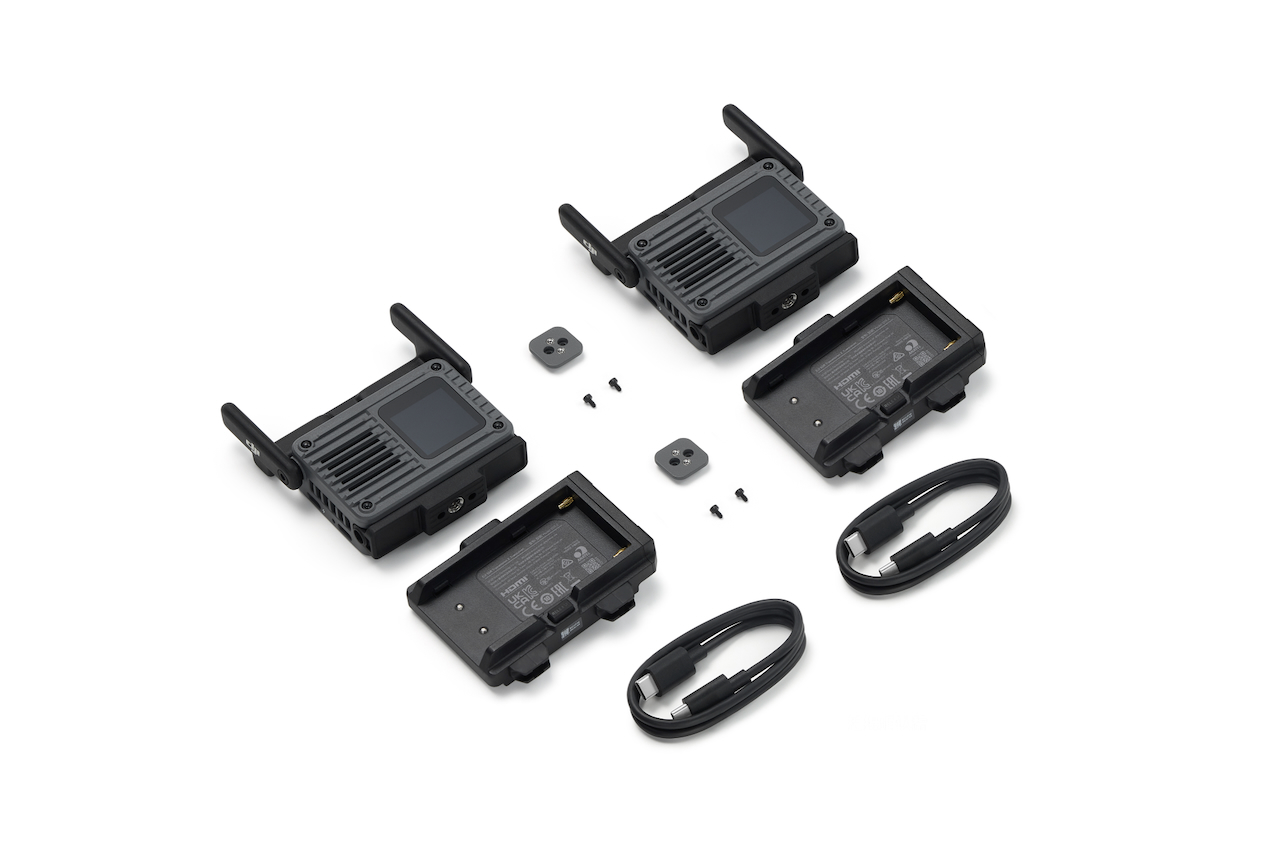

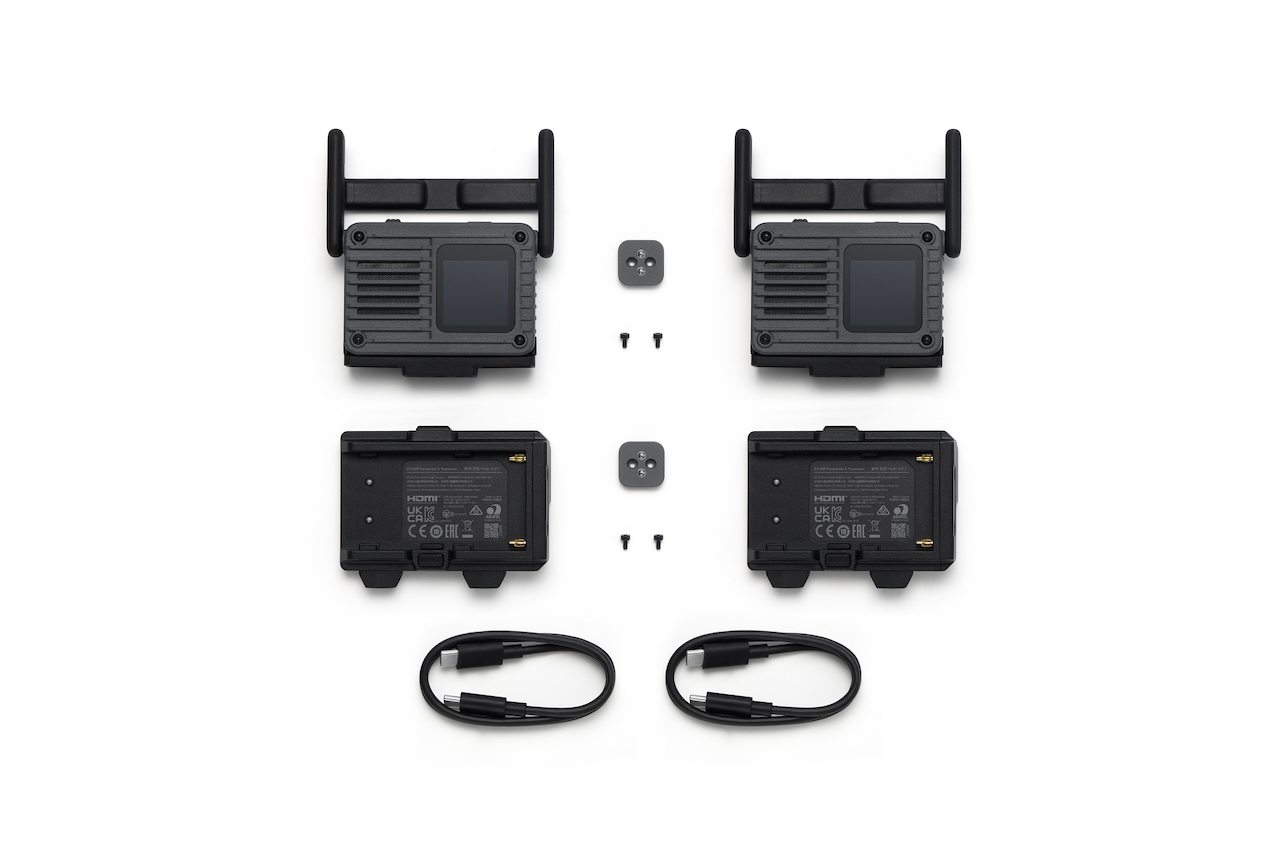

• DJI SDR Transmission 2 Combo: 629 EUR / 559 GBP (включает два трансивера, два адаптера cold shoe, два адаптера NP-F и два кабеля USB-C).
• Expansion Accessory Kit: 169 EUR / 149 GBP (плата расширения SDI/HDMI/USB-C, кабель D-Tap—USB-C 50 см, шестигранный ключ 2 мм и защитная клетка Transceiver Cage).

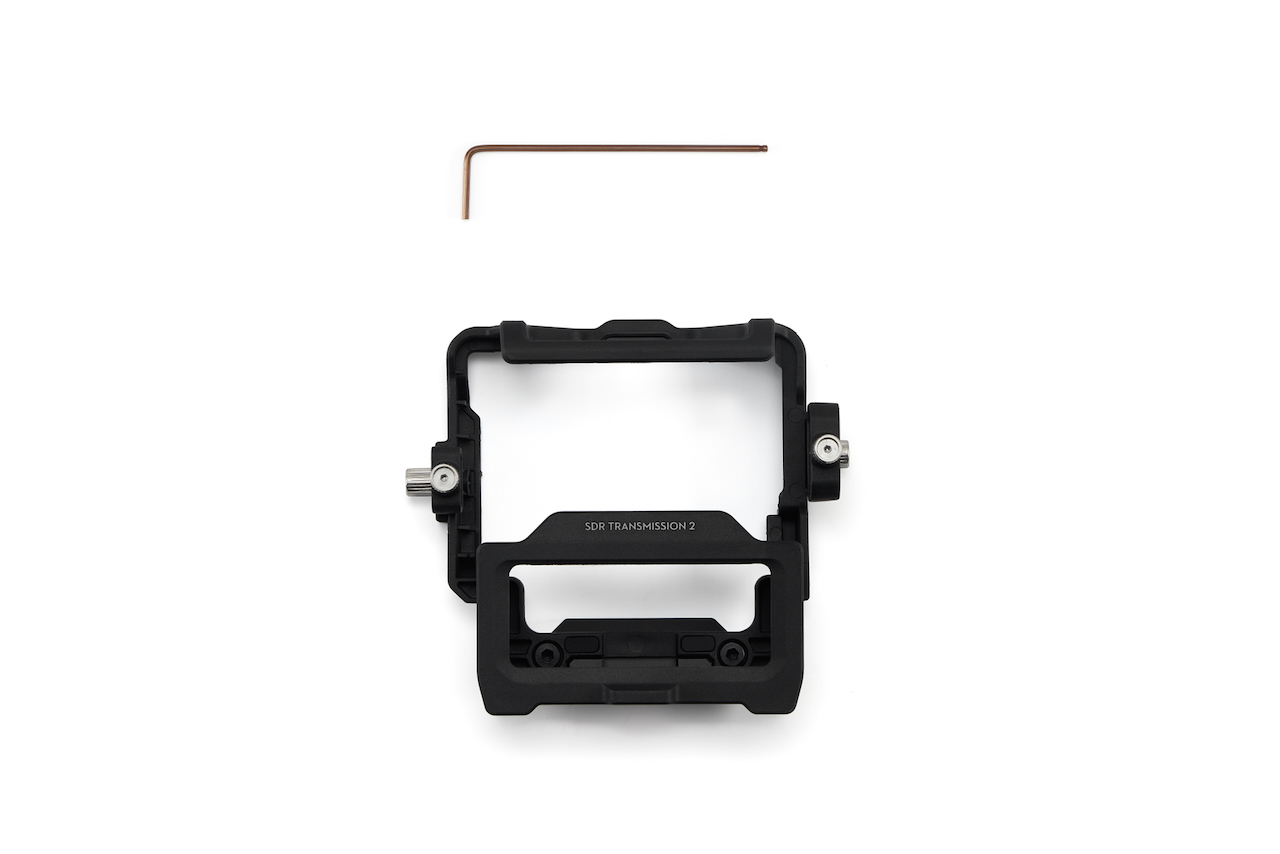

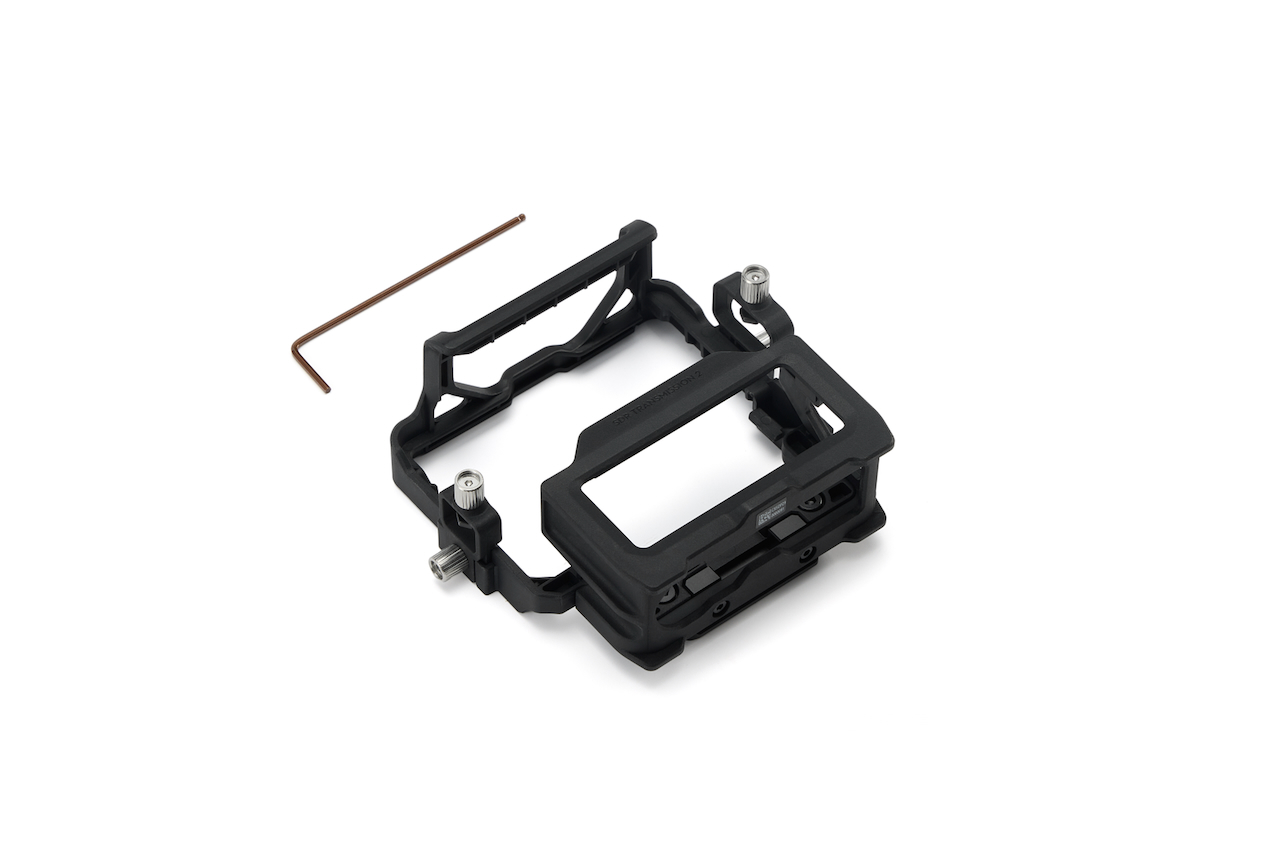

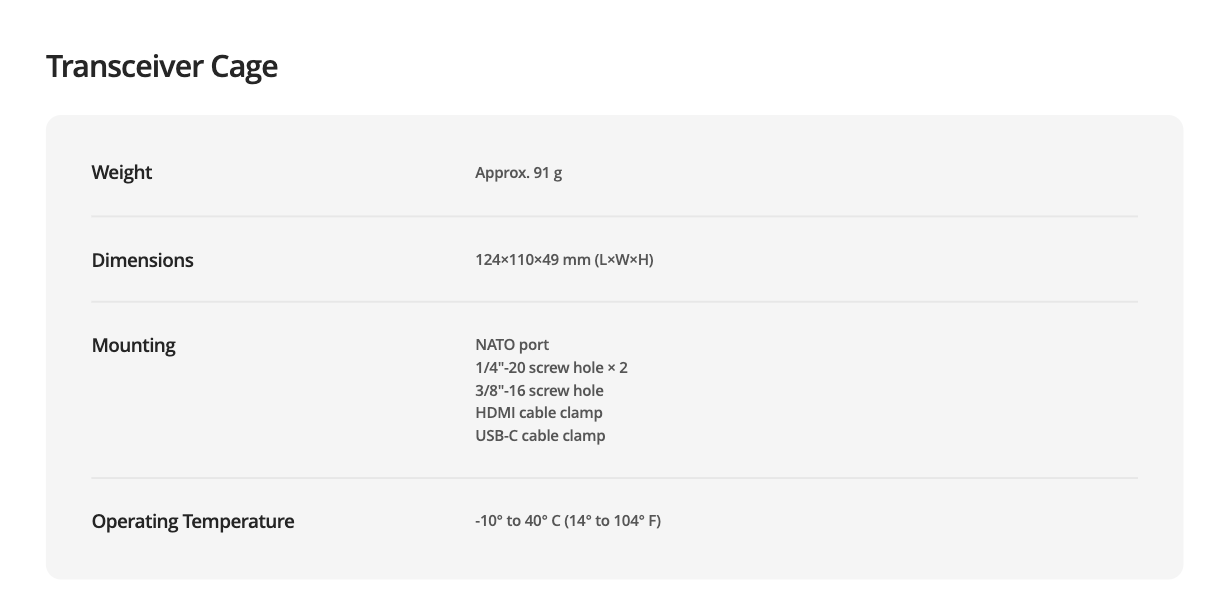

• Transceiver Cage (клетка отдельно): 69 EUR / 59 GBP.
• Г-образный видеокабель USB-C (DP, 50 см) — 19 EUR / 17 GBP.
• Кабель управления гимбалом USB-C на CAN — 22 EUR / 20 GBP.
• Кабель управления гимбалом USB-C на 4-pin — 49 EUR / 45 GBP.

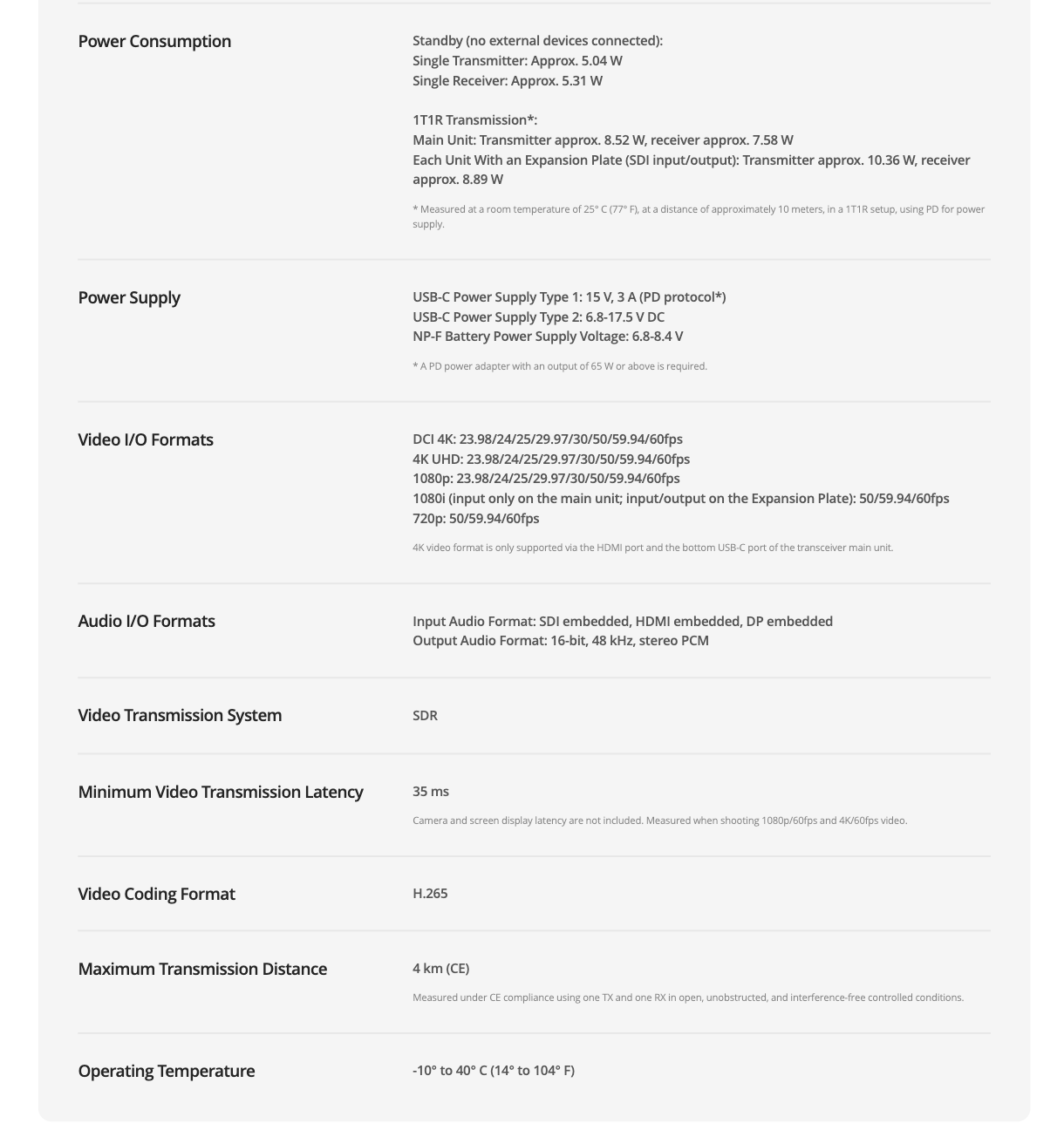

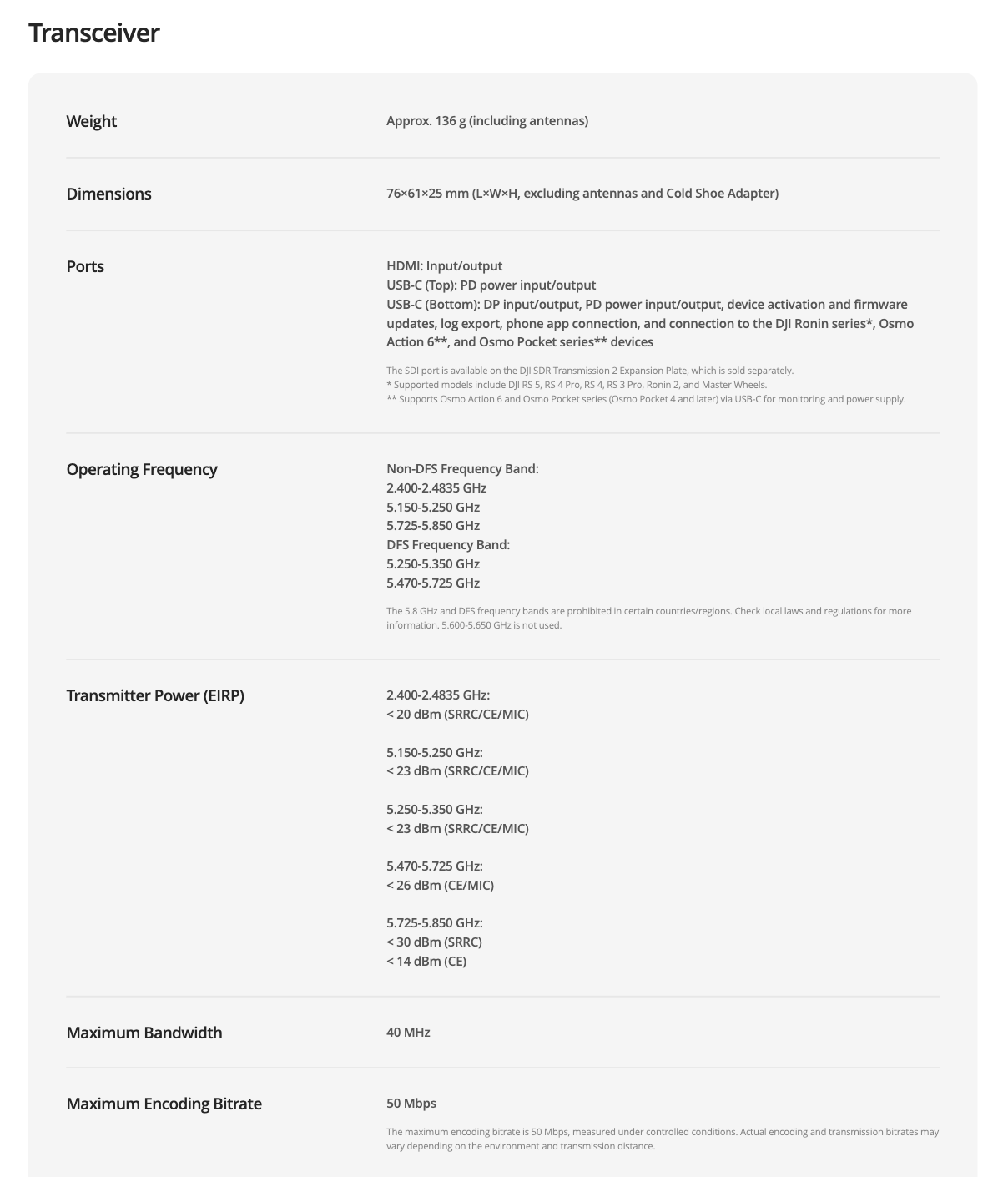

Технические характеристики

Ниже приведены ключевые технические спецификации системы DJI SDR Transmission 2:

• Максимальное разрешение трансляции: DCI 4K / 60fps 10-bit HDR;
• Задержка передачи: от 35 мс;
• Дальность действия: до 4000 м (в условиях прямой видимости без помех);
• Диапазоны частот: DFS, 2.4 ГГц, 5.8 ГГц (технология SDR);
• Кодек видео: H.265;
• Цветовое сэмплирование: RGB / YCbCr 4:4:4, 4:2:2, 4:2:0 (8-bit / 10-bit);
• Вес устройства: передатчик TX — 136 г (с антеннами), приемник RX — 105 г;
• Входы/выходы платы расширения: SDI Output/Input (1080p 60fps), HDMI Output/Input (1080p 60fps), USB-C (UVC);
• Питание: батареи серии NP-F, USB-C PD (15V/9V 3A), DC (6.8–17.5V).

Подводя итог, можно сказать, что DJI SDR Transmission 2 устанавливает новый стандарт для среднебюджетных систем видеомониторинга. Поддержка 4K HDR, увеличенная дальность связи, полная интеграция со стабилизаторами Ronin и быстрый автовыбор частот делают этот комплект универсальным инструментом как для одиночных операторов, так и для съемочных команд среднего масштаба.
