Как работает акустическая камера и как собрать её своими руками
Современные технологии позволяют использовать специализированные приборы для визуализации звуковых волн. Функционал таких устройств охватывает широкий спектр задач, а собрать самодельную акустическую камеру для фиксации источников шума теперь можно самостоятельно с использованием доступных аппаратных компонентов и программного обеспечения.
Изначально подобные измерительные приборы представляли собой сложные радары с фазированными антенными решетками. Однако развитие микроэлектроники и доступность открытых библиотек обработки сигналов существенно снизили порог входа для подобных DIY-разработок.
Эволюция и разновидности акустических систем

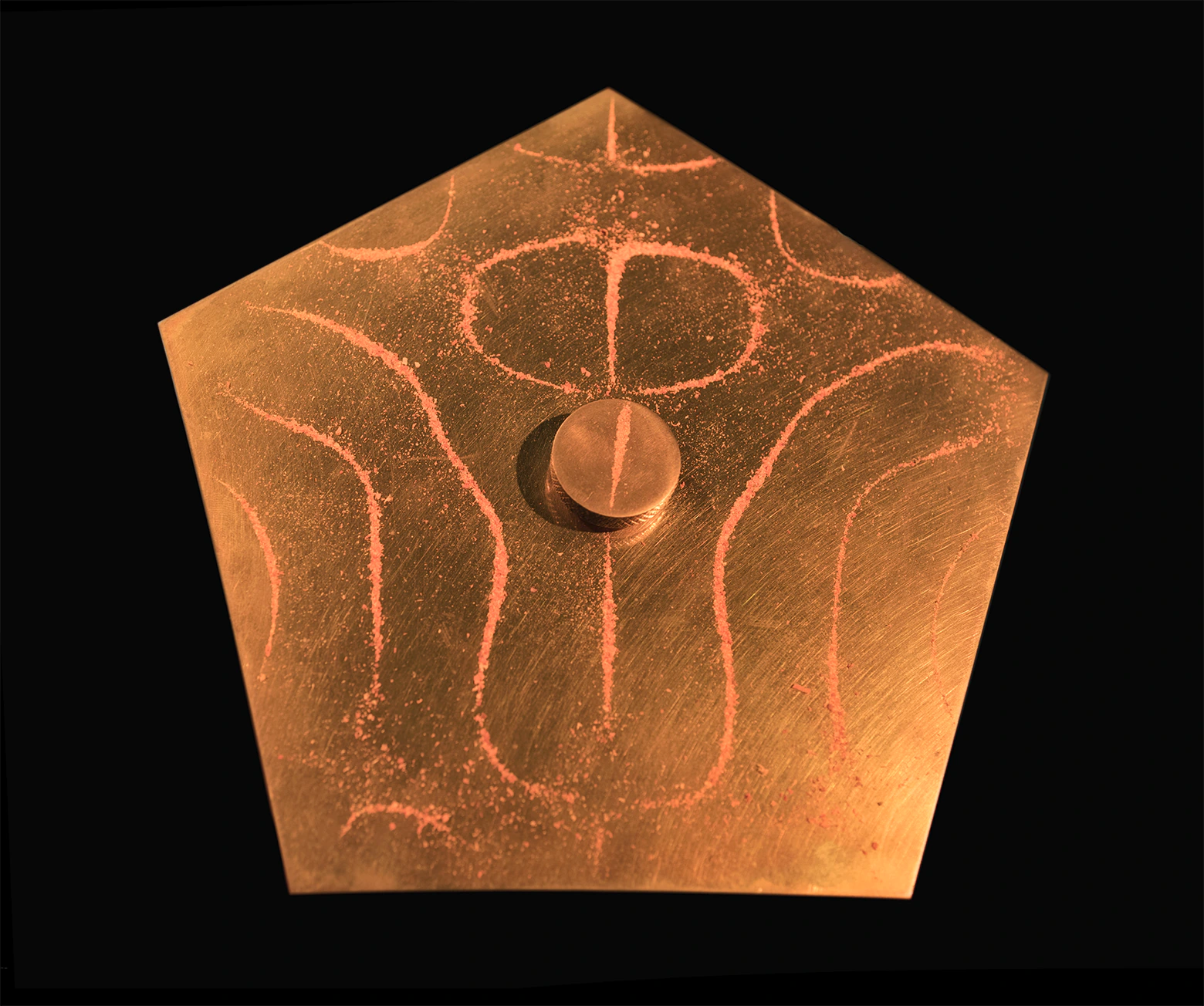

Понятие «акустическая камера» имеет долгую историю и в разные периоды времени применялось к совершенно разным техническим и биологическим объектам. Например, в конце XIX века физиолог Юлиус Эвальд исследовал структуру внутреннего уха и обнаружил там зону, резонирующую под воздействием колебаний по аналогии с фигурами на пластинах Хладни, назвав её акустической камерой.

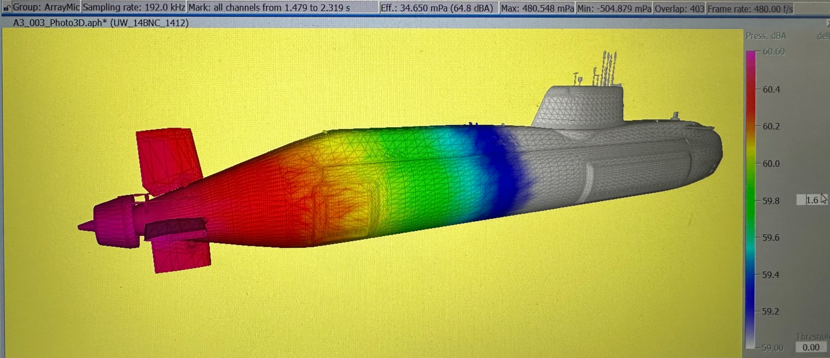

В дальнейшем термин закрепился за системами подводной локализации. Такие приборы начали применяться как минимум с 1960-х годов для ориентации в условиях нулевой видимости и мутной воды, где стандартные оптические приспособления оказываются неэффективными.

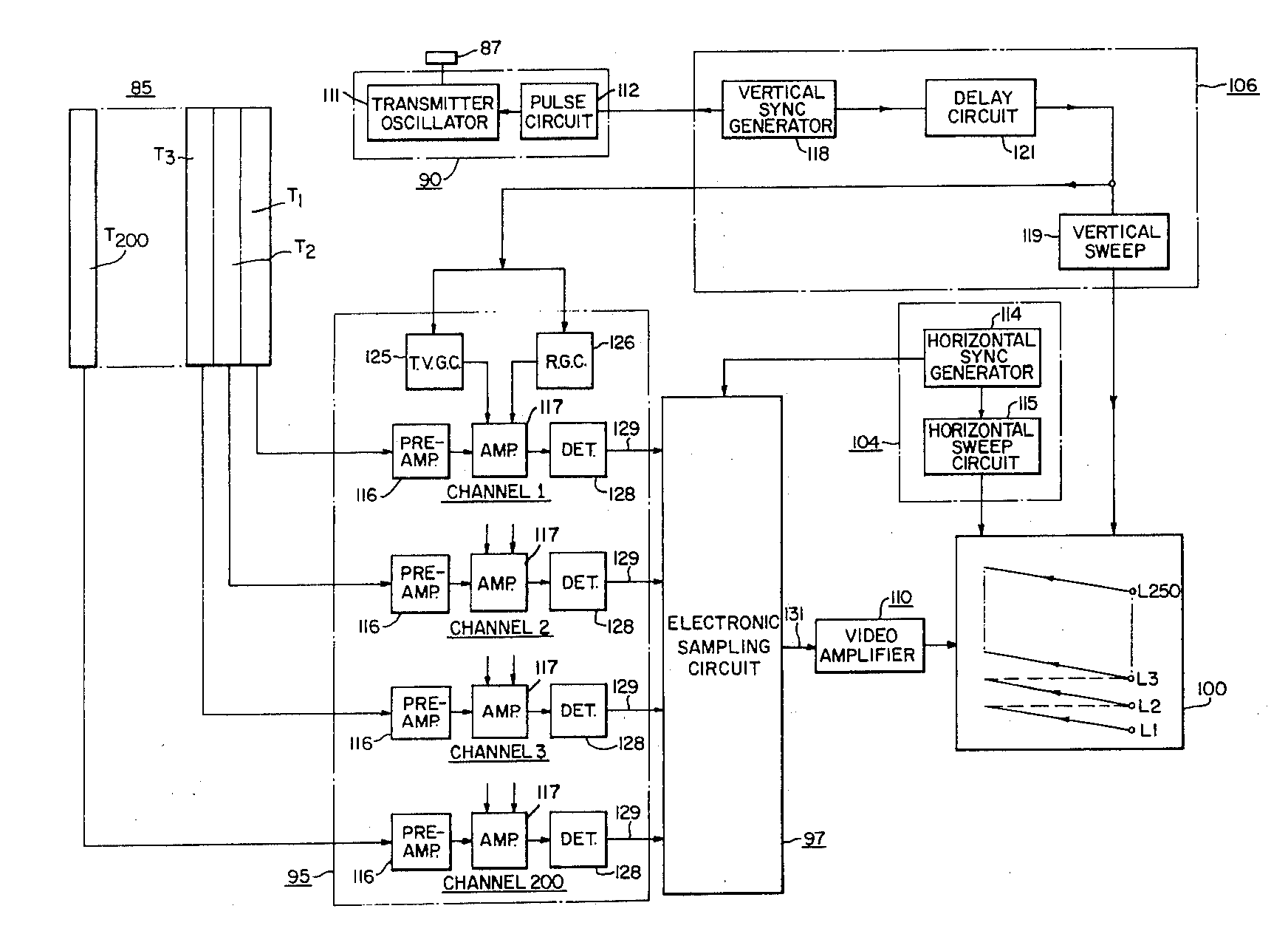

В медицинской диагностике под данным определением подразумевают массивы преобразователей для поиска звуковых источников, часто совмещенные с оптикой. Параллельно развивались лазерные модификации. Так, еще в 1969 году исследователи описали метод быстрого формирования акустических голограмм на частоте 2,25 МГц с помощью сканирующей лазерной техники, что позволяло получать изображения в реальном времени. В 1975 году разработка была официально зафиксирована в патентном ведомстве США.
Практическое применение шумовых камер

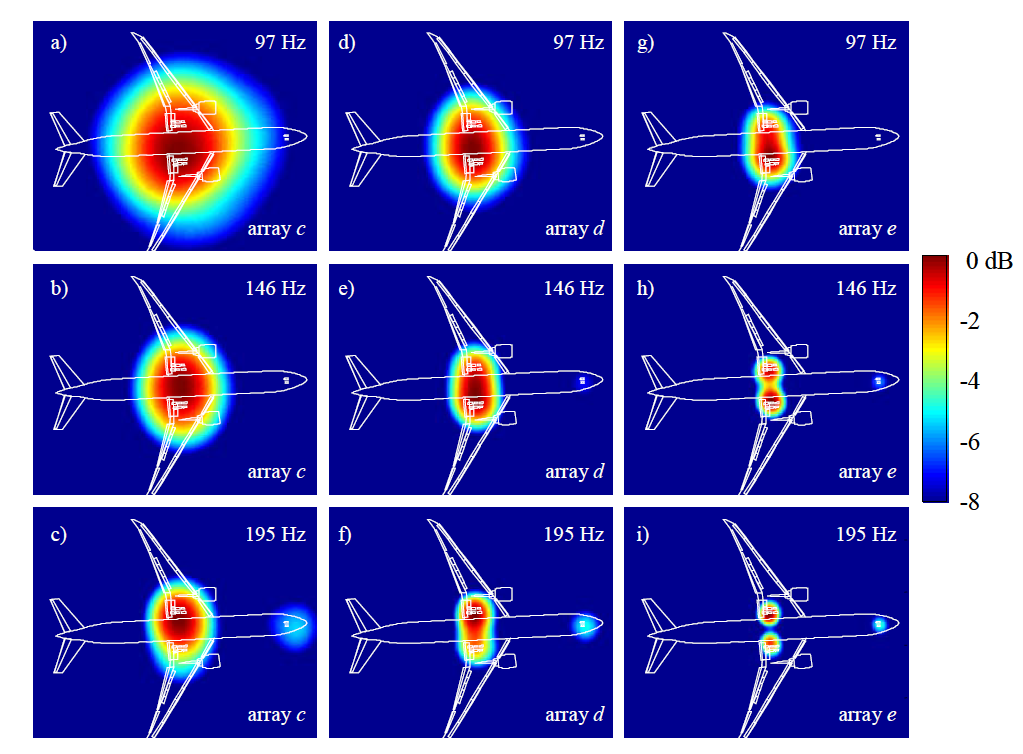

Сфера использования подобных систем чрезвычайно широка. Инженеры задействуют их для измерения и снижения уровня шума от транспортных средств, железнодорожных составов, авиации, ветрогенераторов и строительной техники. Точное определение локализации шума помогает инженерам эффективнее проектировать шумозащитные элементы.

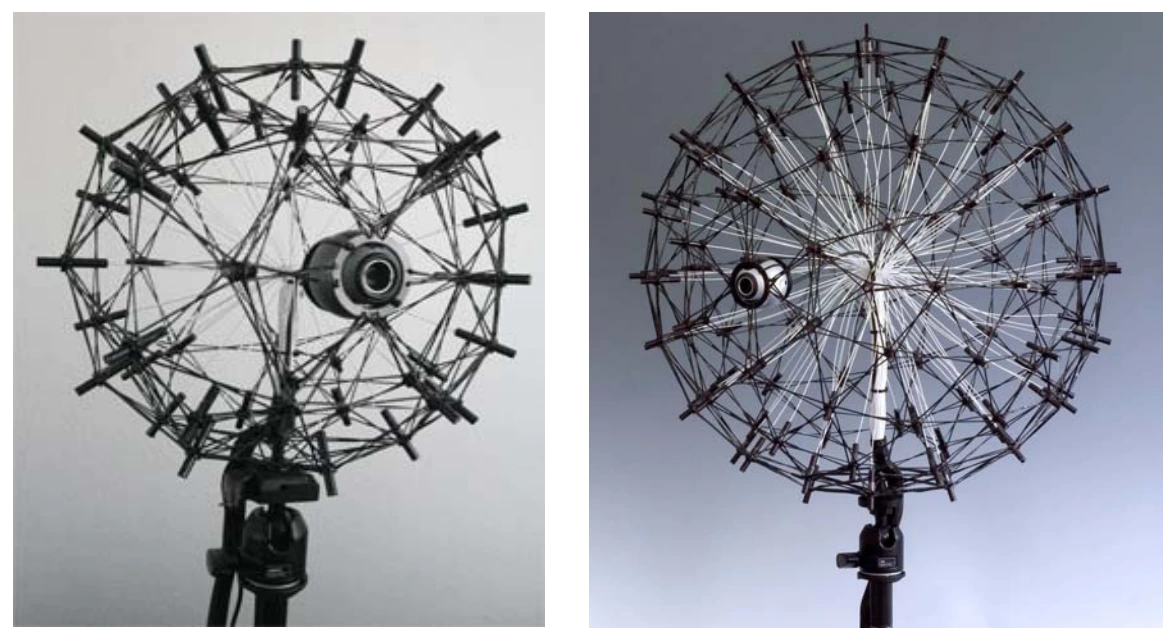

Трехмерные модификации со сферическим расположением микрофонных каналов активно внедряются для повышения акустического комфорта в салонах автомобилей и пассажирских самолетов. Кроме того, подобные комплексы применяются для отслеживания беспилотников с помощью специализированных алгоритмов.

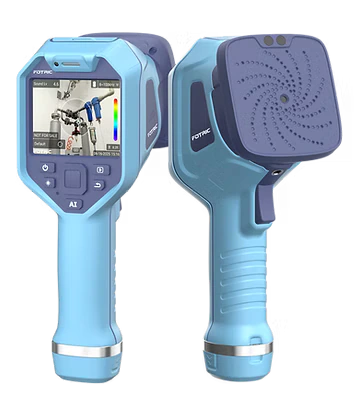

Еще одно распространенное направление — поиск утечек в трубопроводах и диагностика механических дефектов оборудования. Специализированные портативные приборы помогают быстро обнаруживать неполадки в узлах машин или находить проколы в шинах. В сфере безопасности стационарные или мобильные акустические комплексы используются правоохранительными органами для оперативного определения координат выстрелов, а военные применяют аналогичные принципы для контрбатарейной борьбы.
Создание самодельной акустической камеры
Любая подобная установка базируется на массиве микрофонов, фиксирующих звуковой поток одновременно. Фиксация разницы во времени прибытия волны и уровня громкости на каждом отдельном датчике позволяет вычислить точные координаты источника с помощью цифрового сигнального процессора.

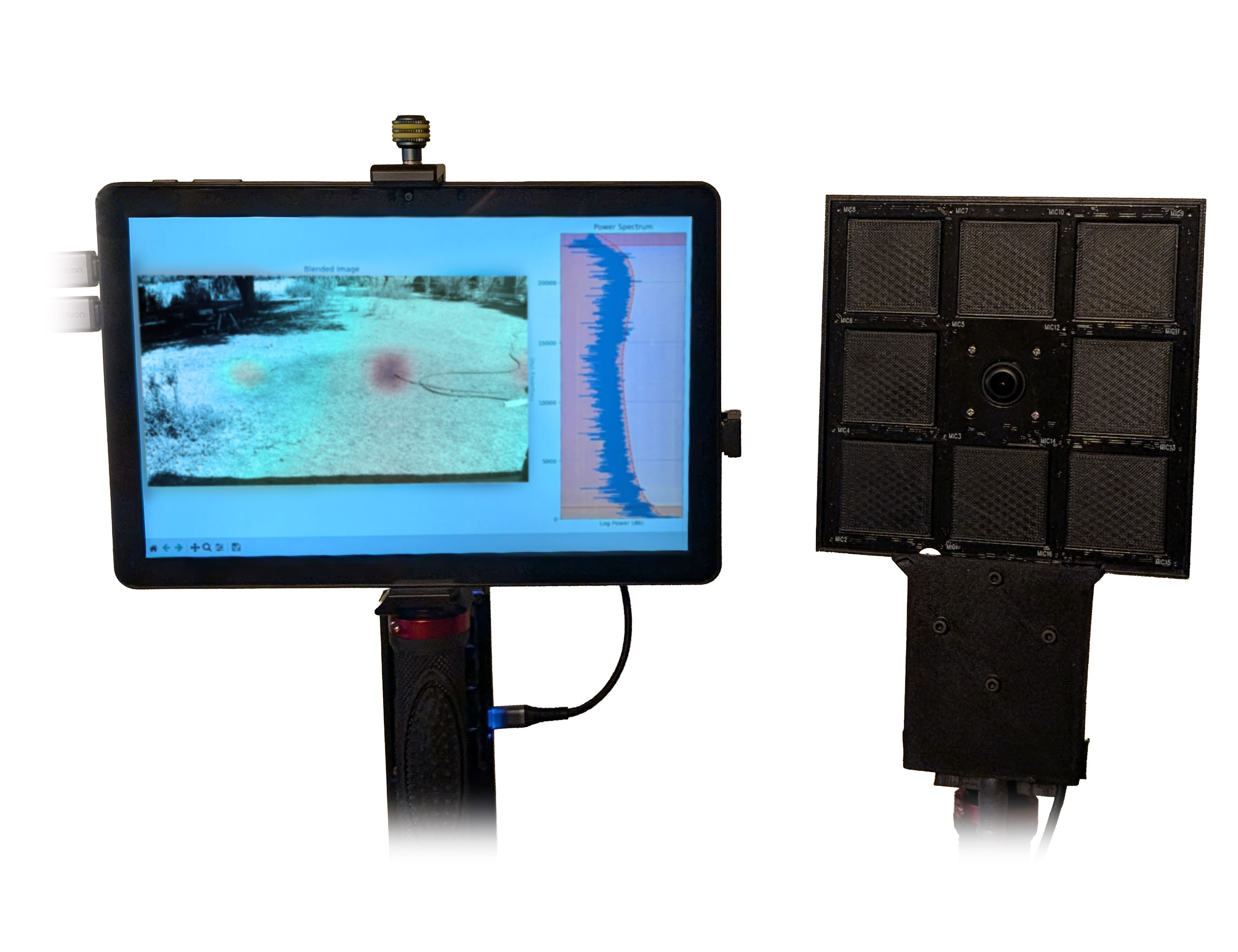

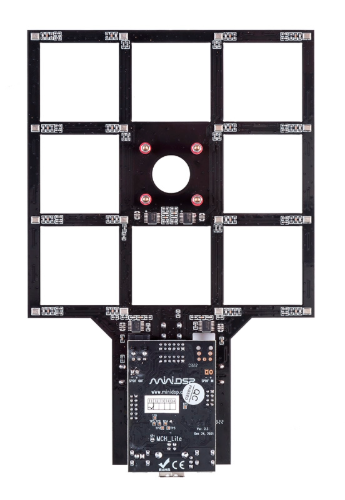

В качестве основы для простой сборки можно задействовать готовый многоканальный массив. Например, комплект miniDSP UMA-16 с USB-интерфейсом и возможностью подключения камеры представляет собой практически готовое аппаратное решение. Для удобства проведения измерений всю конструкцию рекомендуется фиксировать на штативе с гибкими опорами.
Запись видео и звука
Для одновременной записи видеопотока и синхронизации аудиоданных автор проекта задействовал языки программирования Python, а также библиотеки OpenCV и PyAudio. Поскольку стандартные звуковые редакторы вроде Audacity не всегда подходят для стабильной записи многоканального потока, для этих целей потребовалось написать собственный скрипт, доступный в открытых репозиториях.
Формирование диаграммы направленности
Расчет пространственного распределения звукового давления выполняется с помощью методов формирования диаграммы направленности. Популярный программный пакет Acoular позволяет автоматизировать этот процесс, однако перед началом обработки исходный звуковой файл из формата .wav необходимо сконвертировать в формат .h5 с помощью библиотек SciPy и PyTables.
После конвертации данных в среде Jupyter Notebook выполняются скрипты для загрузки конфигурации микрофонной решетки, настройки частотных параметров и построения сетки расчета. Итоговая визуализация накладывается на видеоряд, демонстрируя области максимального звукового давления, выделенные ярким цветом.
Для более бюджетных экспериментов допускается применение альтернативных аппаратных компонентов, таких как четырехмикрофонные модули для одноплатных компьютеров, а также альтернативные алгоритмы обработки сигналов вроде GCC-PHAT.
Восприятие звуков и зрительные аналогии
Органы зрения человека имеют определенные физиологические ограничения: при огромном количестве рецепторов пропускная способность зрительного нерва значительно ниже из-за толщины волокон. Из-за этого зрительная кора головного мозга постоянно достраивает недостающие элементы картины на основе неполных данных.
Визуализация звуковых волн на экране приборов может казаться непривычной, однако при регулярной практике мозг формирует новые нейронные связи между анализирующими центрами. Подобные синестетические эффекты подтверждают способность человека воспринимать различные типы сенсорной информации через альтернативные каналы восприятия.
