Вердикт Tom’s Hardware и позиционирование Maxsun Terminator B850M Pro II

Материнская плата Maxsun Terminator B850M Pro II представляет собой вполне компетентную бюджетную модель для платформы AM5 с надежным набором функций и средним уровнем производительности, однако ее актуальная стоимость на американском рынке делает приобретение менее привлекательным. При цене в 199 долларов США она выглядит конкурентоспособной, но выше этой отметки на рынке присутствуют более интересные альтернативы в категории B850M. К плюсам можно отнести наличие двух разъемов PCIe 5.0 M.2, удобную систему быстрого извлечения видеокарты и обновленный BIOS. Среди минусов отмечаются ограничение скорости самого быстрого порта USB на уровне 10 Гбит/с, невысокий предел частоты оперативной памяти, поддержка Wi-Fi 7 только в диапазоне 160 МГц, полное отсутствие фирменной утилиты для Windows, предназначенной для мониторинга и настройки, а также отсутствие доступного в сети руководства пользователя.

Бренд Maxsun не столь широко известен в Соединенных Штатах, однако эта базирующаяся в Китае компания ведет свою деятельность с 2002 года и уже на протяжении десятилетий успешно конкурирует на зарубежном рынке материнских плат, а также видеокарт и накопителей. За это время производитель выпустил несколько уникальных моделей, например, плату на базе чипсета Intel — iCraft B760M Cross, которая поставлялась в коробке с изображением фирменного аниме-маскота Айцзя и выделялась розовыми и светло-голубыми акцентами на белой печатной плате. Это было интересное решение, однако, как и многие предыдущие образцы бренда, оно не было лишено определенных недостатков.

Тестируемая плата Terminator B850M Pro II представляет собой бюджетное решение форм-фактора Micro ATX под процессоры AM5, выполненное в черной цветовой гамме и в целом отлично укомплектованное для систем малого форм-фактора. Пользователь получает поддержка флагманских процессоров вроде Ryzen 9 9950X3D2 (а также будущих чипов AM5), беспроводного модуля Wi-Fi 7 и проводной сети 2.5 GbE, трех разъемов M.2 (включая два PCIe 5.0 x4) и двух портов SATA для накопителей, а также возможности для расширения за счет двух полноразмерных слотов PCIe. Хотелось бы видеть более быстрые порты USB (максимальная скорость составляет лишь 10 Гбит/с) и, возможно, более качественный аудиокодек, но в остальном эта модель вполне сопоставима с аналогичными платами B850M из той же ценовой категории.

Процесс тестирования производительности прошел гладко, однако результаты оказались средними или ниже средних в зависимости от конкретного сценария. Terminator B850M Pro II уверенно справлялась с играми и некоторыми однопоточными либо легкопоточными задачами, не уступая большинству конкурентов, однако демонстрировала меньшую скорость в ресурсоемких многопоточных тестах в паре с процессором Ryzen 9 9900X. Ниже подробно рассмотрены производительность и другие особенности платы, хотя она и не претендует на попадание в списки лучших материнских плат. Перед обсуждением результатов тестов и технических деталей стоит ознакомиться со спецификациями, указанными на официальном сайте Maxsun:

• Сокет: AM5 (LGA 1718)
• Чипсет: B850
• Форм-фактор: Micro ATX
• Подсистема питания: 15 фаз (12 линий по 50A DrMOS MOSFET для Vcore)
• Видеовыходы: 1x DisplayPort, 1x HDMI (v1.4)
• Порты USB: 1x USB 3.2 Gen 2 (10 Гбит/с) Type-C, 2x USB 3.2 Gen 2 (10 Гбит/с), 4x USB 2.0 (480 Мбит/с)
• Сетевой контроллер: 1x 2.5 GbE (Realtek 8125)
• Аудиоразъемы: 5 аналоговых и SPDIF
• Слоты PCIe x16: 2x v5.0 (x16), 1x v4.0 (x4)
• Слоты DIMM: 4 слота DDR5-8000 (OC), максимальный объем 256 ГБ
• Разъемы M.2: 2x PCIe 5.0 x4 (128 Гбит/с) для накопителей до 80 мм, 1x PCIe 4.0 x4 (64 Гбит/с) для накопителей до 80 мм
• Порты SATA: 2x SATA3 6 Гбит/с
• Колодки USB: 1x USB 3.2 Gen 2 (10 Гбит/с) Type-C, 1x USB 3.2 Gen 1 (5 Гбит/с), 2x USB 2.0 (480 Мбит/с)
• Разъемы для вентиляторов и помпы: 5 штук, 4-pin (поддержка PWM и DC)
• RGB-разъемы: 2 трехконтактных ARGB Gen2
• Дисплей диагностики: 4 светодиода отладки (CPU, VGA, DRAM, BOOT)
• Беспроводная связь: Mediatek MT7925 Wi-Fi 7 (160 МГц, 6 ГГц, BT 5.4)
• Аудиокодек: Realtek ALC897
• Гарантия: 3 года

Комплектация и особенности дизайна

Внутри коробки помимо самой материнской платы обнаруживается весьма скромный набор аксессуаров: антенны Wi-Fi, два кабеля SATA и гарантийный талон. На этом все. Никаких наклеек, дополнительных термопрокладок или прочих бонусов. По любым меркам комплект скудный, однако его вполне достаточно для подключения SATA-накопителей и выхода нового компьютера в сеть.

Внешний вид и компоновка элементов

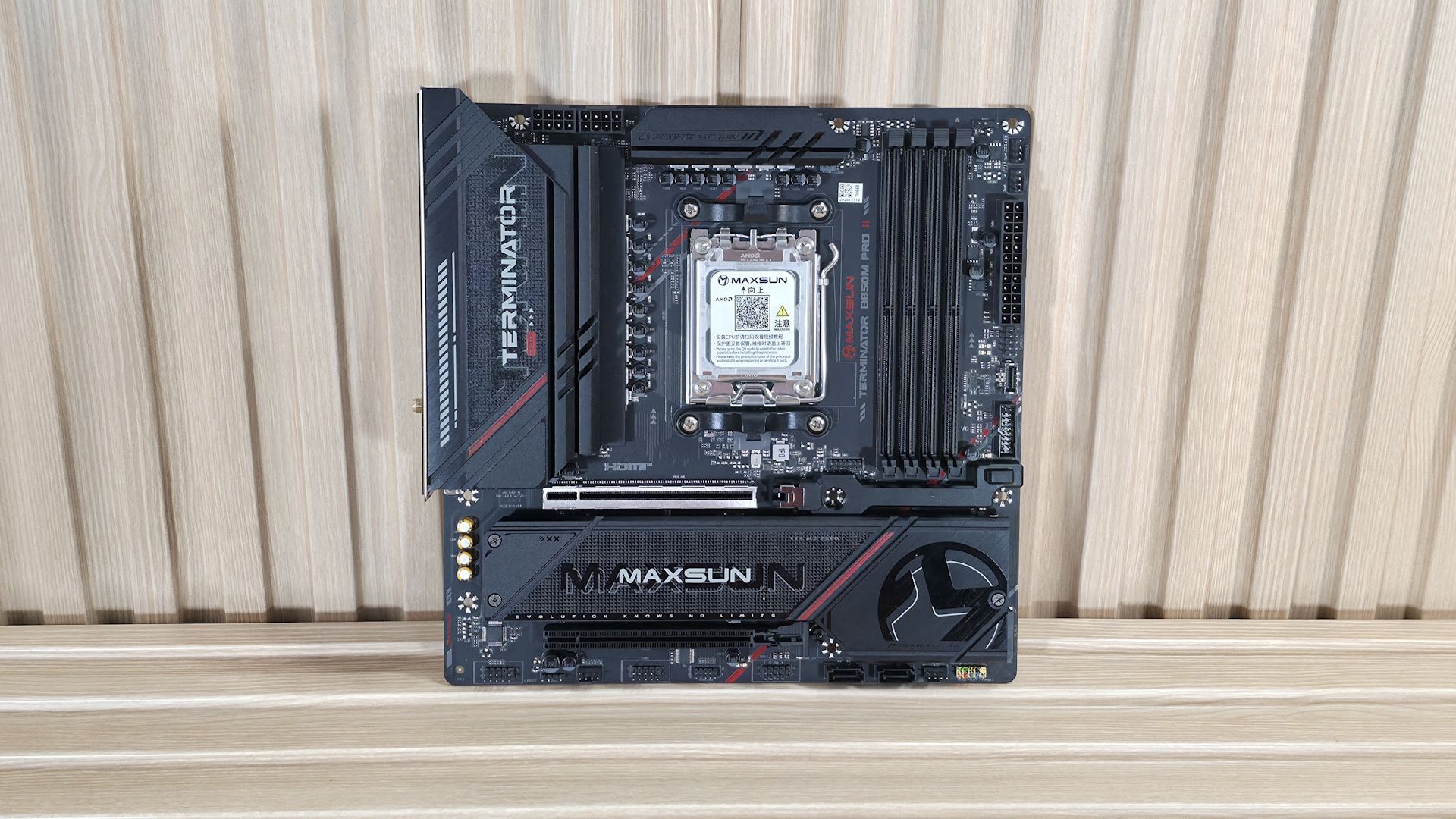

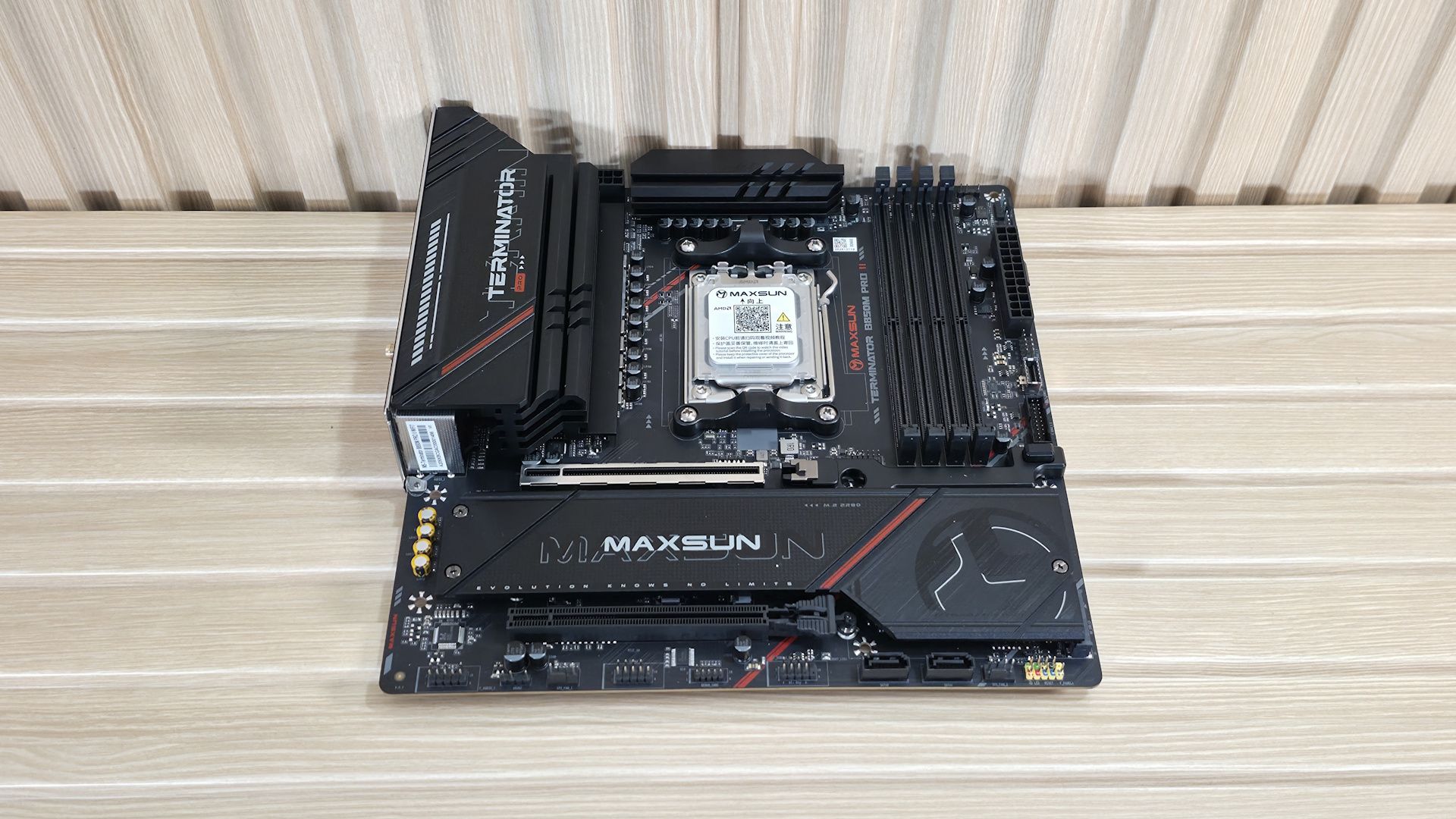

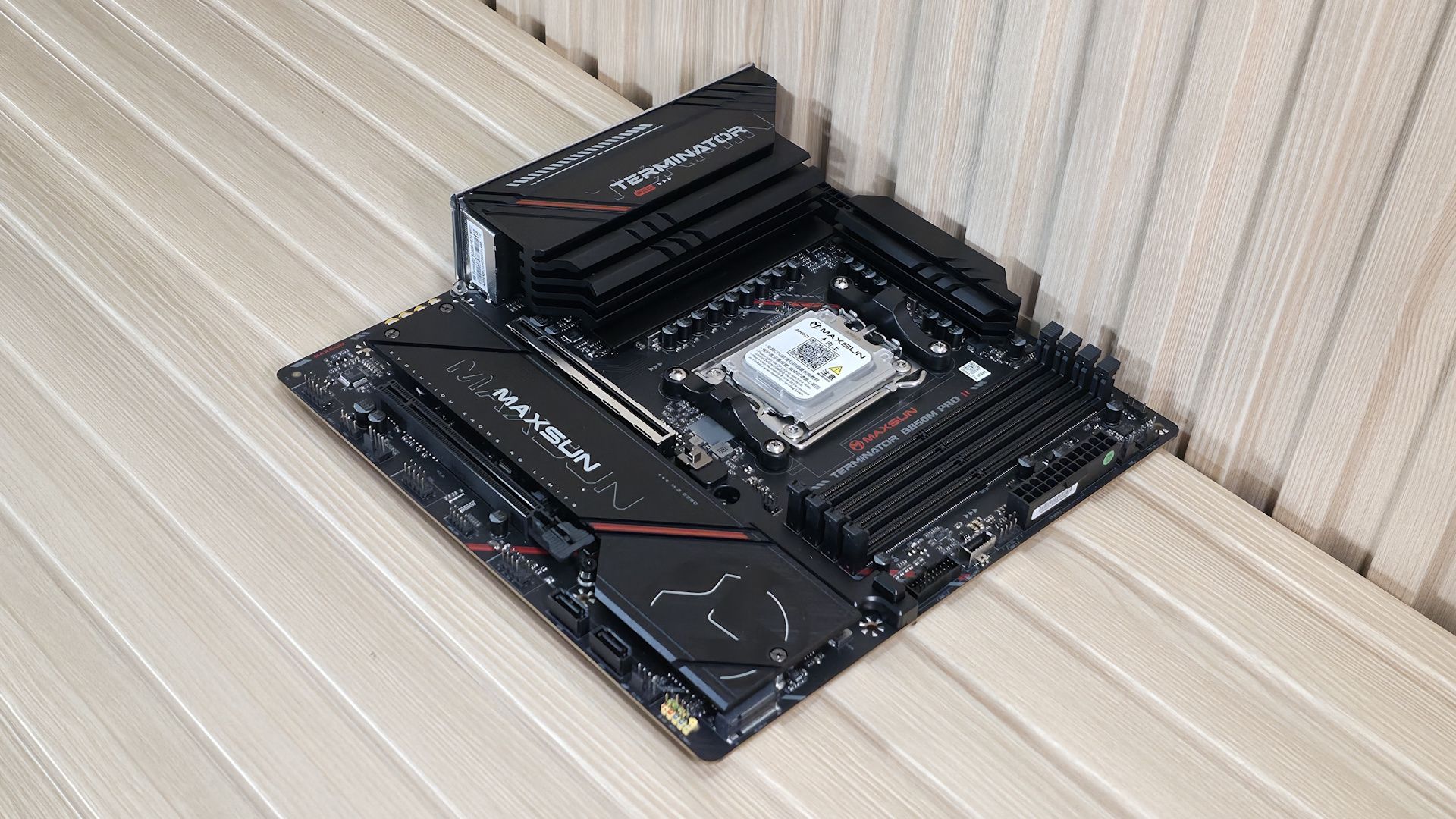

Модель B850M Pro II построена на 8-слойной печатной плате матово-черного цвета, дополненной массивными радиаторами на VRM, разъемах M.2 и чипсете. Строгий черный дизайн разбавляют две багровые линии, проходящие по диагонали через радиаторы. Встроенная подсветка RGB на плате отсутствует, но ее можно реализовать самостоятельно с помощью имеющихся колодок ARGB. Это не самая броская плата формата Micro ATX, которая стремится привлечь к себе всё внимание, но она отлично впишется в любую сборку с преобладанием черных или темных тонов.

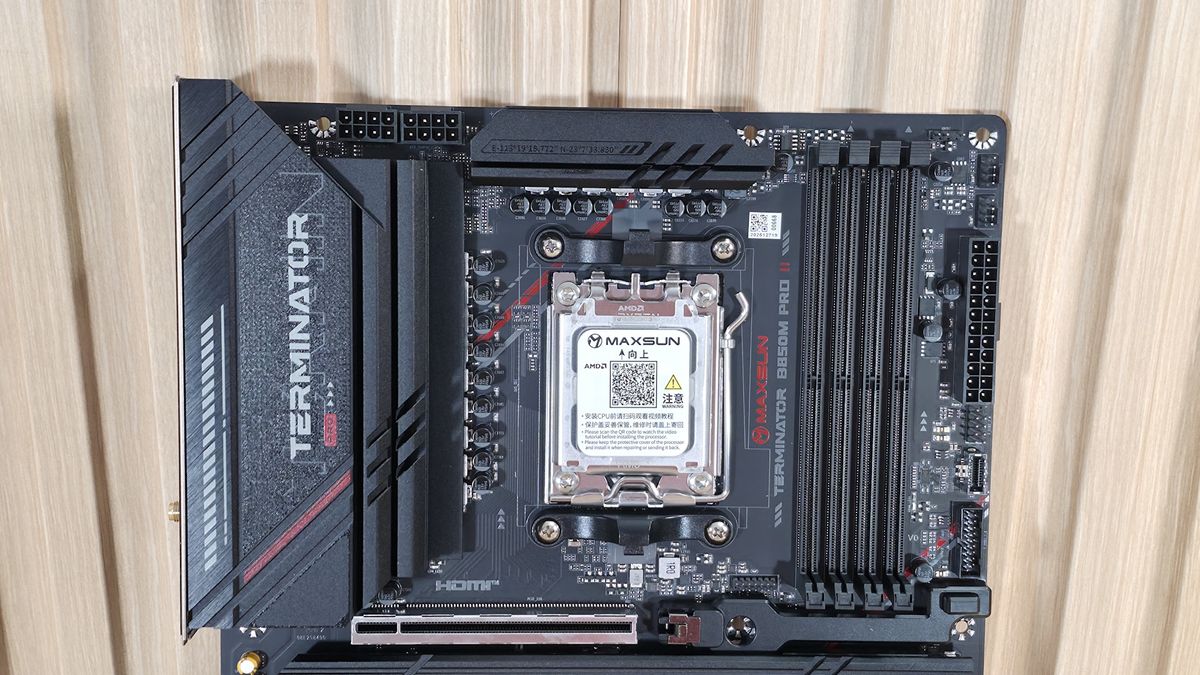

Начиная осмотр с верхнего левого угла, мы видим два 8-контактных разъема EPS (один из них обязателен к использованию), расположенных между раздельными радиаторами VRM. Слева также можно заметить фирменный логотип Terminator на поверхности крупного радиатора. Справа от сокета находятся четыре слота для оперативной памяти DRAM с фиксирующими механизмами, расположенными сверху. Maxsun заявляет поддержку модулей вплоть до DDR5-8000, что несколько ниже показателей большинства плат на чипсетах B850 и X870, однако все равно существенно превышает оптимальный для процессоров AMD диапазон в 6000–6400 MT/s.

Запустить тестовый комплект DDR5-8000 на штатной частоте не удалось даже с использованием встроенной графики процессора, что вполне ожидаемо, так как подобные скорости находятся на самом пределе возможностей, а сами модули отсутствовали в списке рекомендованных производителем (QVL). Тем не менее, комплекты памяти DDR5-6000 и DDR5-7200 заработали без каких-либо проблем и без привлечения встроенного контроллера памяти APU. В верхнем правом углу расположен первый из двух трехконтактных разъемов ARGB (второй находится у нижней грани). Фирменное программное обеспечение Maxsun Sync 2 позволяет управлять подключенной подсветкой, предлагая стандартный набор предустановленных световых эффектов и параметров настройки, таких как скорость и цвет. При этом данное ПО является единственным официальным приложением, которое компания предлагает для данной платы.

Разъемы питания, вентиляторы и интерфейсы

Продвигаясь вдоль правой стороны платы, мы встречаем первые два из пяти 4-контактных разъемов для подключения вентиляторов. Поскольку руководство пользователя отсутствовало в комплекте и не было обнаружено в интернете, а спецификации на сайте умалчивают об этом, точная допустимая нагрузка на каждый разъем остается неизвестной. Представители Maxsun были запрошены за комментариями, но до получения ответа безопаснее исходить из стандартного ограничения в 1A/12W на порт, чего должно с запасом хватить для нескольких вентиляторов и системы жидкостного охлаждения типа AIO.

Управление охлаждением и подсистема питания

Единственным инструментом для управления вентиляторами остается интерфейс UEFI BIOS. К сожалению, у Maxsun по-прежнему нет отдельного фирменного приложения для Windows, предназначенного для мониторинга, разгона и управления охлаждением. И хотя существуют сторонние обходные пути, для полноценной конкуренции с «большой четверкой» американских производителей материнских плат наличие качественного ПО под Windows является необходимым условием.

Продолжая движение по правому краю, мы обнаруживаем 24-контактный разъем питания ATX и фронтальные порты для подключения периферии: колодку USB 2.0 (480 Мбит/с), разъем USB 3.2 Gen 2 (10 Гбит/с) Type-C и 19-контактную колодку USB 3.2 Gen 1 (5 Гбит/с). Стоит отметить отсутствие разъема стандарта 20 Гбит/с, причем самый быстрый порт на задней панели также ограничен скоростью 10 Гбит/с. Хотя порты 20 Гбит/с не являются стандартом де-факто для плат на базе B850, присутствие хотя бы одного такого разъема было бы кстати.

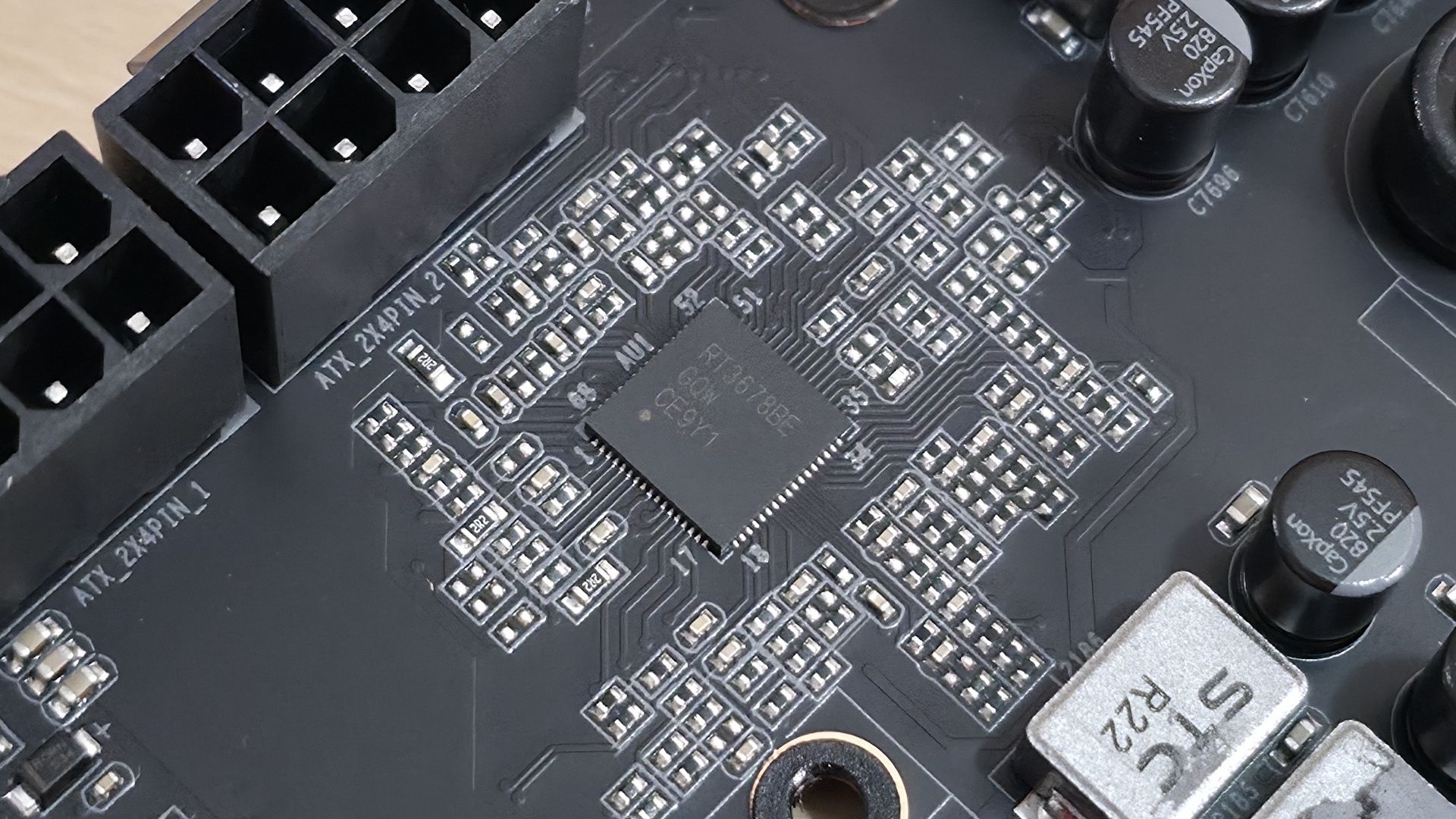

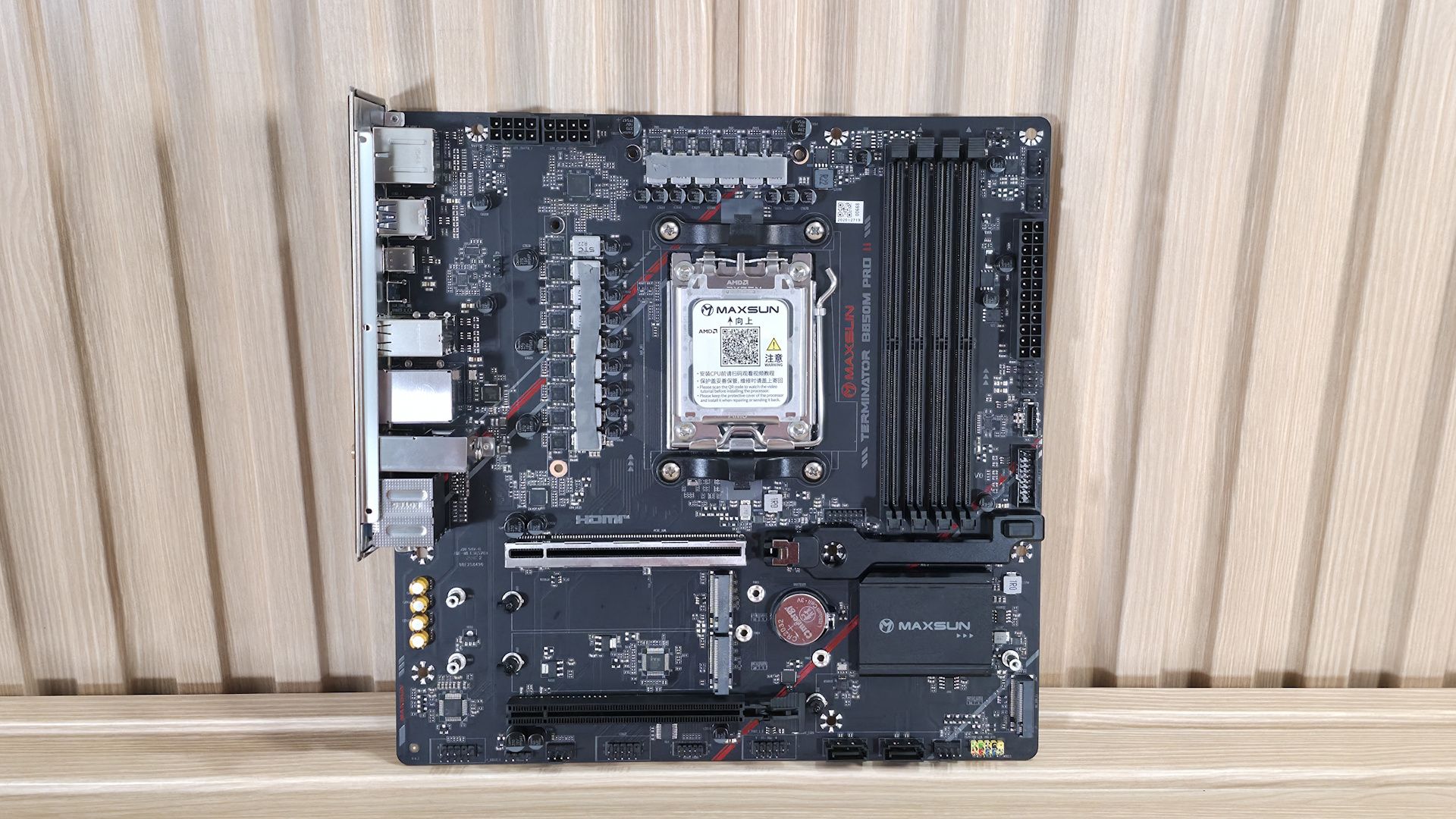

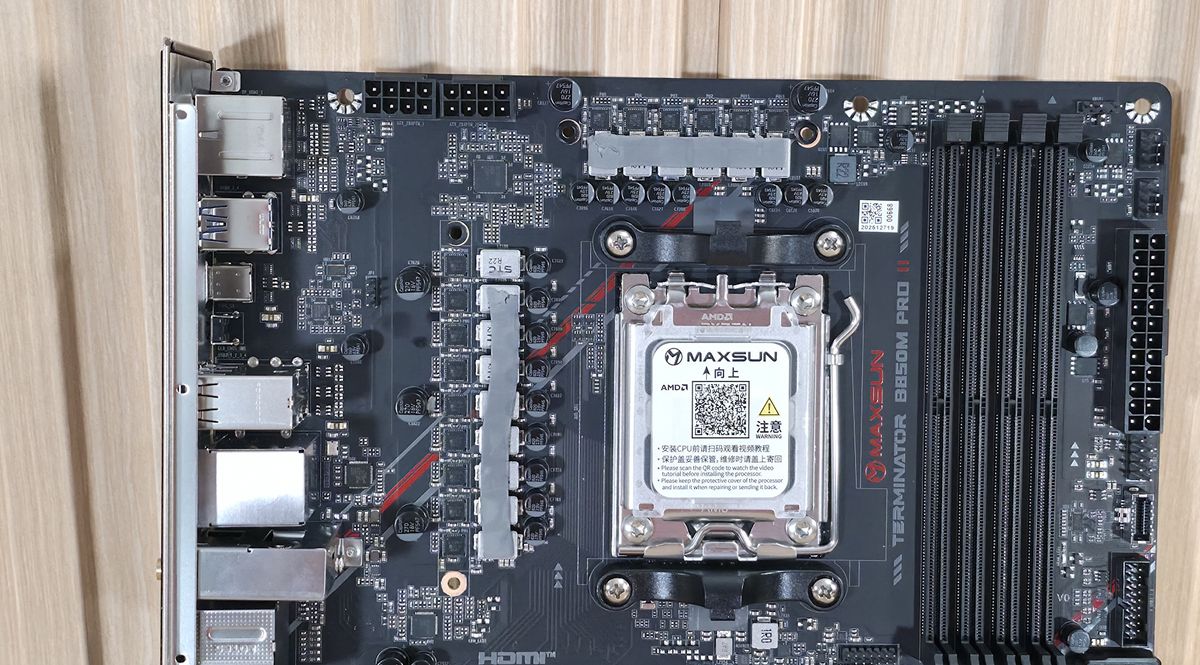

Подсистема питания B850M Pro II выполнена по относительно скромной схеме с общей сложностью в 15 фаз, из которых 12 выделены непосредственно под питание ядра (Vcore). Ток поступает от 8-контактных разъемов EPS на шим-контроллер Realtek RT3678BE, откуда распределяется на скромные силовые элементы Vishay SIC654 50A DrMOS MOSFET. Доступные 600 ампер являются сравнительно невысоким показателем, однако Maxsun заявляет поддержку процессоров с уровнем TDP до 300 Вт. Теоретически это позволяет установить флагманские чипы Ryzen 9 9950X или Ryzen 9 9950X3D2 и рассчитывать на стабильную работу. В таком сценарии необходимо позаботиться об эффективной вентиляции внутри корпуса, особенно при длительных пиковых нагрузках на процессор, поскольку VRM с высокомощными чипами будут заметно нагреваться.

Аудиосистема, слоты расширения и порты ввода-вывода

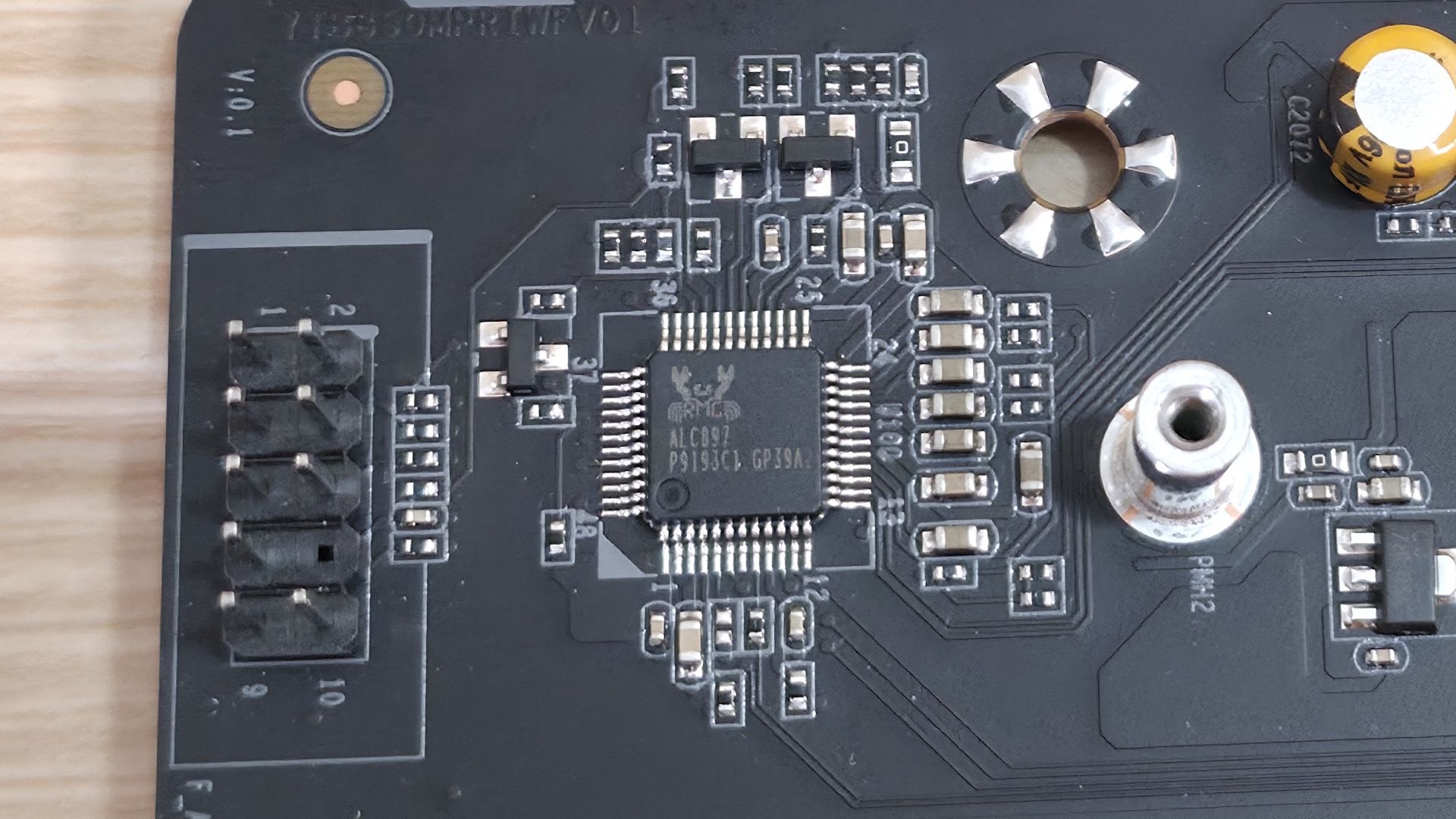

В левой нижней части платы располагается открытая аудиобригада, включающая базовый кодек Realtek ALC897 и четыре специализированных конденсатора, размещенных над ним. Чип ALC897 является наиболее простым аудиорешением для материнских плат потребительского уровня. Справедливости ради стоит отметить его повсеместное распространение, особенно в форм-факторе Micro ATX, однако прямые конкуренты платы в том же ценовом сегменте предлагают более современные кодеки ALC1220 или новейшие ALC4080. Заметить разницу на слух без подключения высококлассной периферии затруднительно, но технологическое отставание от аналогов присутствует.

Слоты расширения и сетевые возможности

В центральной части платы находятся два полноразмерных слота PCIe, а под единым пластинчатым радиатором скрыты все три разъема M.2. Верхний усиленный слот PCIe работает по стандарту PCIe 5.0 x16 и предназначен для установки видеокарты. Он оснащен механизмом быстрого извлечения с кнопкой блокировки, что существенно упрощает демонтаж графического адаптера. Нижний слот подключается через чипсет, поддерживает стандарт PCIe 4.0 x4 и оптимален для карт расширения, таких как дополнительные контроллеры быстрых портов USB Type-C.

Между слотами PCIe расположены три разъема M.2. Плата предлагает два порта PCIe 5.0 x4 (128 Гбит/с) с поддержкой накопителей длиной до 80 мм, получающих линии непосредственно от процессора, и один слот PCIe 4.0 x4 (64 Гбит/с) с аналогичным ограничением по длине. Важно учитывать, что при одновременном задействовании обоих слотов PCIe 5.0 пропускная способность главного графического слота снижается до режима PCIe 5.0 x8. Размещение всех трех портов M.2 под видеокартой и общим радиатором не является идеальным решением, в особенности при использовании горячих SSD стандарта PCIe 5.0.

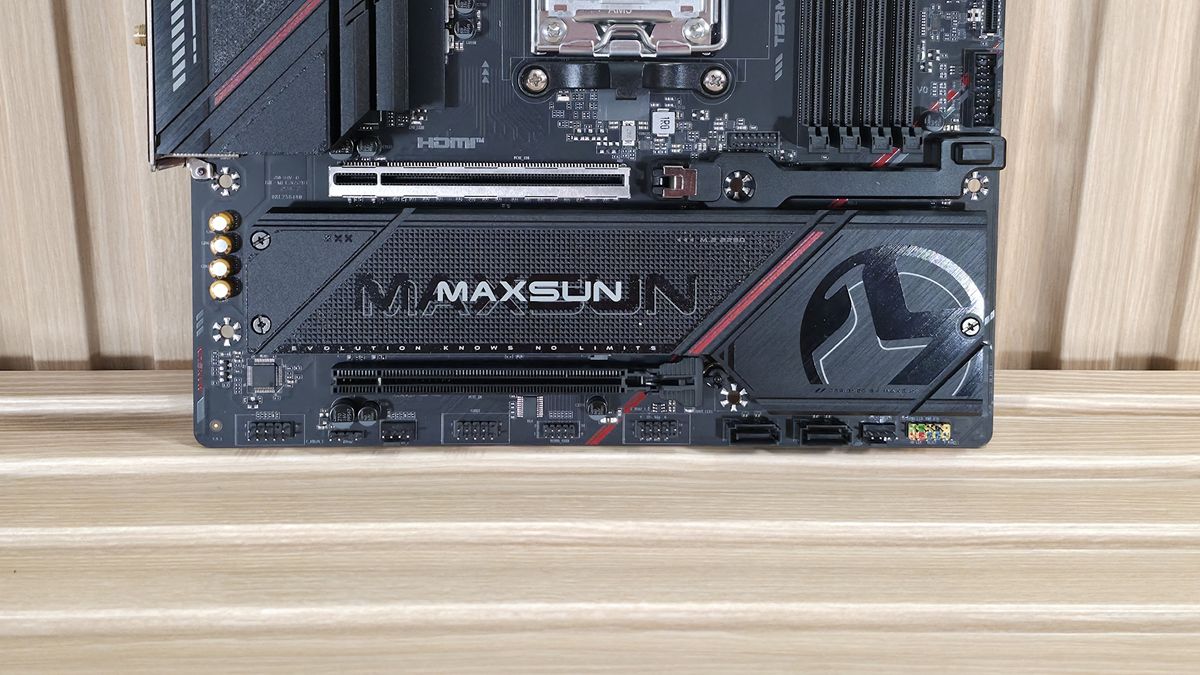

На нижнем крае платы сосредоточено множество колодок для подключения корпусных интерфейсов. Полный список разъемов слева направо выглядит следующим образом: фронтальное аудио, 3-контактный ARGB, 4-контактный разъем вентилятора, порт COM, колодка отладки, порт USB 2.0, два разъема SATA, еще один 4-контактный вентиляторный разъем и колодка передней панели корпуса.

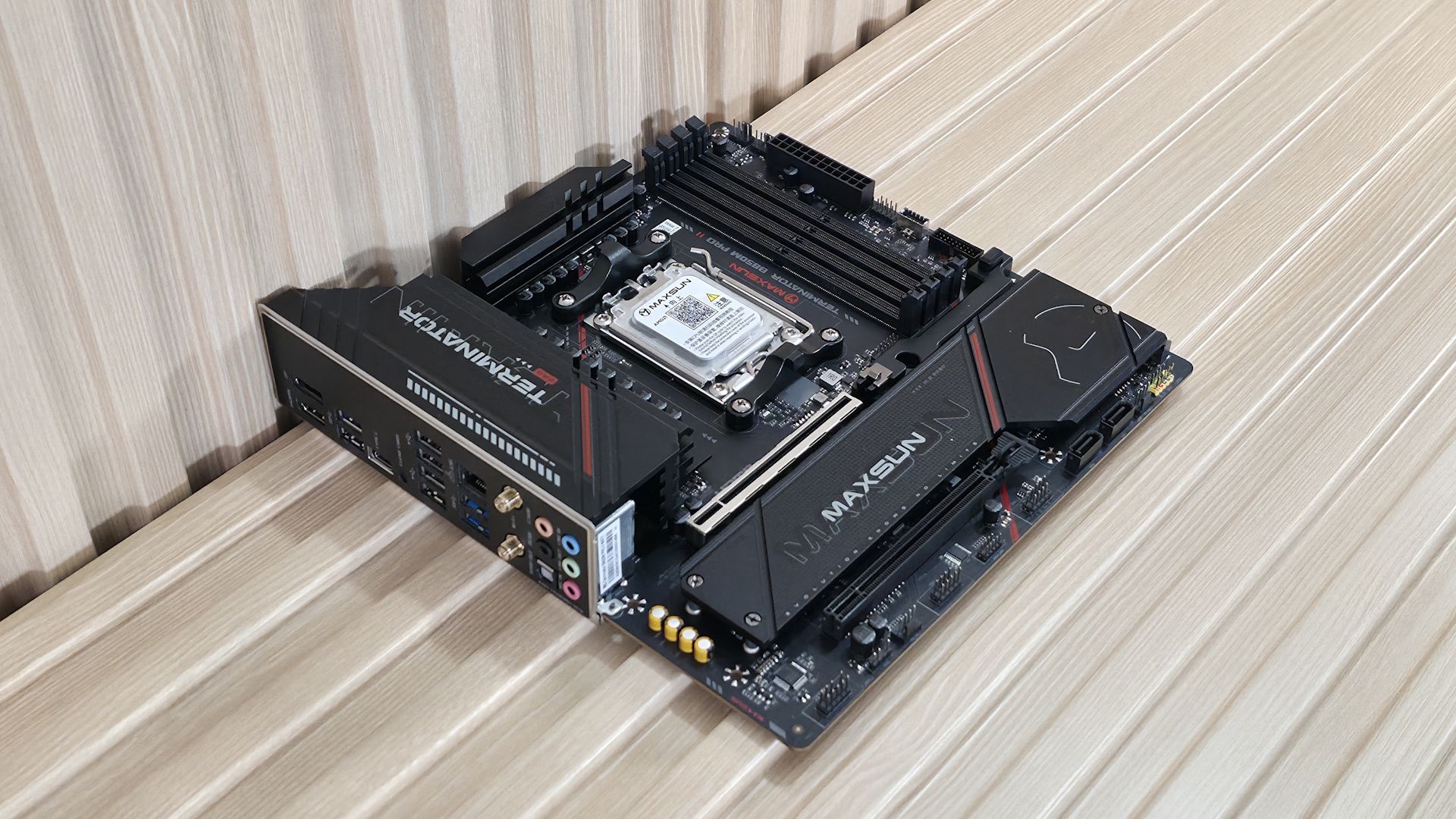

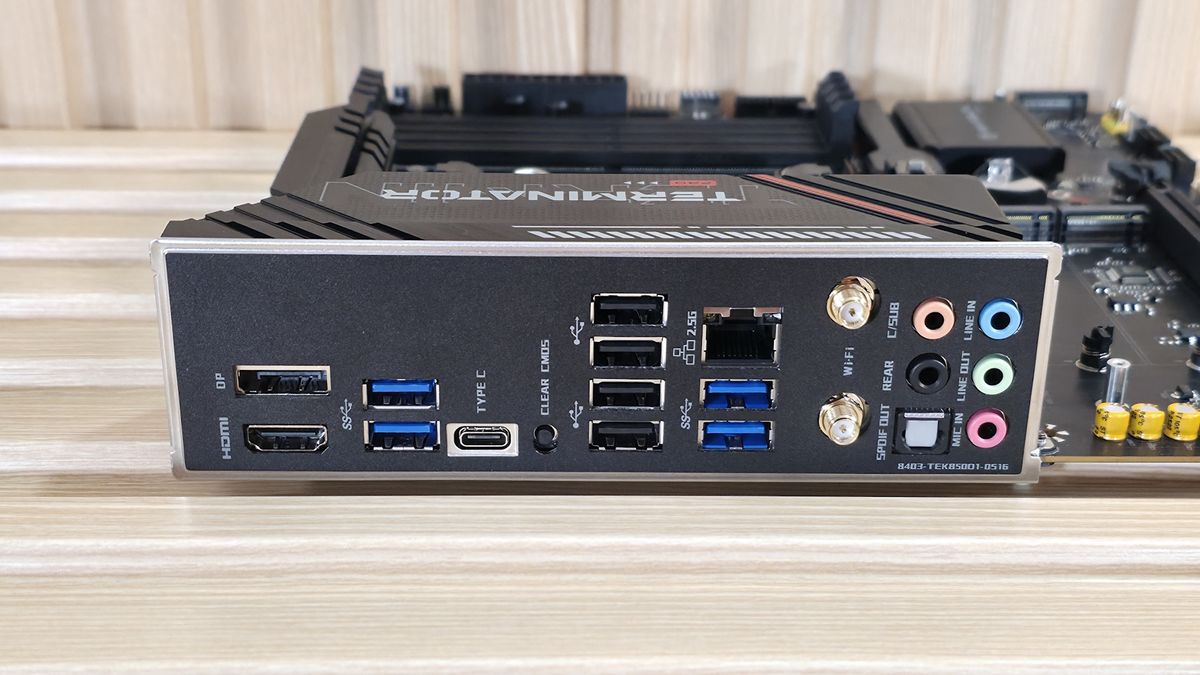

Панель ввода-вывода на задней панели B850M Pro II содержит все самое необходимое для большинства пользователей, хотя и не предлагает рекордного количества или максимальных скоростей портов. Слева расположены видеовыходы DisplayPort и HDMI (v1.4), за которыми следуют два синих порта USB 3.2 Gen 2 (10 Гбит/с), порт Type-C (10 Гбит/с) и удобная кнопка сброса настроек CMOS (Clear CMOS). Вертикальный блок черных портов соответствует стандарту USB 2.0. Над второй парой портов Gen 2 разместился сетевой разъем Realtek 2.5 GbE, рядом с которым находится модуль Mediatek Wi-Fi 7, ограниченный диапазоном 160 ГГц и уступающий по скорости самым передовым беспроводным решениям. Завершает композицию стандартный блок из пяти аналоговых аудиоразъемов и цифрового выхода SPDIF. За исключением отсутствия хотя бы одного порта 20 Гбит/с, набор интерфейсов выглядит сбалансированным для платы класса B850 формата Micro ATX.
