Как подключение неуправляемого коммутатора ломает домашнюю сеть с VLAN

Построение домашней лаборатории часто начинается с логичного шага: вы приобретаете управляемый коммутатор, делите сеть на виртуальные сегменты VLAN, а затем из-за нехватки портов устанавливаете за телевизором или в кабинете дешевый пятипортовый неуправляемый свитч. Эта схема работает, поэтому вы забываете о ней. Однако большинство инструкций по настройке VLAN упускают из виду подводные камни такого гибридного подключения. Управляемый коммутатор рассчитан на один клиентский девайс на порт и завязывает на эту логику продвинутые функции безопасности. Неуправляемый свитч тихо разрушает это предположение, а центральное устройство даже не замечает происходящего, хотя почти все сбои удается устранить через правильную настройку единственного порта.

Когда вы добавляете в инфраструктуру простое железо, важно учитывать особенности передачи данных. Например, tagged traffic might pass далеко не всегда означает стабильную работу всей системы. Трудности возникают в момент, когда порт на главном свитче настраивают как транковый для пропуска нескольких виртуальных сетей. Неуправляемый коммутатор не понимает концепцию VLAN: для него стандартный тэг 802.1Q выглядит как обычный кадр с альтернативным типом EtherType. Большинство моделей просто пересылают эти пакеты дальше, но некоторые устройства отбрасывают их или стирают метки.

Особенности передачи трафика и размеров кадров

Дополнительной проблемой становится максимальный размер пакета. Наличие тэга увеличивает стандартный кадр до 1522 байт, тогда как бюджетное или устаревшее оборудование может сбрасывать все, что превышает 1518 байт. В результате пользователи сталкиваются с парадоксальной ситуацией: пинги и разрешение имен через DNS работают отлично, но крупные веб-страницы и файлообмен зависают. Если вы замечали подобные симптомы и винили кабели, реальным виновником мог оказаться именно коммутатор.

Объединение виртуальных сетей в одно пространство

Объединение виртуальных сетей в одно пространство на базе простого коммутатора влечет за собой ряд скрытых архитектурных рисков и уязвимостей безопасности.

Проблема слияния VLAN в одну комнату

Самый неожиданный эффект заключается в том, что даже при идеальном прохождении тэгов неуправляемый свитч начинает рассылать все входящие пакеты на абсолютно каждый порт. Родная VLAN, сегмент для умного дома, сеть для камер видеонаблюдения и прочие потоки объединяются в единое пространство, а широковещательные рассылки становятся видны любому подключенному аппарату. Ситуация усугубляется наличием устройств с поддержкой VLAN. Обычный мини-ПК на Linux, сервер виртуализации или точка доступа могут самостоятельно навесить метку и получить доступ к любому сегменту без ввода пароля. Вся изоляция, созданная на главном коммутаторе, полностью исчезает на одном кабеле, поэтому порты для простых свитчей нельзя делать транковыми — лучше выделить им единственный нужный VLAN.

Поведение неразмеченного трафика

Обычные потребительские приборы генерируют неотмеченные кадры, поэтому вся периферия попадает на базовую VLAN порта (PVID). Если такой сетью оказывается основной домашний сегмент или интерфейс управления, ваши телевизоры и умные розетки внезапно оказываются на одной линии со страницами административного доступа. При попытке полностью отсечь неразмеченный трафик оборудование потеряет сетевые настройки и перестанет получать IP-адреса по DHCP. Идентификатор PVID нужно назначать осознанно, исключая использование служебных сетей.

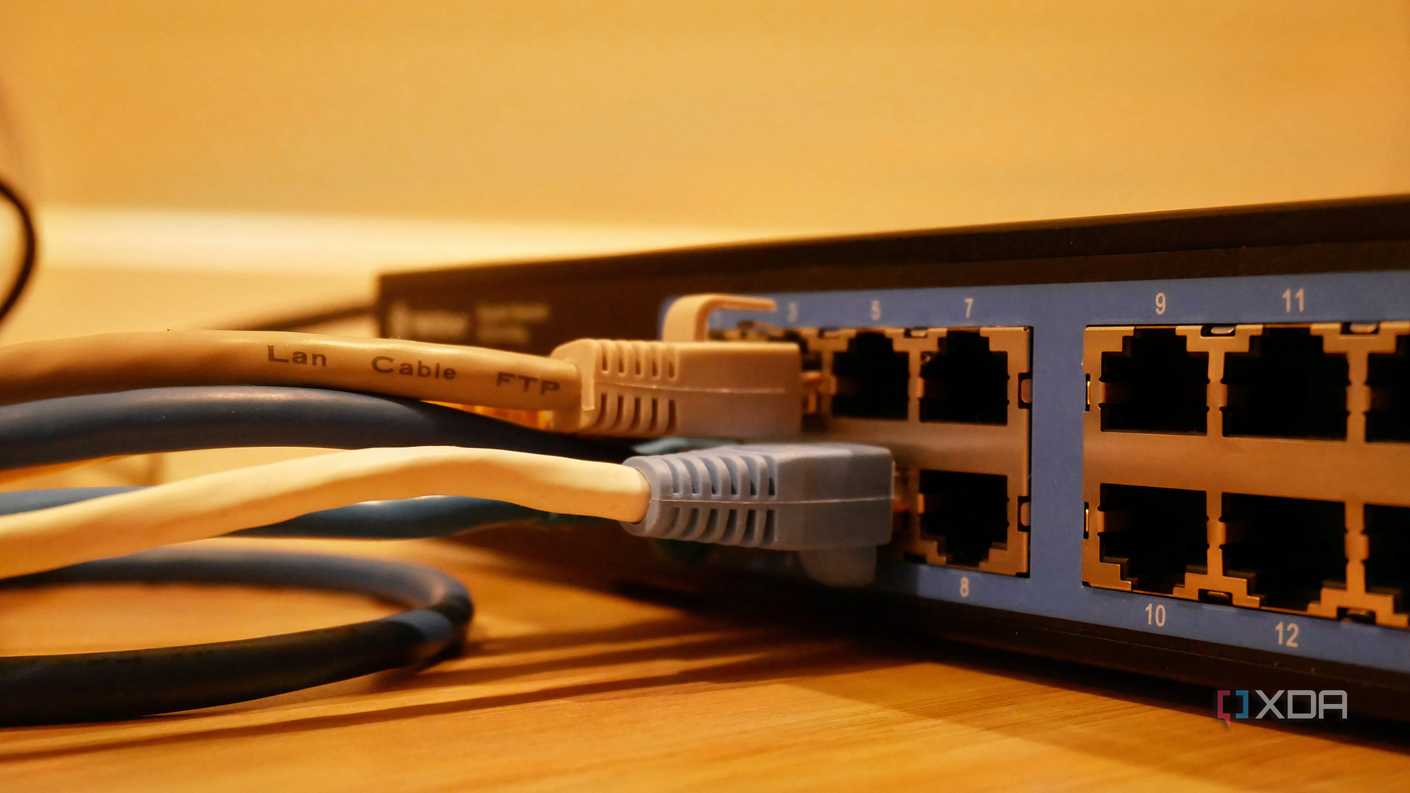

Петелька, защита портов и сетевые циклы

Случайное соединение двух концов патч-корда в один и тот же неуправляемый коммутатор мгновенно формирует мостовую петлю. Широковещательные кадры начинают бесконечно циркулировать, размножаться и забивать все доступные виртуальные сети. Реакция главного коммутатора зависит от того, пропускает ли дешевый свитч служебные протоколы STP. Если устройство фильтрует такие запросы, механизм предотвращения петель оказывается полностью слепым. Дополнительно встроенные защитные опции вроде BPDU Guard или ограничения по MAC-адресам часто конфликтуют с простыми свитчами, воспринимая их подключение как критический сбой и блокируя порты.

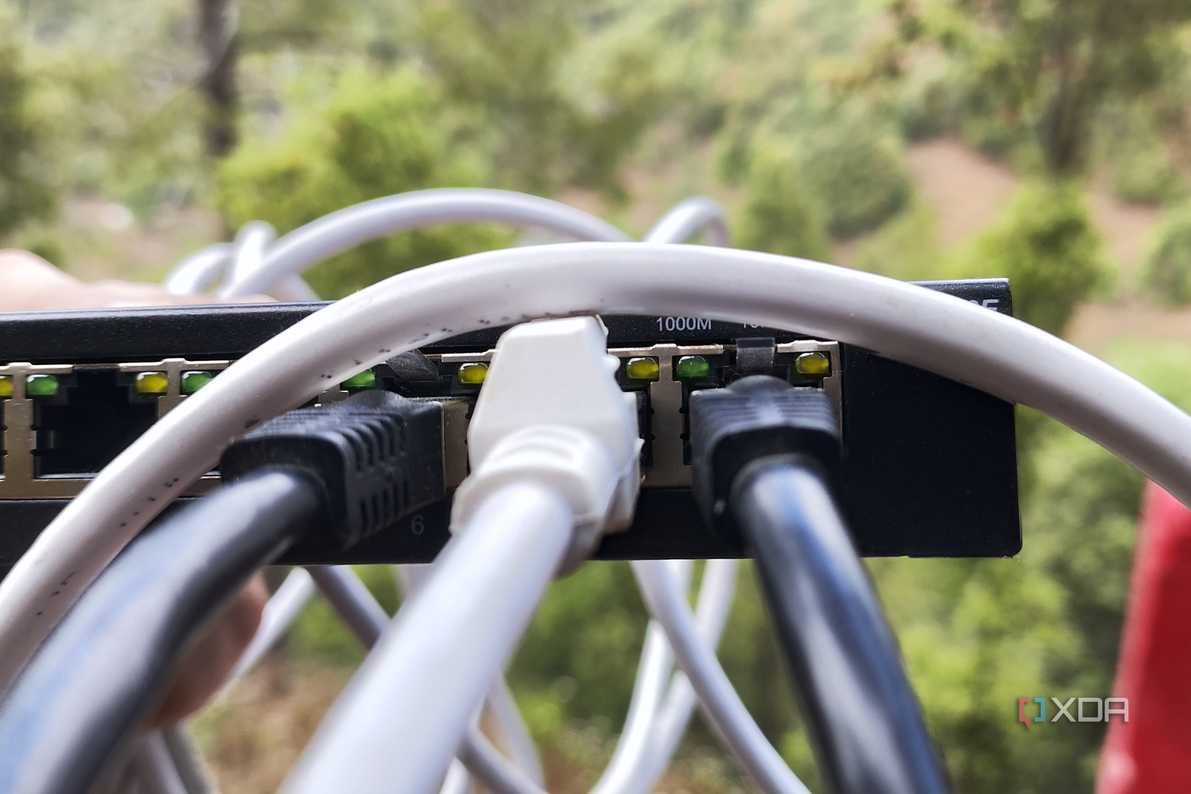

Многоадресная рассылка, энергоэффективность и потеря видимости

Простые коммутаторы не поддерживают технологию отслеживания IGMP, поэтому весь multicast-трафик транслируется во все порты подряд. Потоки IPTV, поисковые запросы музыкальных колонок, видеопотоки с камер и аудиоданные нагружают каждый подключенный прибор. На тихой сети это незаметно, но в загруженных условиях колонки начинают терять синхронизацию, а IoT-техника зависает. Кроме того, постоянная поддержка энергоэффективного Ethernet (802.3az) в недорогих моделях провоцирует случайные кратковременные обрывы связи, которые невозможно отключить на самом устройстве — приходится перенастраивать порт со стороны управляемого оборудования.

Как правильно настроить порт для неуправляемого свитча

Практически все перечисленные проблемы решаются на уровне аплинка, а не в самой удаленной комнате. Порт, питающий неуправляемый коммутатор, следует перевести в режим доступа с одной единственной неразмеченной VLAN, заблокировав остальные потоки и исключив служебную сеть. На этом же порту активируется обнаружение петлевых замыканий и контроль штормов, а защитные функции портов и энергоэффективный Ethernet отключаются. Подобные коммутаторы имеют право на существование в домашней сети, но ровно до того момента, пока помещению не потребуется два раздельных виртуальных сегмента.
