Обзор видеокарты MSI GeForce RTX 5060 Ti Ventus 2x OC Plus 8GB

Теги :

Продолжаю изучать актуальное «железо» текущего поколения, и сегодня в моей лаборатории побывал серийно выпускаемый ускоритель графики MSI GeForce RTX 5060 Ti Ventus 2x OC Plus с 8 ГБ скоростной памяти GDDR7. Ранее я уже тестировал представителей массового ценового диапазона и убедился, что даже 8-гигабайтные модификации способны выдавать отличную производительность относительно своей стоимости.

В этом подробном материале я детально разберу конструктивные особенности модели, изучу ее систему питания и охлаждения, а также проанализирую результаты бенчмарков в современных играх с классической растеризацией и трассировкой лучей.

Комплект поставки видеокарты MSI RTX 5060 Ti Ventus — Фирменная упаковка графического ускорителя серии Ventus от компании MSI.

Тестирование видеокарты в играх без трассировки лучей — Графики производительности видеокарты в современных играх без задействования лучей.

Игры с трассировкой лучей и DLSS на RTX 5060 Ti — Оценка работы видеокарты в тяжелых графических режимах с активацией DLSS.

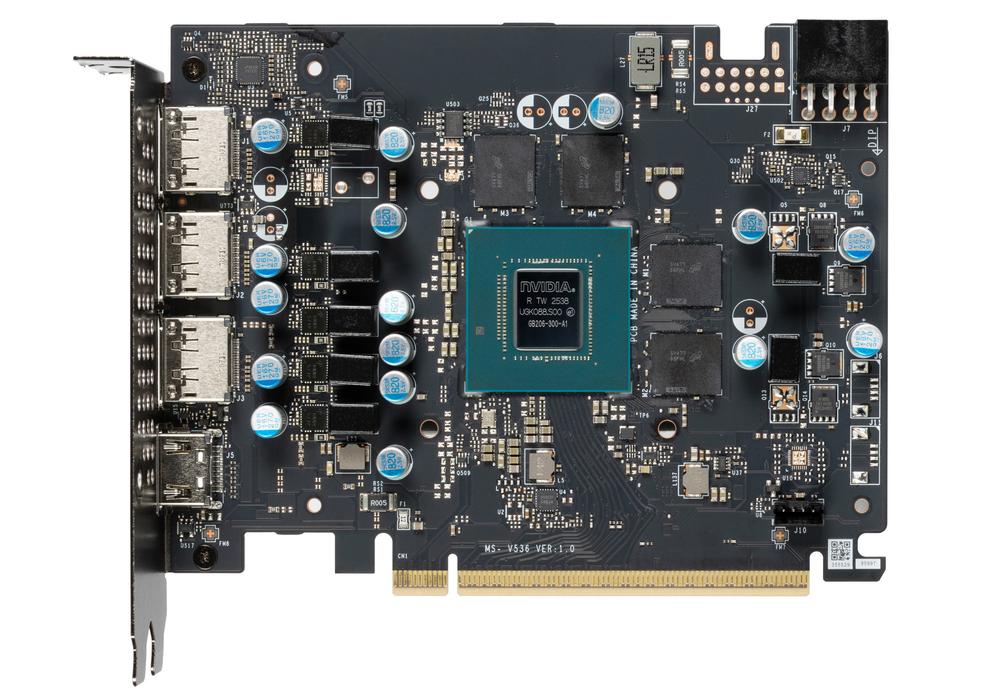

Печатная плата видеокарты MSI GeForce RTX 5060 Ti — Элементная база и компоновка текстолита видеокарты MSI.

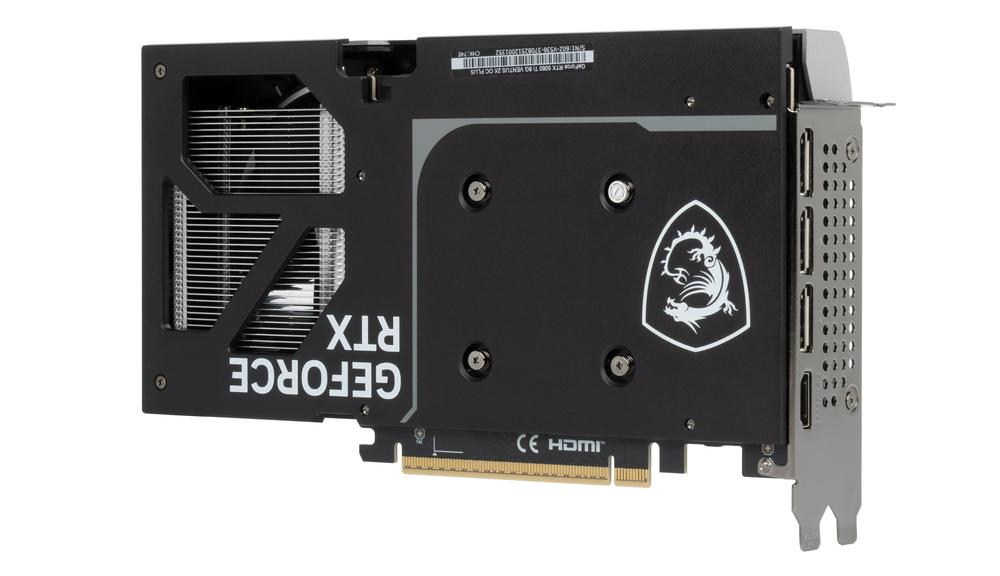

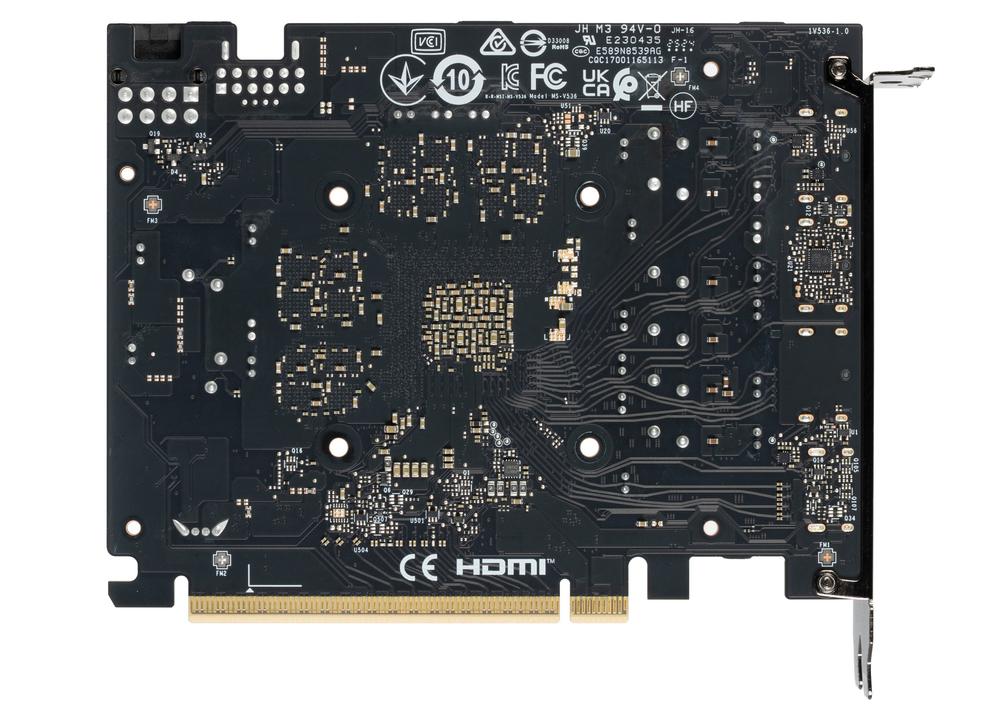

Обратная сторона печатной платы видеокарты — Тыльная сторона текстолита графического адаптера с защитным бэкплейтом.

Чипы памяти GDDR7 Micron на плате — Микросхемы памяти Micron, обеспечивающие пропускную способность 28 Гбит/с.

Сравнение систем охлаждения видеокарт MSI — Сравнение габаритов и компоновки плат модификаций с разным объемом видеопамяти.

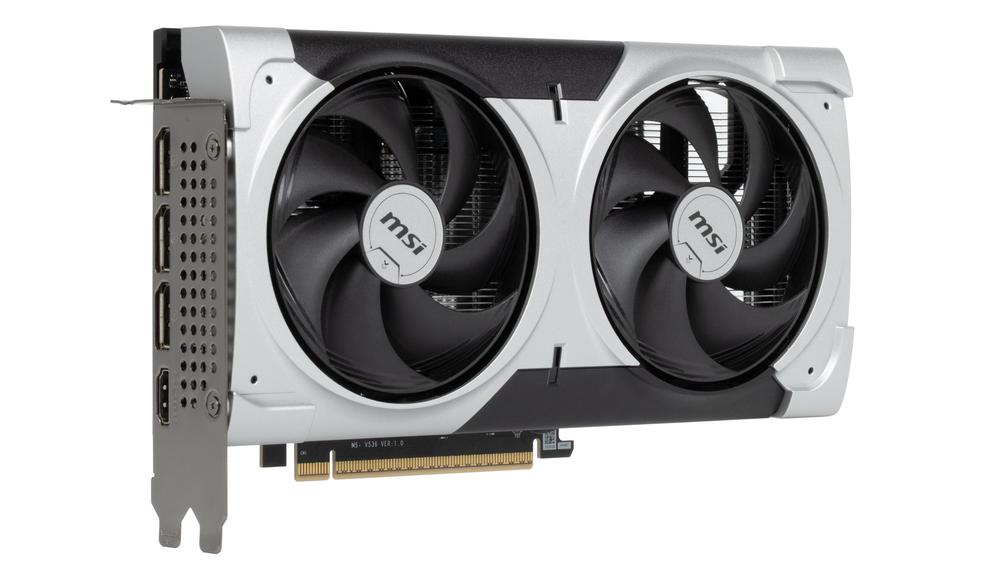

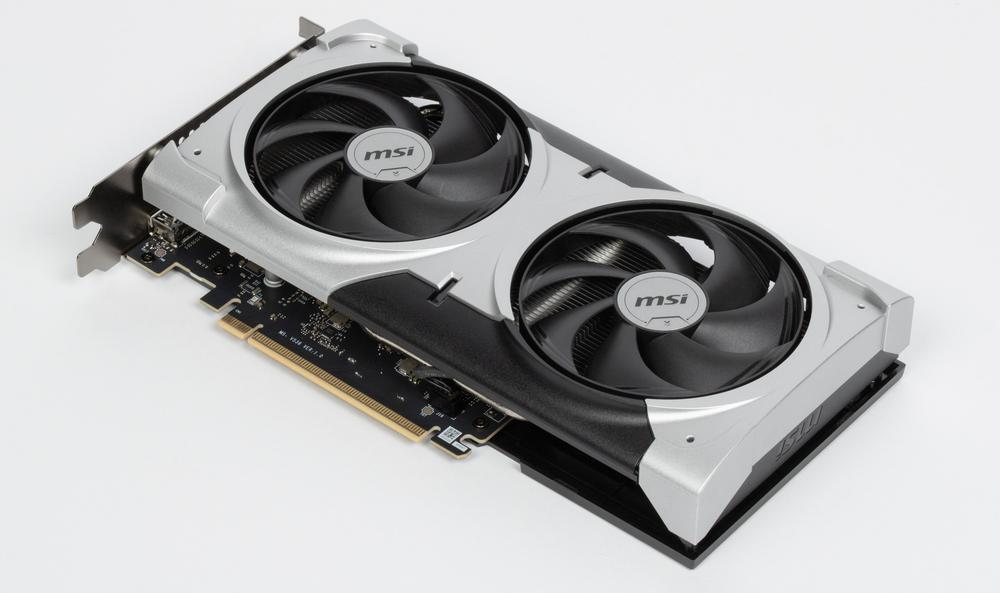

Вид спереди на видеокарту MSI Ventus — Внешний вид двухвентиляторной системы охлаждения линейки Ventus.

Вид сзади на видеокарту MSI Ventus — Пластиковый защитный кожух на тыльной стороне видеокарты.

Интерфейсная панель с разъемами подключения — Набор стандартных цифровых видеовыходов на задней панели платы.

Разъем дополнительного питания 8-pin — Классический 8-контактный разъем дополнительного питания на торце платы.

Графический чип Nvidia GB206 — Графический процессор Nvidia, произведенный по техпроцессу TSMC 4N.

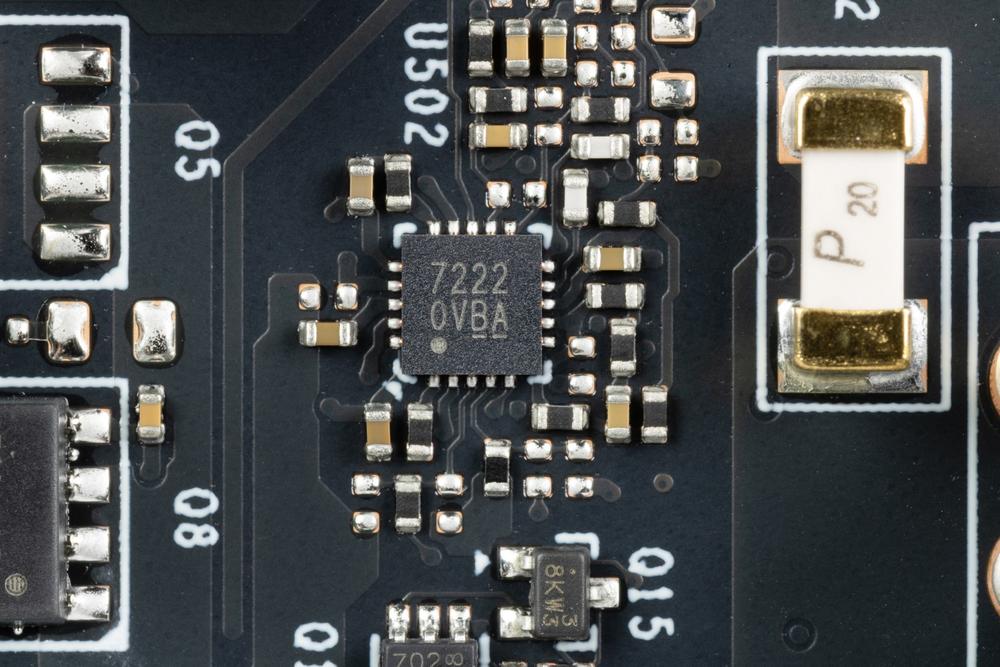

Силовые элементы подсистемы питания GPU — Компоненты преобразователя питания графического ядра.

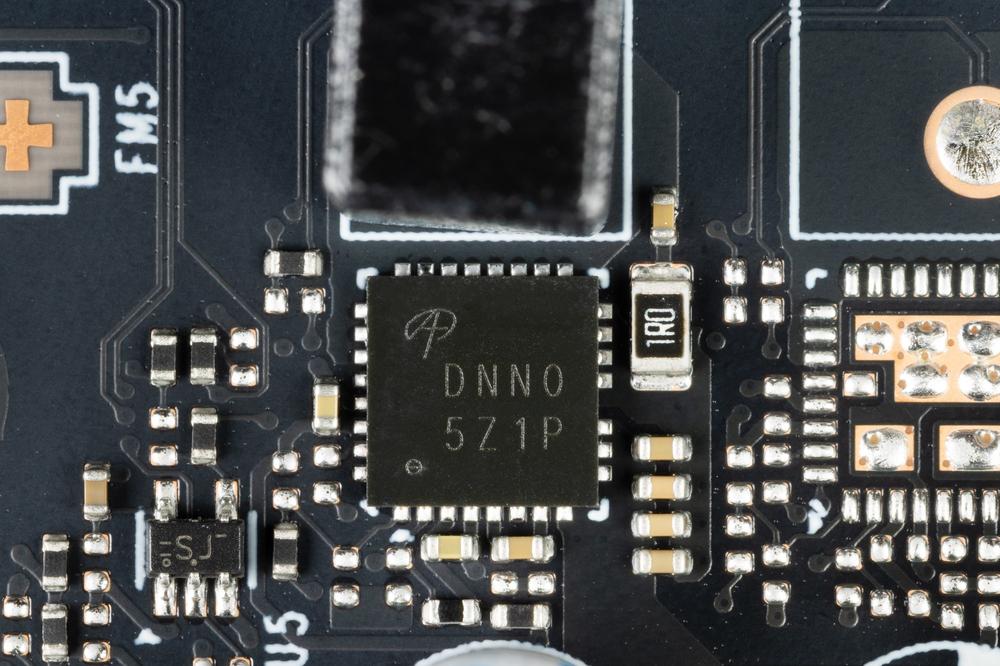

Транзисторные сборки DrMOS Alpha Omega — Транзисторные сборки, отвечающие за стабильное питание GPU под нагрузкой.

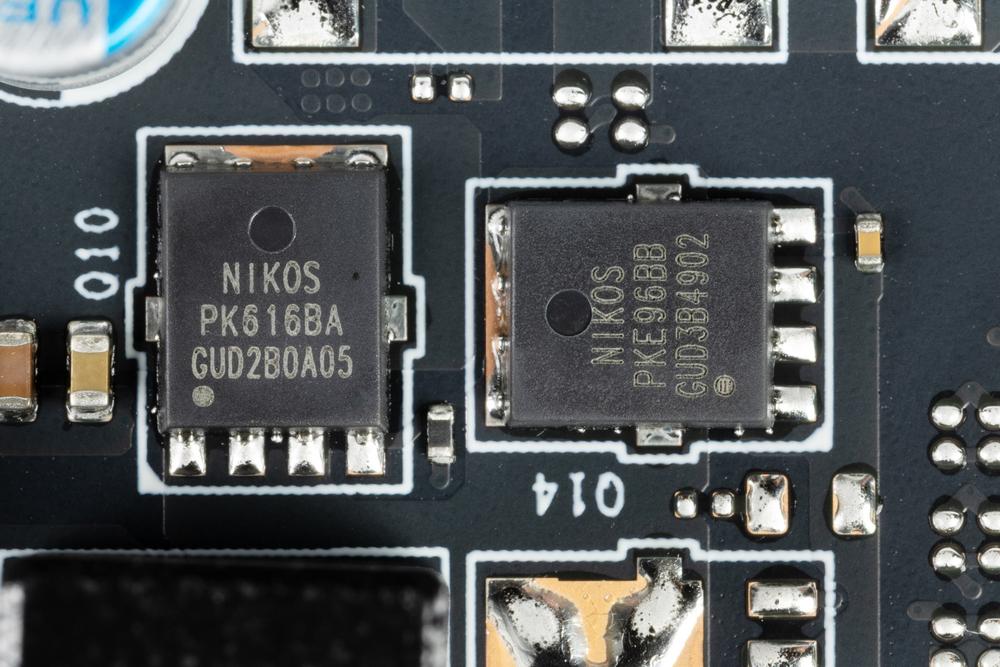

Полевые транзисторы подсистемы памяти — Элементы преобразователя питания микросхем памяти Micron.

Кратко о производительности семейства и позиционирование

Рассматриваемый графический адаптер базируется на чипе Nvidia и занимает пятое место в актуальной иерархии актуального поколения. Если сопоставлять новинку с продуктами прошлых линейки, она располагается аккурат между GeForce RTX 4070 и GeForce RTX 4060 Ti. В качестве главного оппонента из лагеря конкурентов выступает Radeon RX 9060 XT на 8 ГБ.

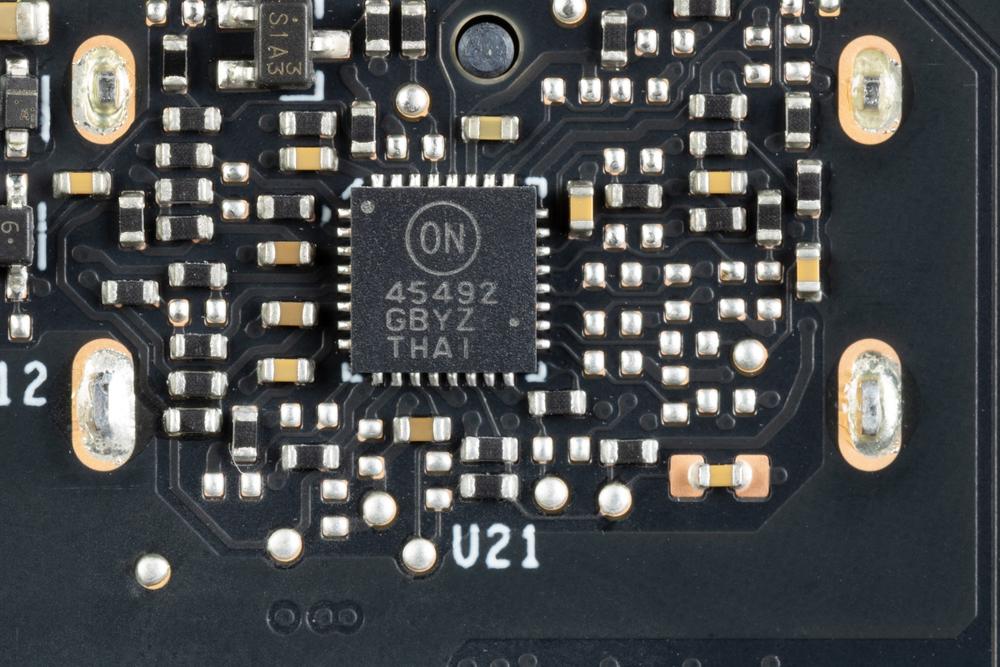

Контроллер мониторинга напряжений On Semi — Контроллер для отслеживания рабочих температур и напряжений.

Тестирование вентиляторов в утилите MSI Center — Интерфейс фирменной программы MSI Center для проверки работы кулера.

Управление параметрами видеокарты в ПО — Инструменты мониторинга и настройки рабочих параметров графического чипа.

Мониторинг состояния видеокарты в реальном времени — Графики отслеживания температуры и нагрузки в фирменной программе.

В классических проектах без активации лучей и алгоритмов апскейлинга протестированный видеоадаптер позволяет с комфортом играть на максимальных настройках графики в разрешении 1080p (Full HD). Во многих проектах приемлемый уровень кадровой частоты сохраняется и в нативном разрешении 1440p (2.5K), тогда как тяжелый режим 2160p (4K) для данной модели дается с трудом.

Ситуация меняется при задействовании трассировки лучей в связке с фирменными технологиями масштабирования вроде DLSS. В разрешении Full HD можно смело выставлять высокие настройки без обязательного использования апскейлеров. Для 1440p технологии вроде DLSS 4 с многокадровой генерацией кадров (MFG) становятся обязательными, обеспечивая серьезный прирост плавности.

Технические характеристики и особенности платы

Компания MicroStar International выпустила классический компактный вариант на базе графического процессора GB206-300, который производится по современному техпроцессу TSMC 4N. Инженеры оснастили плату подсистемой питания из 7 фаз (5 для GPU и 2 для памяти), где задействованы надежные транзисторные сборки DrMOS AlphaΩ Semi AOZ5310NGI на 60 А и компоненты от Niko Semi.

Подсистема памяти GDDR7

Видеокарта получила 8 ГБ памяти стандарта GDDR7 SDRAM на базе четырех микросхем Micron, распаянных на лицевой стороне текстолита. Память работает на номинальной частоте 2333 МГц, обеспечивая эффективную пропускную способность на уровне 28 Гбит/с.

Напомню читателям физику расчета: для стандарта GDDR7 базовая частота умножается на коэффициент 12 за счет применения трехуровневого кодирования PAM3, режима удвоенной передачи данных DDR и двухканальной архитектуры. Для сравнения, в GDDR6X множитель равен 16 (благодаря PAM4), а в классической GDDR6 — 8 (из-за PAM2).

Конструктив, охлаждение и комплект

Плата MSI лишена подсветки и каких-либо излишеств, зато радует скромными габаритами: длина устройства составляет 22 см при толщине в 2 слота расширения. Для подачи питания используется проверенный временем 8-контактный разъем PCIe 2.0, а пиковое энергопотребление в тестах достигало 183 Вт.

Охлаждение базируется на компактном никелированном радиаторе с парой тепловых трубок, которые напрямую контактируют с кристаллом через термопасту. Поверх радиатора закреплен пластиковый кожух с двумя фирменными вентиляторами Stormforce диаметром 100 мм с семью рифлеными лопастями. В простое вертушки полностью останавливаются, когда температура GPU опускается ниже 50 градусов.

Результаты тестирования в играх

Для оценки возможностей ускорителя я изучил показатели в десятке актуальных игровых блокбастеров на максимальных настройках графики. Тестирование проводилось в трех разрешениях с использованием мощного стенда на базе процессора Ryzen 9 9950X3D.

Растеризация против трассировки лучей

В традиционных проектах без трассировки рассматриваемый графический адаптер демонстрирует результаты наравне с Radeon RX 9060 XT (8 ГБ), уверенно опережая ускоритель Arc B580 и модель прошлого поколения RTX 4060 Ti. В тестах с активным ray tracing и DLSS новинка вырывается в лидеры среди 8-гигабайтных решений благодаря поддержке DLSS 4 с многокадровой генерацией.

Итоговые рейтинги полезности и производительности показывают, что в чистой растеризации карта немного уступает продукции AMD по соотношению цены и возможностей, но в сценариях с продвинутыми алгоритмами ИИ-генерации кадров выглядит очень конкурентоспособно.
