Большинство современных материнских плат формата ATX и micro-ATX оснащаются значительно большим количеством разъемов, чем может потребоваться даже продвинутому пользователю. В среднем, опытный сборщик использует лишь 6–7 портов из 18–20 доступных, причем эта цифра заметно снижается, если владелец не планирует внедрять сложную RGB-подсветку или отдает предпочтение воздушному охлаждению вместо жидкостных систем (AIO). Вполне естественно чувствовать себя избалованным выбором при таком изобилии внутренних разъемов, однако на практике часто случается так, что по-настоящему полезные коннекторы остаются незанятыми с момента первого включения ПК и до конца его жизненного цикла. Одной из самых серьезных упущенных возможностей является внутренний разъем USB 2.0, способный обеспечить как расширение функциональности, так и улучшение эстетики сборки.

Что такое внутренний разъем USB 2.0 и каковы его функции

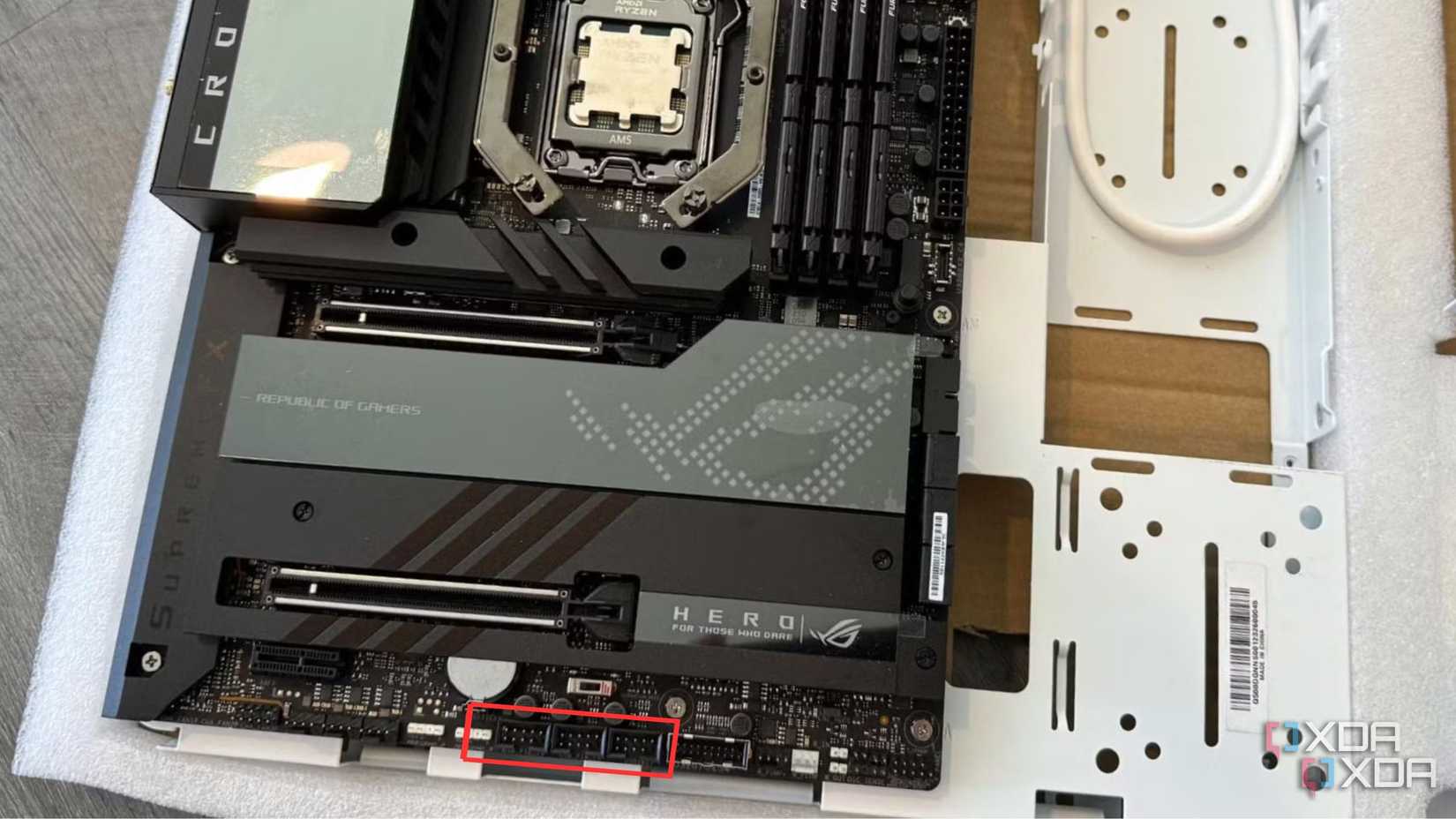

Местоположение разъемов USB 2.0 на плате может меняться в зависимости от производителя, однако в большинстве стандартных компоновок ATX и micro-ATX вы обнаружите один или несколько таких портов вдоль нижнего края печатной платы. Конструктивно это 9-контактный разъем, состоящий из одного ряда по пять контактов и второго ряда из четырех; такая конфигурация предотвращает риск случайного подключения кабеля «вверх ногами». Многие пользователи упускают из виду важную деталь: этот интерфейс одновременно подает питание 5В и передает данные на скорости до 480 Мбит/с. Это означает, что периферийные устройства, рассчитанные на данный стандарт, получают и энергию, и управляющий сигнал через один коннектор, избавляя вас от необходимости прокладывать дополнительные кабели питания напрямую от блока питания.

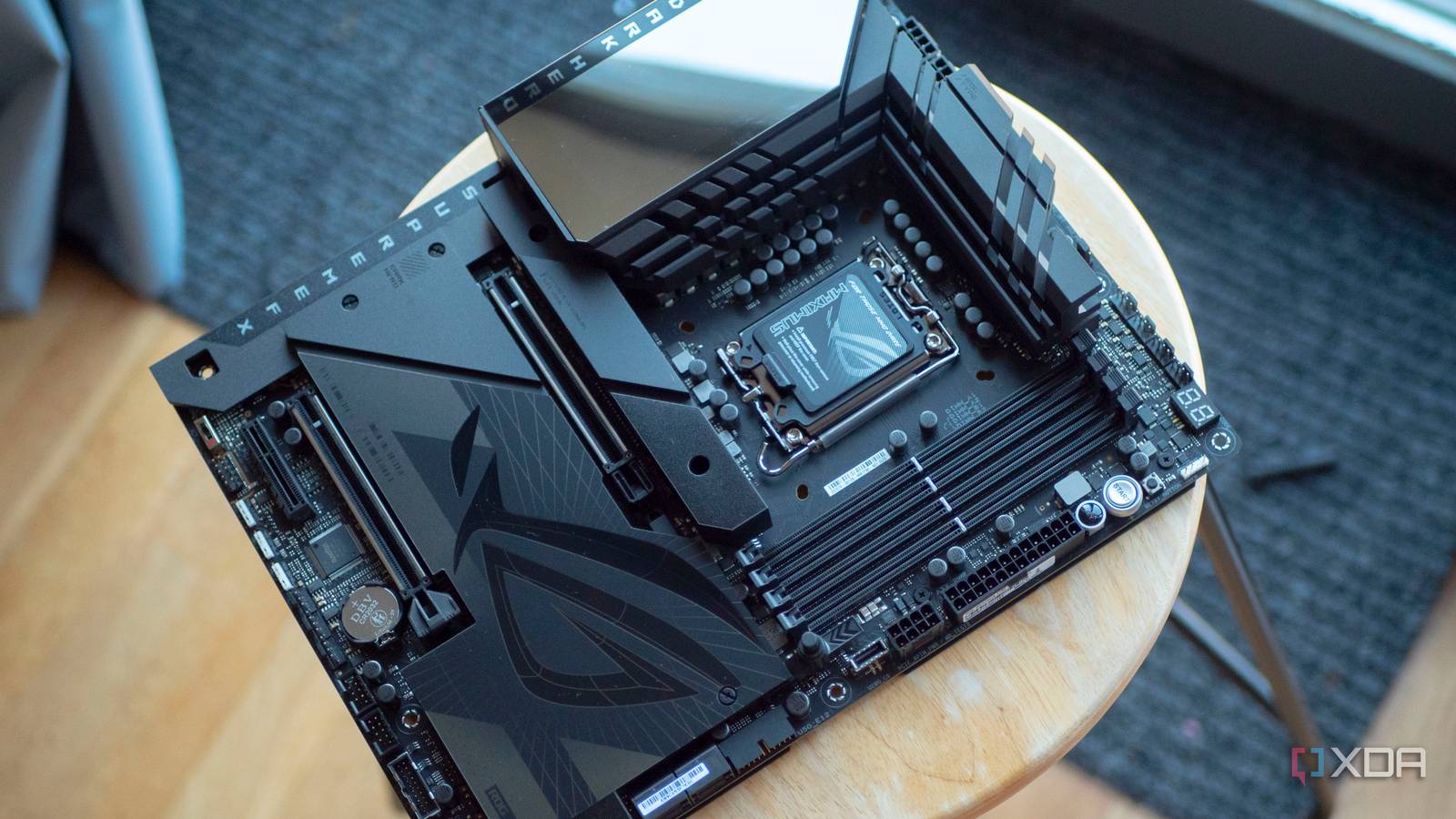

Несмотря на кажущуюся скромность технических характеристик, реальный спрос на эти разъемы остается высоким, что вынуждает производителей увеличивать их количество даже на платах последнего поколения. Так, грядущая линейка материнских плат ROG Glacial X870E будет оснащена сразу тремя портами USB 2.0 вместо привычных двух. Аналогичный тренд прослеживается и в других сериях, включая The Dark Hero, TUF Gaming Neo и ROG Strix Neo.

Возможности использования внутреннего USB 2.0

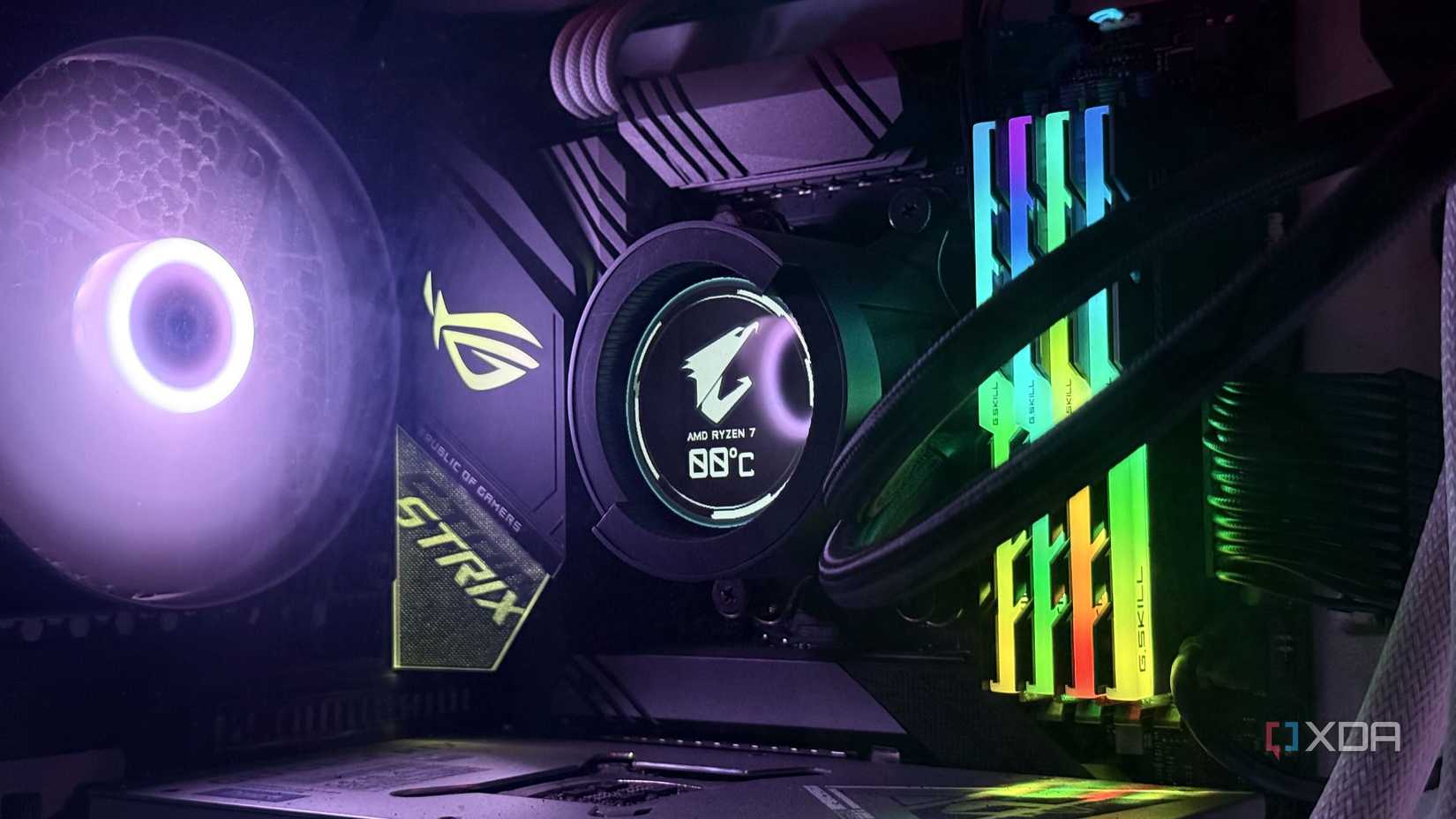

Если вы используете систему жидкостного охлаждения с LCD-экраном на водоблоке, скорее всего, вы уже заняли один из портов USB 2.0 для передачи данных телеметрии и вывода анимаций. То же самое касается многих хабов для управления RGB-подсветкой и контроллеров вентиляторов от таких крупных производителей, как Corsair, Lian Li или NZXT. Тем не менее, это лишь малая часть потенциала данного интерфейса.

Широкий спектр применения

Разъемы USB 2.0 идеально подходят для подключения Bluetooth-адаптеров, панелей мониторинга датчиков, контроллеров освещения и даже USB-расширителей, которые позволяют разделить один разъем на два независимых внутренних порта. Это крайне актуально для владельцев систем малого форм-фактора (SFF), где борьба за свободное пространство внутри корпуса и аккуратный кабель-менеджмент становятся приоритетной задачей. Стоит заметить, что для указанных сценариев пропускная способность практически никогда не становится ограничением. Мониторинг системных показателей, управление профилями подсветки, настройка кривых вентиляторов и работа небольших LCD-экранов даже близко не приближаются к пределу в 480 Мбит/с, что делает этот интерфейс идеальным низкоскоростным решением для устройств, которым не требуется высокая пропускная способность.

Практический пример: как это меняет работу за ПК

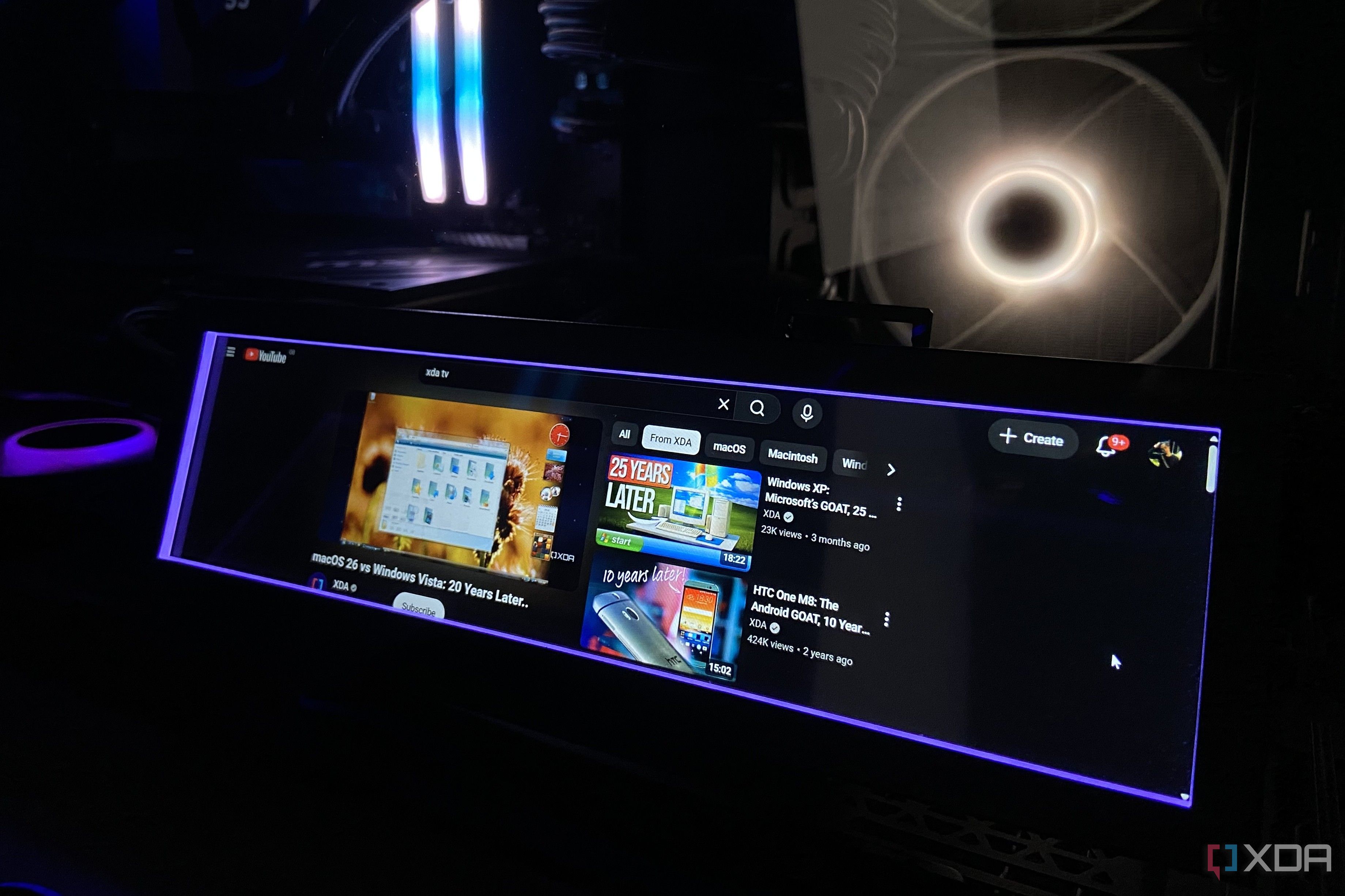

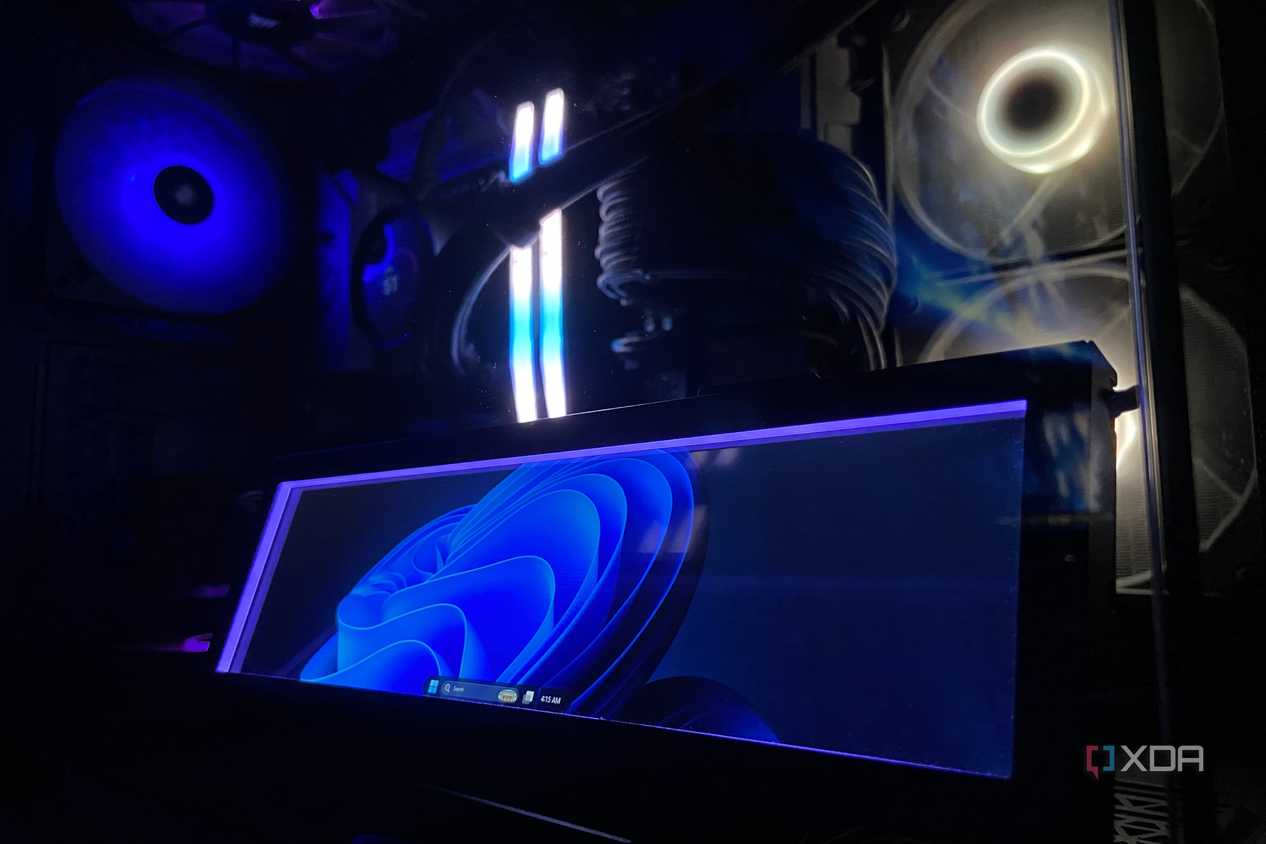

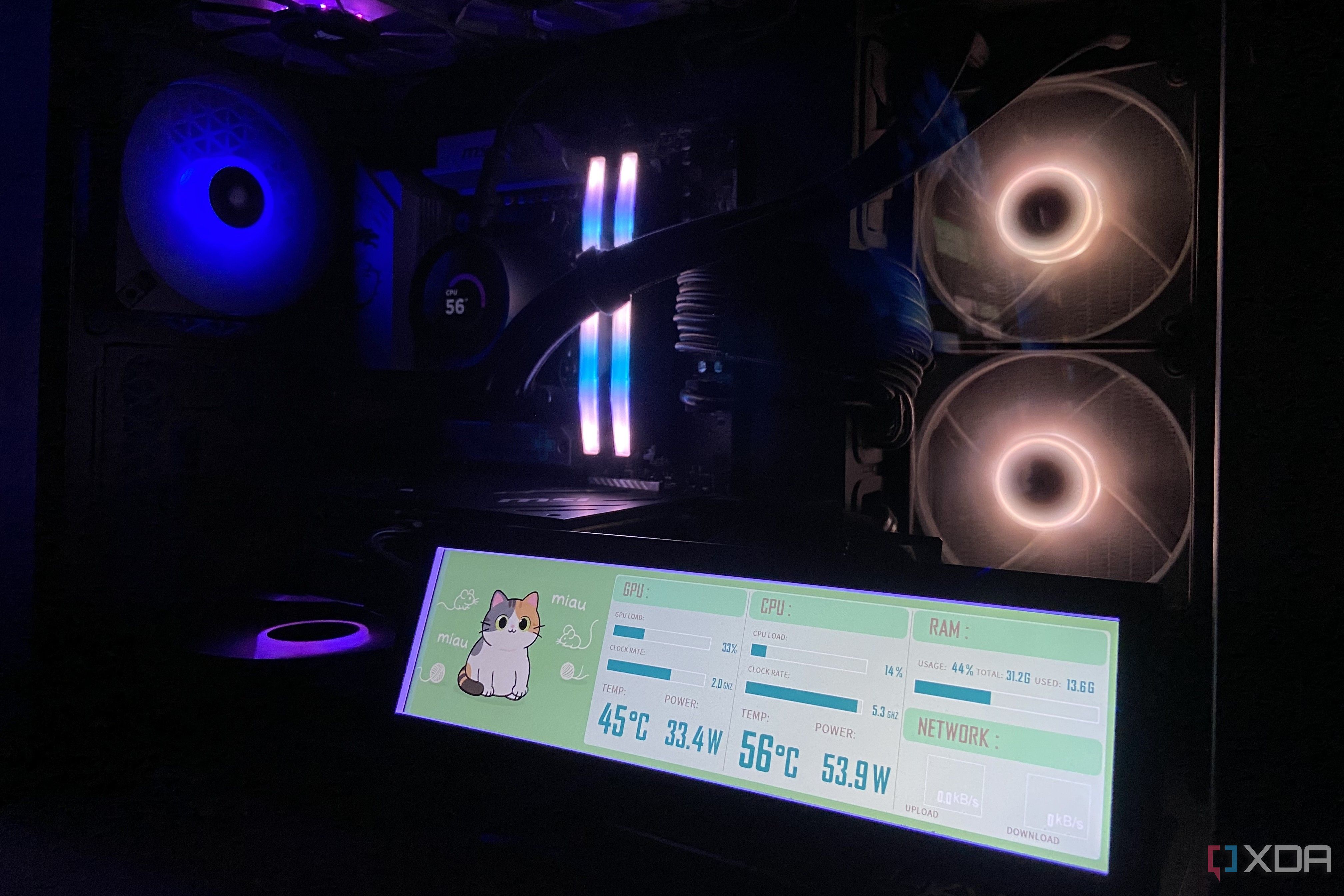

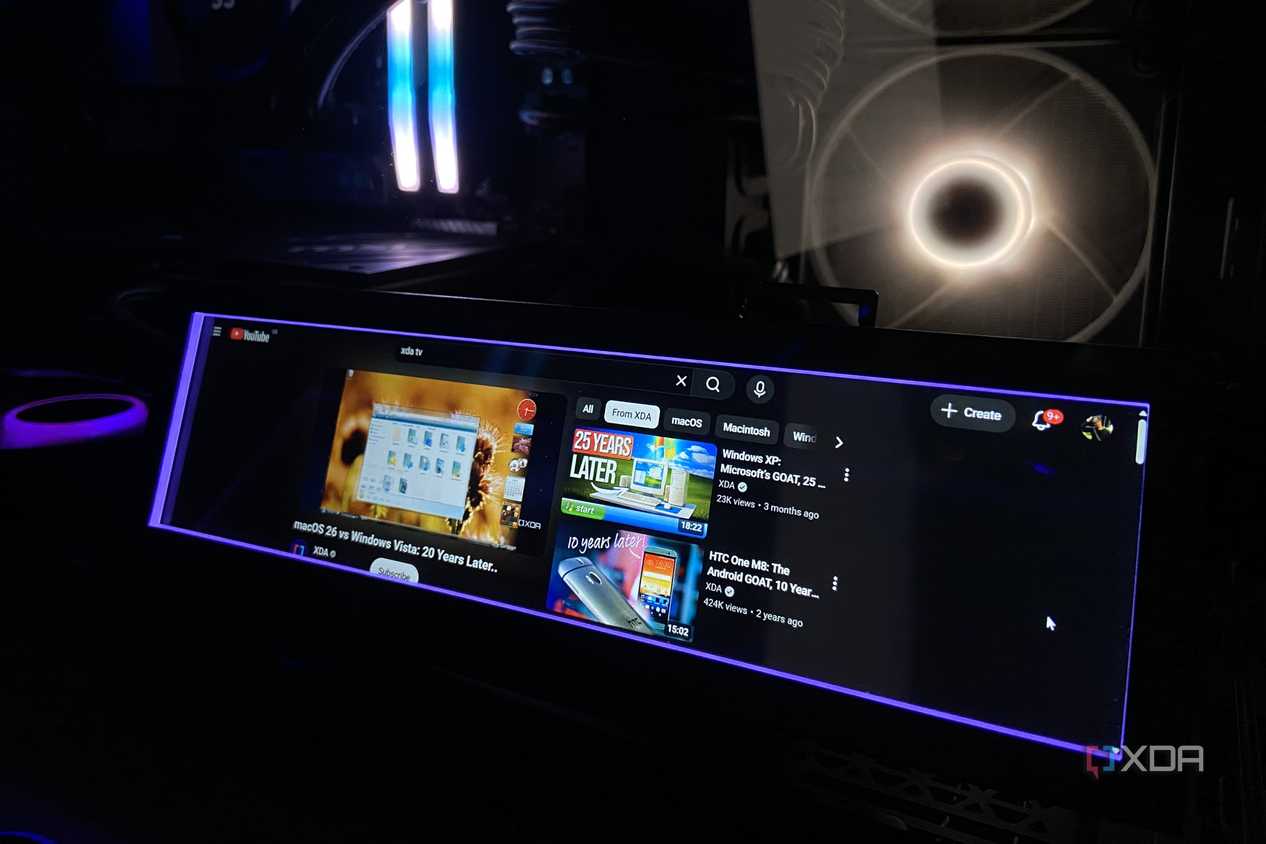

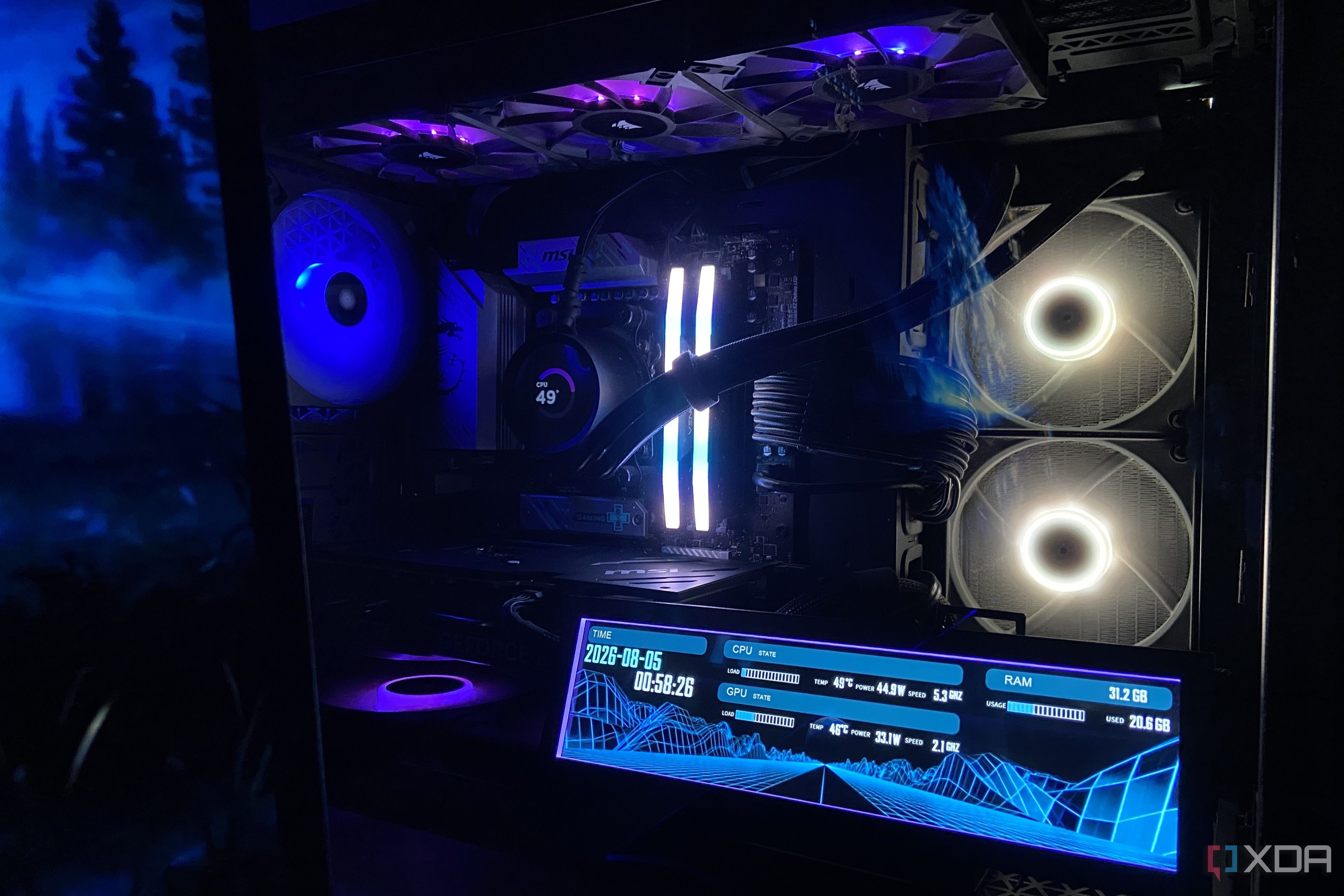

Одним из самых удачных примеров использования такого разъема является установка 8,8-дюймового универсального экрана от Lian Li. Первоначально этот компонент приобретался лишь для отслеживания температуры графического и центрального процессоров без необходимости постоянно открывать программные оверлеи. Однако со временем стало ясно, что панель может полноценно функционировать как второй рабочий стол. На нее удобно перетаскивать вкладки, которые занимают слишком много полезного места на основном мониторе — например, фоновые видеоролики с YouTube или медиаплееры для управления музыкой.

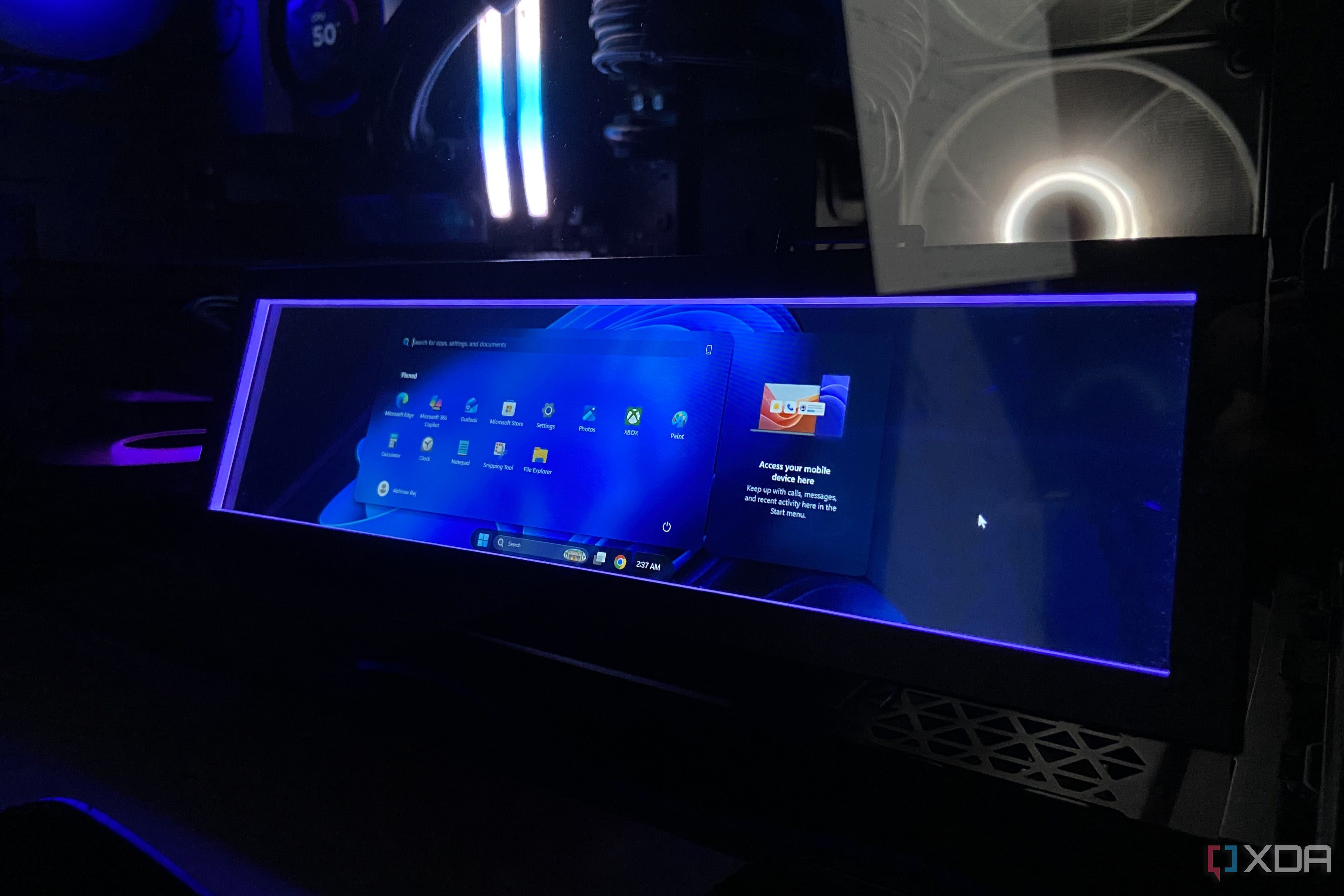

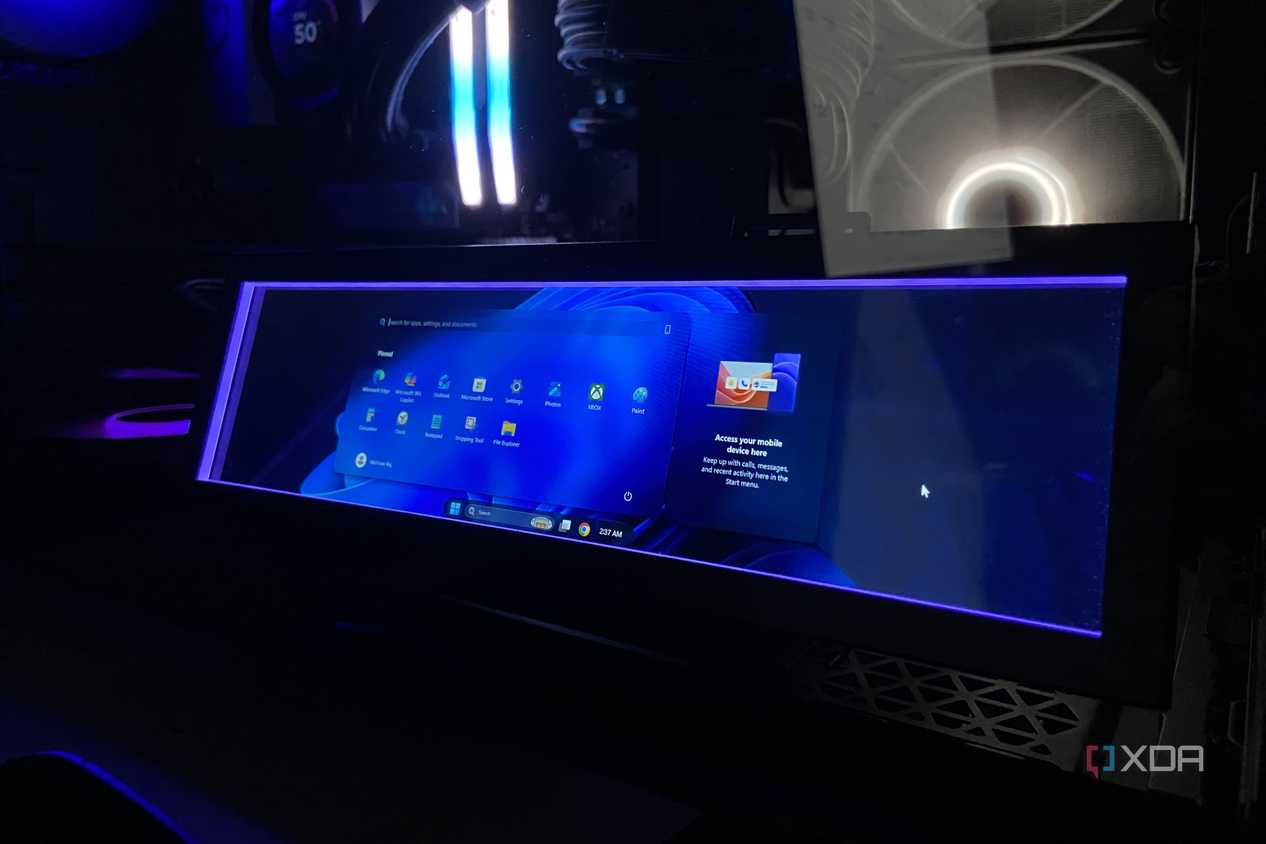

Установка такого экрана была бы невозможна без использования внутреннего разъема USB 2.0. Питание устройства составляет около 3,8 Вт, а разрешение 1920×480 пикселей гарантирует, что лимит пропускной способности интерфейса не станет «узким местом». Драйвер Lian Li L-Connect 3 регистрирует экран в Windows как полноценный дополнительный дисплей, позволяя расширить рабочий стол. Это элегантное и простое решение наглядно демонстрирует, насколько полезным может быть этот часто игнорируемый разъем. При подборе комплектующих для будущего апгрейда или новой сборки обязательно учитывайте наличие и количество свободных портов USB 2.0. Хотя это не самый быстрый интерфейс на вашей материнской плате, его универсальность позволяет легко подключать разнообразную периферию, управлять освещением или устанавливать дополнительные экраны, не занимая при этом дефицитные порты на задней панели ввода-вывода.
