Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro: характеристики и тесты

Теги :

Современный рынок защитного оборудования пополняется бюджетными решениями, среди которых особое место занимает линейно-интерактивный ИБП Ippon Simple 650 Euro, разработанный для защиты домашней и офисной техники. В данном материале подробно рассмотрены технические параметры, особенности конструкции и результаты комплексных испытаний устройства.

Линейка недорогих ИБП включает в себя две модификации с предельной мощностью 650 и 850 вольт-ампер. Младшая модель Ippon Simple 650 Euro оснащена двумя выходными евророзетками стандарта Schuko и позиционируется как доступный вариант для стабильного питания персональных компьютеров, мониторов и телекоммуникационного оборудования.

Задняя панель ИБП Ippon Simple 650 Euro с розетками — Расположение выходных розеток Schuko на тыльной панели корпуса

Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro: характеристики и тесты — изображение 15

Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro: характеристики и тесты — изображение 16

Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro: характеристики и тесты — изображение 17

Описание и технические параметры

Рассматриваемый источник бесперебойного питания рассчитан на номинальное входное напряжение 230 В в диапазоне от 162 до 290 В. Заявленная выходная мощность составляет 650 В·А или 360 Вт. Устройство оборудовано функцией автоматической регулировки напряжения AVR, поддерживает холодный старт без подключения к электросети и обеспечивает фильтрацию высоковольтных импульсных помех.

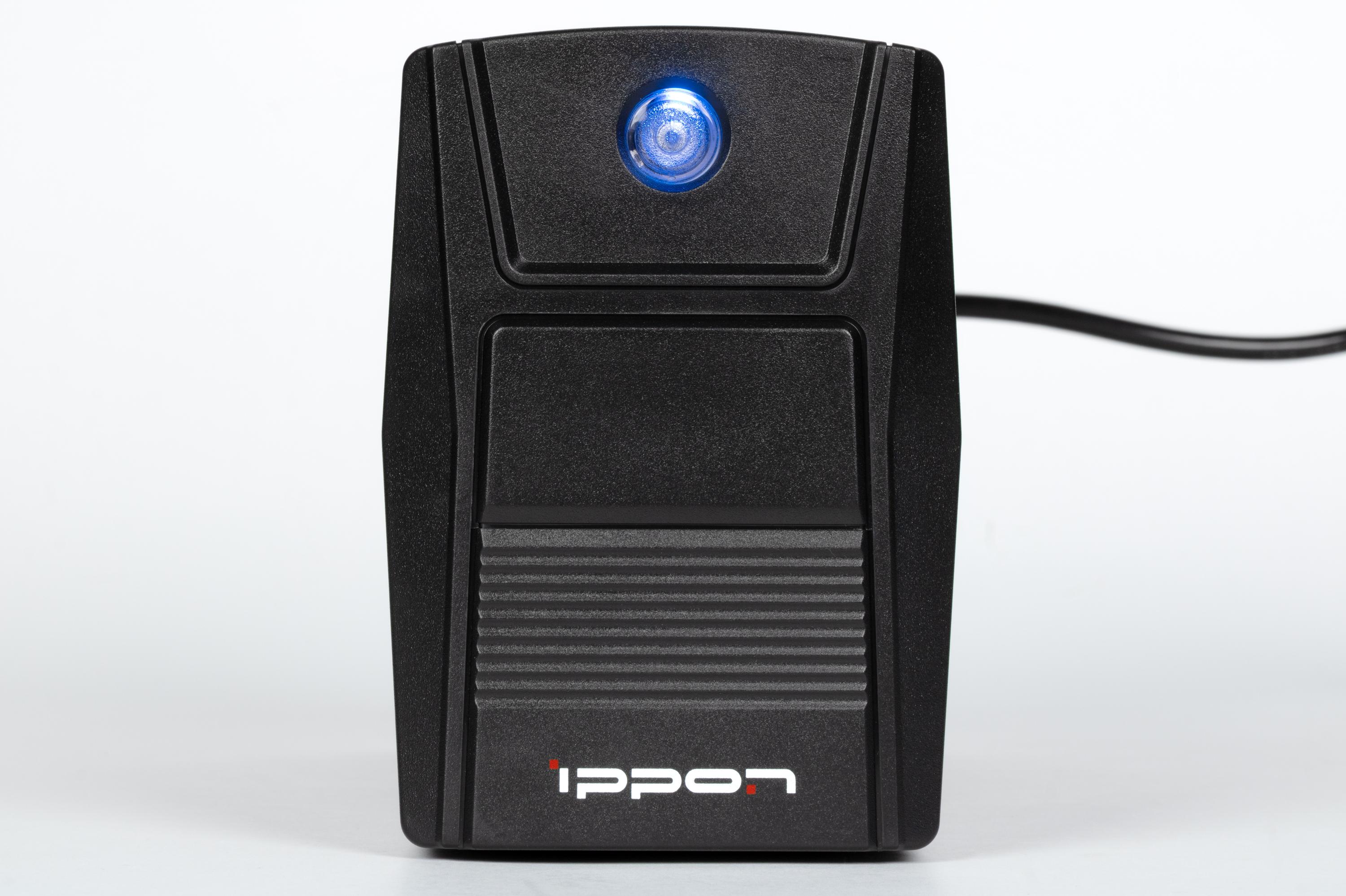

Лицевая панель ИБП Ippon Simple с кнопкой Power — Кнопка питания со встроенным синим индикатором на передней панели

Обе выходные розетки подключены к инвертору и системе AVR, гарантируя бесперебойное питание подключенной техники. В комплект поставки входят сам прибор и подробные инструкции на русском и казахском языках, упакованные в коробку из стандартного картона.

Внешний вид и внутреннее устройство

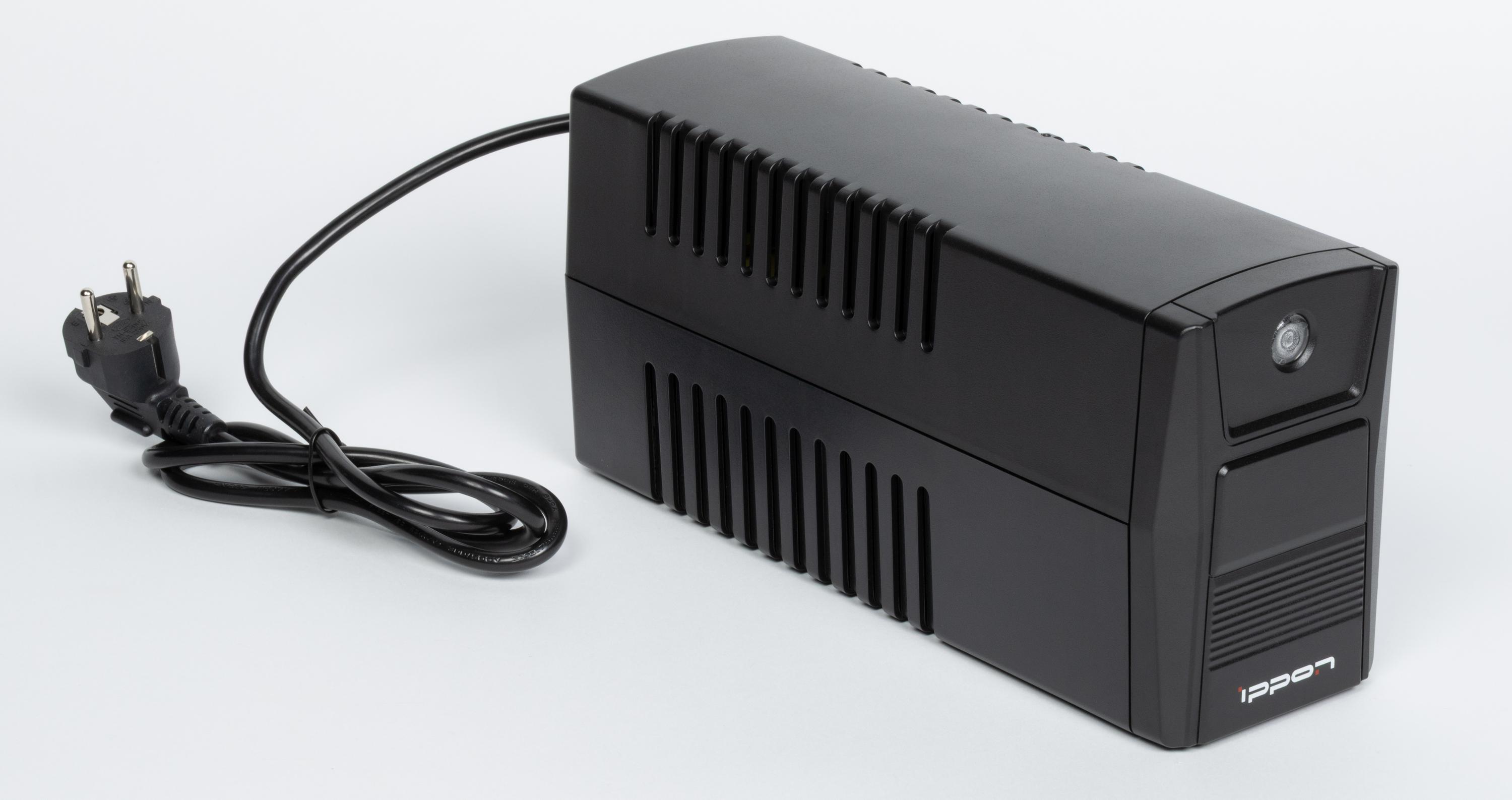

Корпус прибора выполнен из матового черного пластика в виде компактного вытянутого бруска. На тыльной стороне находятся две розетки Schuko и отверстие для несъемного кабеля питания с защитой от перетирания. Единственным органом управления на лицевой панели выступает кнопка Power со встроенным светодиодным индикатором синего цвета. Пассивное охлаждение реализовано за счет вертикальных вентиляционных прорезей на боковых плоскостях.

Для доступа к внутренним компонентам необходимо открутить четыре крепежных самореза на днище и снять П-образную крышку вместе с лицевой панелью. Внутри располагаются трансформатор на Ш-образных пластинах, плата с инвертором на четырех МОП-транзисторах DH020N03 с небольшим алюминиевым радиатором, а также пять реле для коммутации.

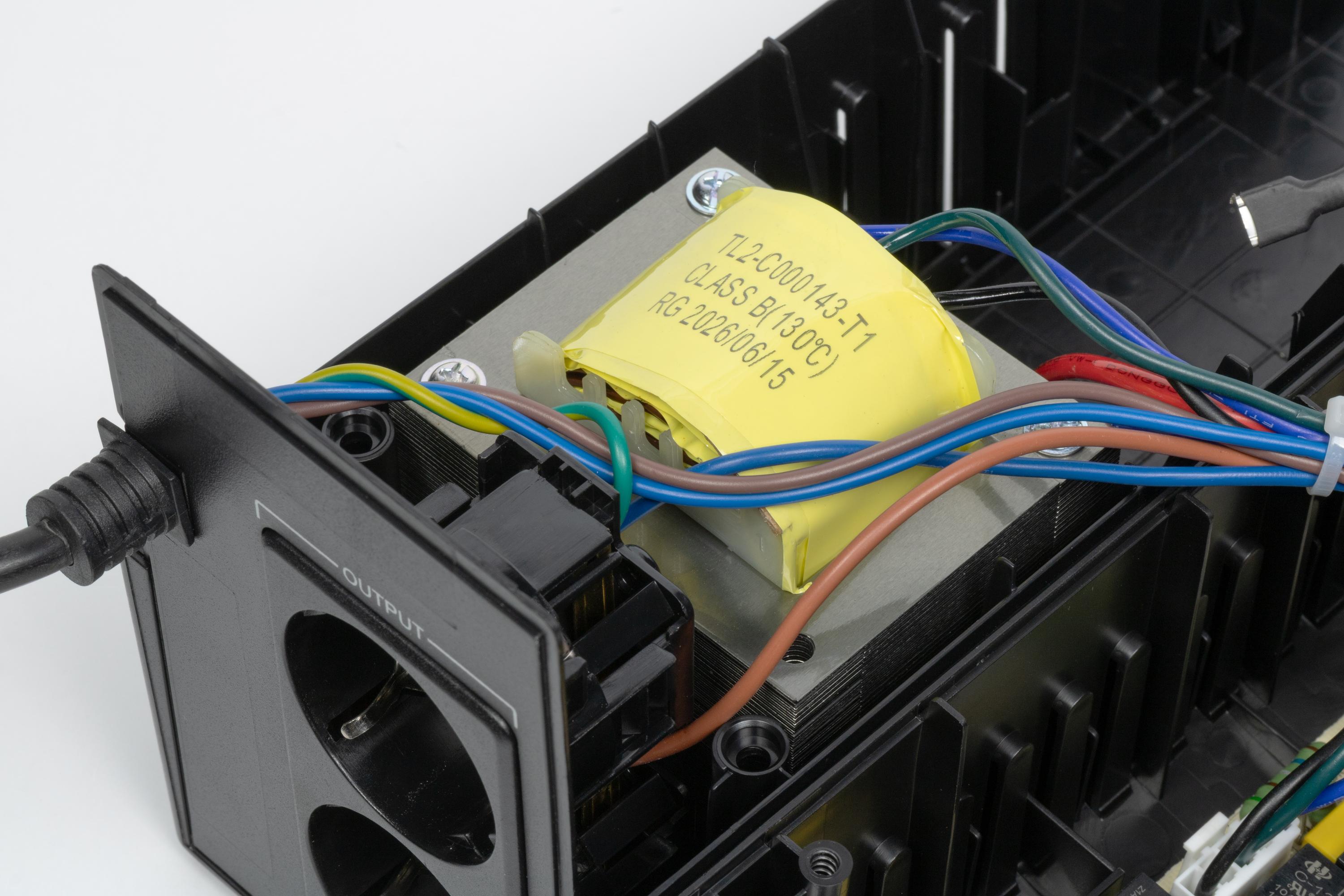

Внутреннее устройство ИБП Ippon Simple 650 Euro — Расположение трансформатора, платы и аккумуляторной батареи внутри корпуса

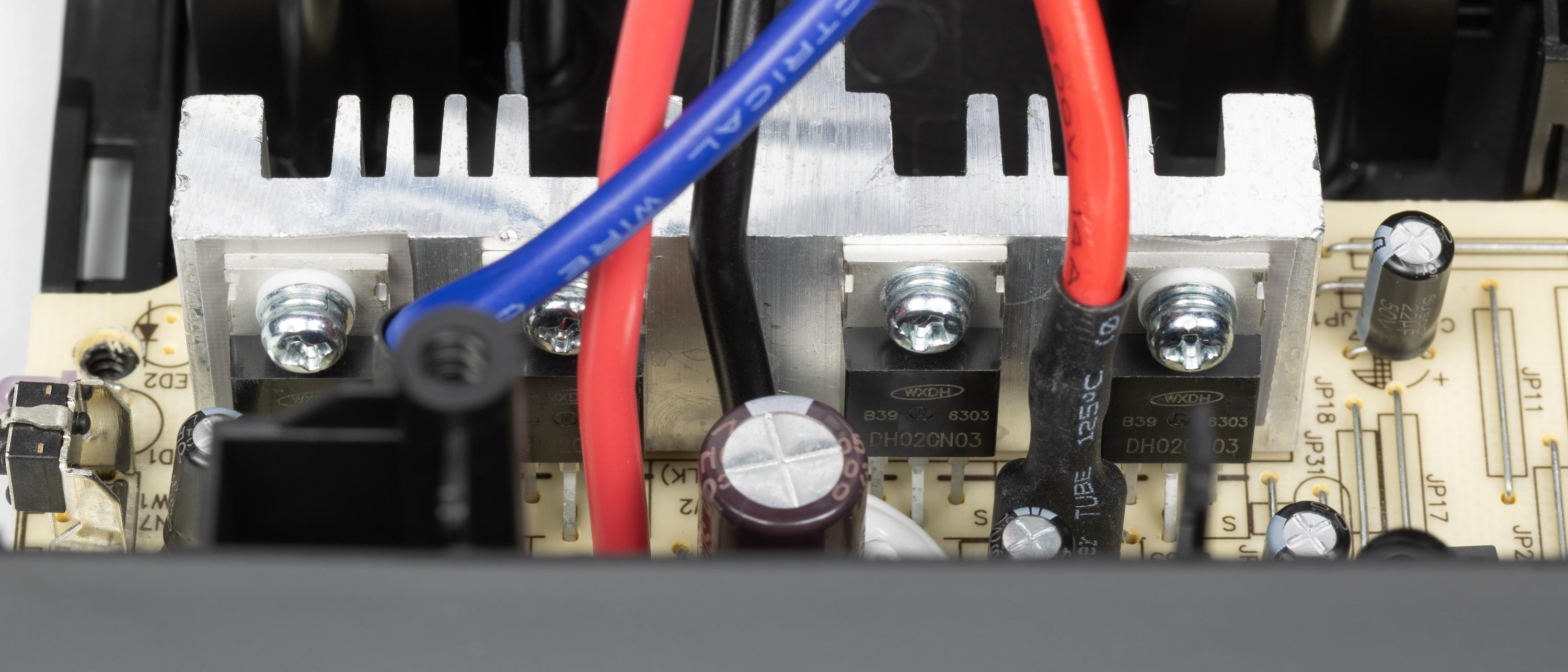

Радиатор и транзисторы инвертора ИБП — Алюминиевый радиатор с транзисторами над аккумуляторной батареей

Аккумуляторная батарея и зарядка

Внутри устройства установлена свинцово-кислотная батарея марки MHB с напряжением 12 В и емкостью 7 А·ч, рассчитанная по стандарту 20-часового разряда. Процесс восполнения энергии начинается сразу после подключения шнура питания к розетке, независимо от положения кнопки включения. Замеры показали, что максимальный ток заряда достигает 1,4 А в первые минуты, после чего постепенно снижается. Полное восстановление энергии после глубокого разряда занимает от полутора до шести часов в зависимости от предшествующей нагрузки.

Тестирование и результаты испытаний

Практическая проверка устройства охватывала несколько ключевых сценариев использования, включая работу при минимальных нагрузках, совместимость с современными блоками питания и поведение автоматического регулятора напряжения.

Проверка спецификаций и автономной работы

В ходе испытаний функция холодного старта сработала корректно. При тестировании с компьютером, оснащенным блоком питания с активным корректором мощности, сбоев в работе не зафиксировано. Собственное энергопотребление включенного аппарата составляет около 13 Вт, а в процессе зарядки аккумулятора показатель возрастает. Форма выходного напряжения в батарейном режиме представляет собой модифицированную синусоиду, геометрия которой меняется в зависимости от подключенной нагрузки.

Форма выходного напряжения при нагрузке 100 Вт — Осциллограмма модифицированной синусоиды при подключении нагрузки 100 Вт

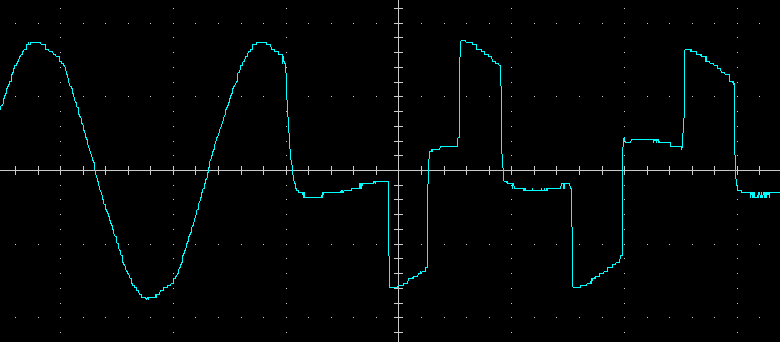

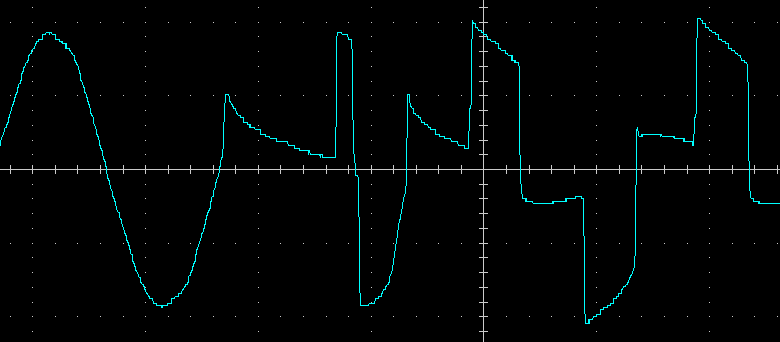

Форма выходного напряжения при нагрузке 400 В·А — Осциллограмма выходного сигнала при нагрузке 400 В·А (PF = 0,7)

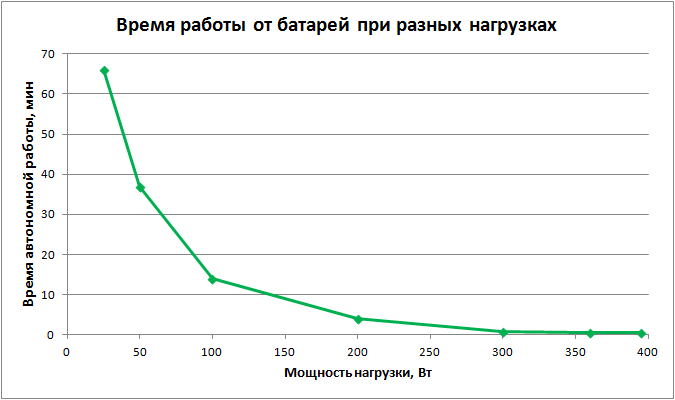

Автономная работа при различных уровнях мощности продемонстрировала соответствие заводским нормативам. Например, при нагрузке 100 Вт устройство проработает чуть более 14 минут, а при 360 Вт — около 33 секунд. В процессе работы срабатывает звуковая сигнализация, предупреждающая о разряде батареи.

Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro: характеристики и тесты: Нагрузка 100 Вт — Нагрузка 100 Вт

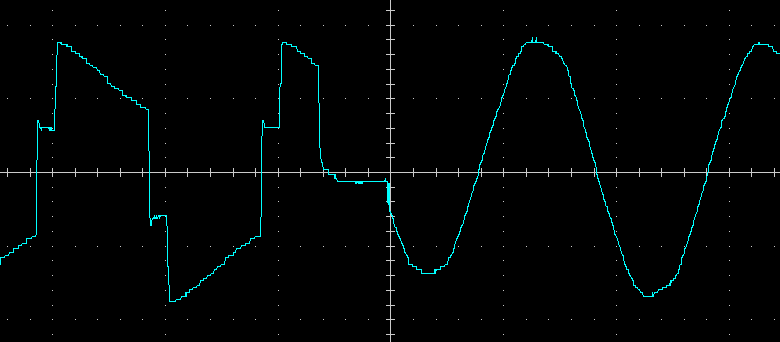

Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro: характеристики и тесты: Нагрузка 400 В·А (PF = 0,7) — Нагрузка 400 В·А (PF = 0,7)

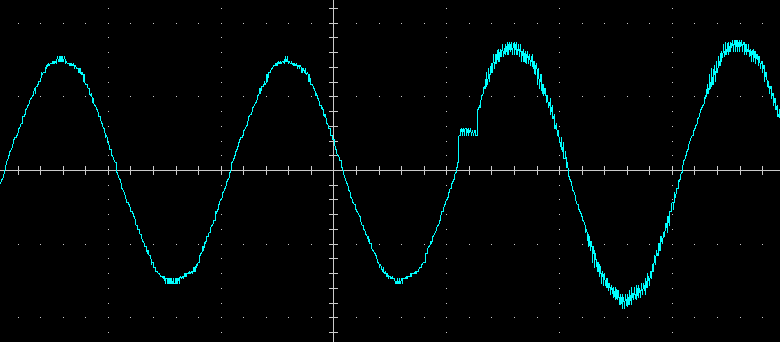

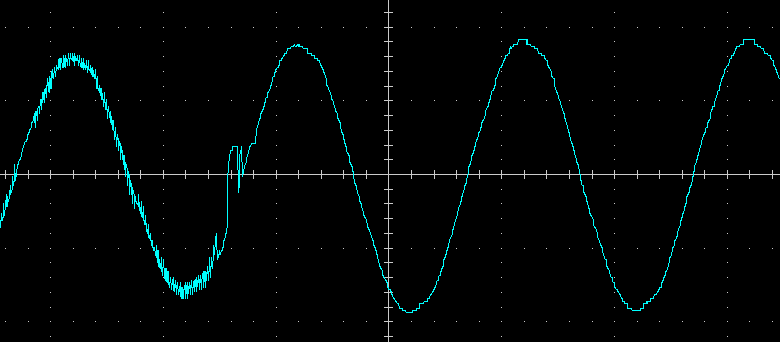

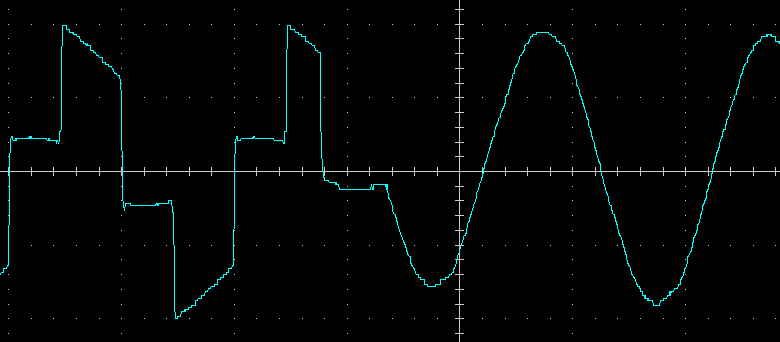

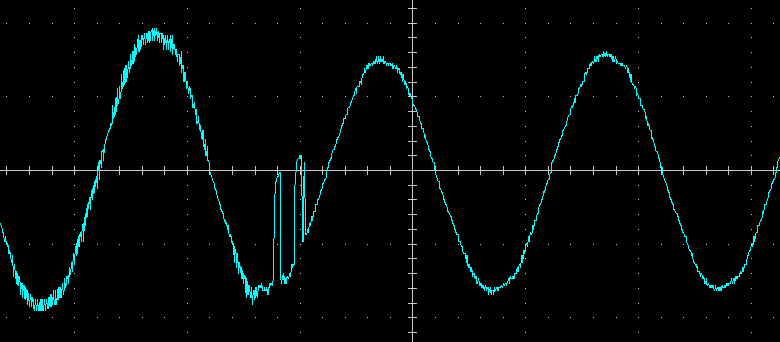

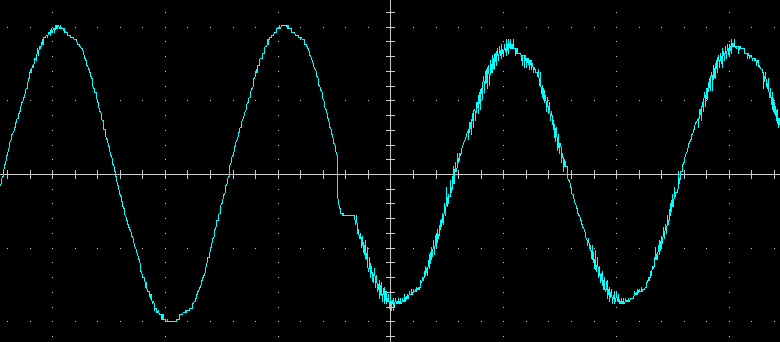

Регулировка напряжения и переходные процессы

Система AVR функционирует в двух ступенях, корректируя отклонения входного вольтажа. Исследования показали, что выходные показатели в большинстве режимов укладываются в допустимые отклонения по стандартам ГОСТ, хотя при некоторых просадках входной сети напряжение может снижаться до 194 В, что остается безопасным для импульсных блоков питания. Время переключения между режимами не превышает заявленных 10 мс, укладываясь в типовой диапазон от 2 до 6 мс.

Заключение

Источник бесперебойного питания подтвердил соответствие заявленным характеристикам и требованиям стандартов качества. Модель демонстрирует умеренный уровень шума от трансформатора, простую световую и звуковую индикацию без возможности подключения к ПК для мониторинга, а также эффективную защиту оборудования при минимальных затратах.
