Как я разобрал свою видеокарту ради устранения заводского дефекта

Недавно я столкнулся с неприятной проблемой: моя видеокарта спустя всего несколько недель после покупки начала сильно греться в зоне hotspot. Температурные показатели доходили до 100°C, заставляя кулеры работать на предельных оборотах, хотя я предпочел разобраться с дефектом самостоятельно, чем сразу сдавать устройство по гарантии.

Подобные сложности часто возникают из-за особенностей охлаждения современных графических адаптеров, где кристаллы кремния контактируют с радиаторами напрямую. В этой статье я взял видеокарту и протестировал разные варианты термоинтерфейсов, чтобы найти долговечное решение против перегрева.

Почему температура GPU hotspot важнее, чем кажется

Обычная температура графического чипа далеко не всегда отражает реальную картину нагрева. Игровые видеокарты потребляют сотни ватт энергии, которая преобразуется в тепло внутри корпуса. Однако между штатным нагревом платы и моей проблемой существовала огромная разница, уходящая корнями в особенности конструкции графических процессоров.

В отличие от классических десктопных процессоров, кремниевый кристаллы видеокарт не оснащаются защитной теплораспределительной крышкой. Это просто полированный кусок сверхчистого кремния, который контактирует с медной или никелированной подошвой радиатора. Из-за разницы коэффициентов теплового расширения материалов при нагреве и остывании происходят микроскопические смещения.

Традиционная паста под воздействием таких циклов выдавливается и смещается в стороны от самых горячих точек. Этот процесс называют «эффектом насоса» или thermal pump-out, и именно он привел к деградации термоинтерфейса на моем устройстве.

Вскрытие видеокарты и обнаружение проблемы

Когда дельта между температурой ядра и самой горячей точки стабильно превышает 30°C, это серьезный повод проверить состояние термопасты. Конечно, для диагностики не обязательно сразу разбирать устройство — достаточно запустить стресс-тест в программе OCCT и оценить показатели.

Мои тесты показывали колоссальную разницу в 50°C. В пиковых нагрузках hotspot доходил до 110°C, в то время как чип и память оставались относительно холодными из-за ревевших на максимальных оборотах вентиляторов. Я решил самостоятельно обслужить карту, которая все еще находилась на гарантии.

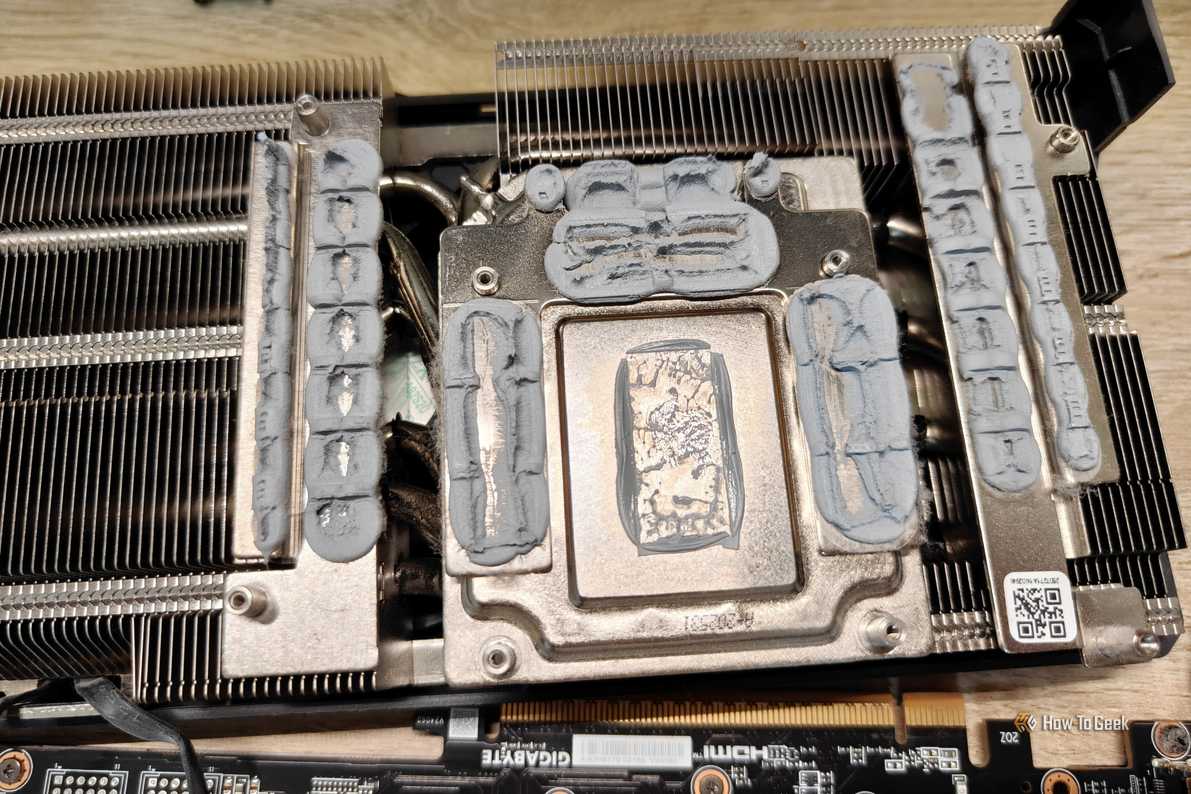

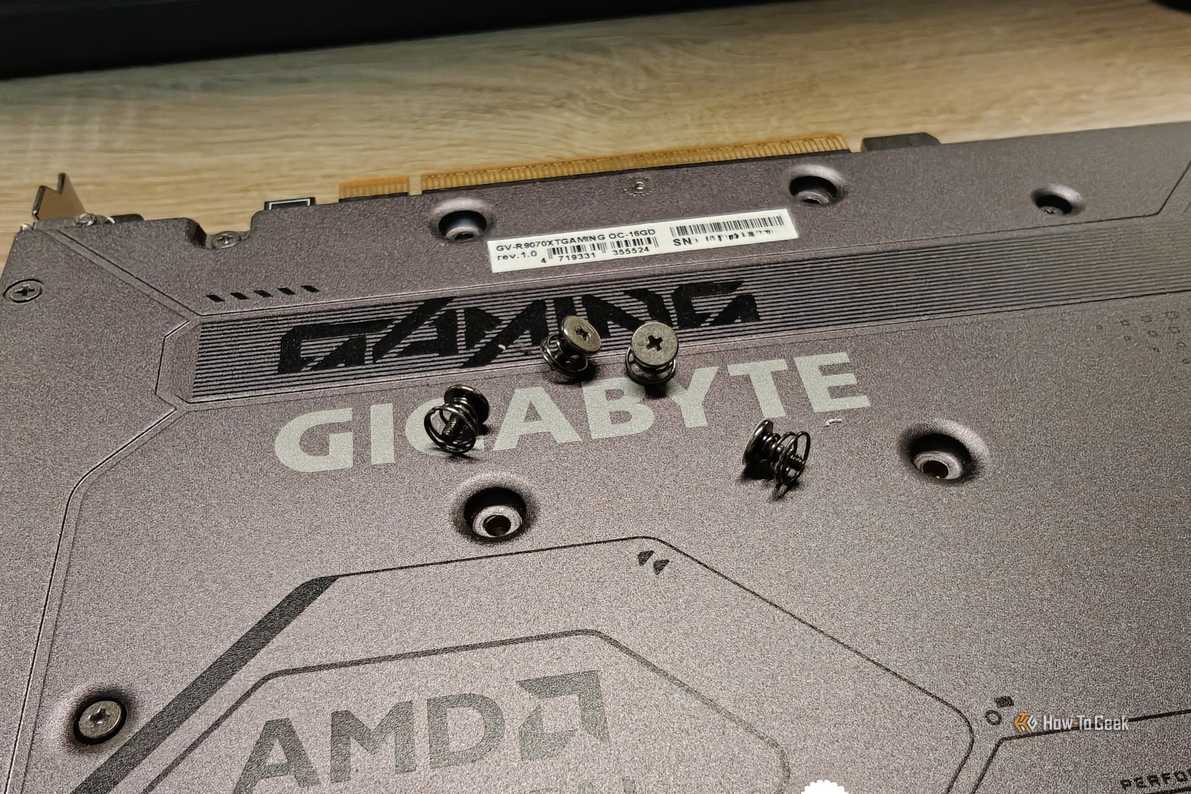

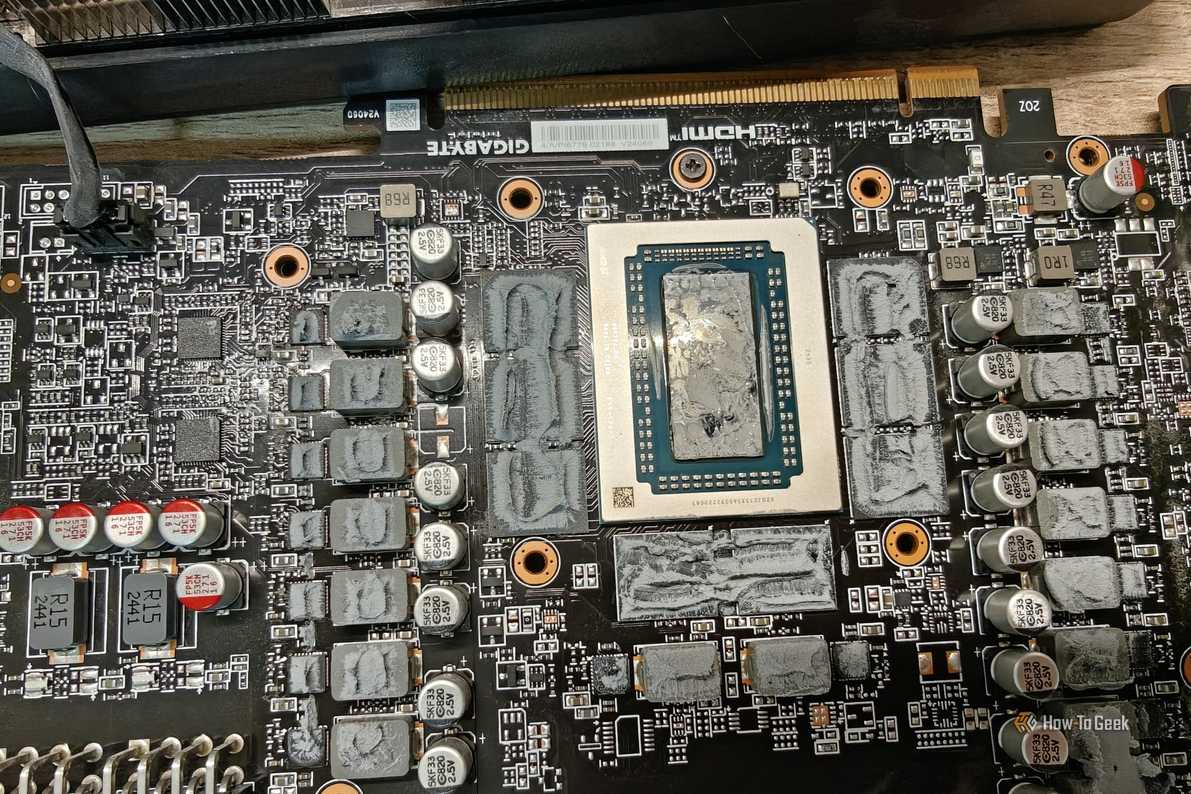

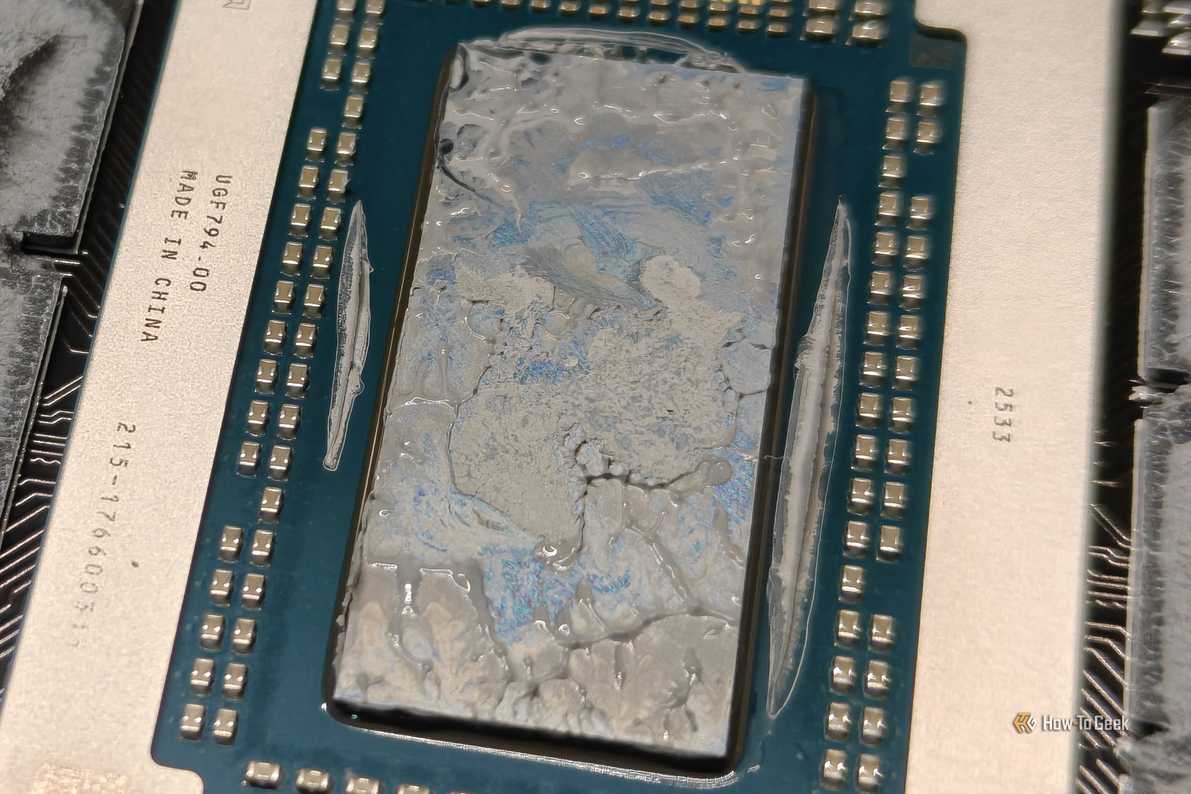

Аккуратно открутив крепежные винты на тыльной стороне и сняв систему охлаждения, я сразу посветил фонариком на кристалл. Мои худшие опасения подтвердились: паста в центре высохла и превратилась в хрупкую восковую массу, напоминающую термоинтерфейс на десятилетних ноутбуках.

Замена термопасты дала результат, но не решила проблему полностью

Перспектива отправки карты по гарантии с неопределенными сроками ожидания меня не привлекала, поэтому я решил исправить всё своими силами. Для временного или долговечного обслуживания я выбрал современную термопасту Arctic MX-7, которая отличается повышенной стойкостью к выдавливанию.

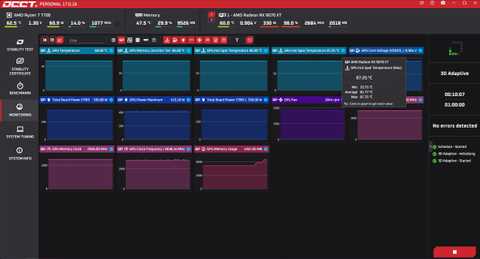

Тщательно очистив кристалл и основание радиатора спиртовыми салфетками, я нанес свежий слой пасты, стараясь не задеть заводскую термопрокладку на VRM и видеопамяти. Повторный запуск десятиминутного теста в OCCT продемонстрировал резкое падение температур и тишину от кулеров.

Максимальная дельта температур снизилась до 27°C, а средние показатели стали еще ниже. Сам чип и память при этом стали греться на пару градусов больше просто потому, что вентиляторы перестали раскручиваться до максимума при малейшей нагрузке.

Фазовые прокладки как лучшее долговечное решение

Хотя качественные пасты неплохо справляются с pump-out, для прямого контакта с кристаллом существует гораздо более эффективный материал — фазовые термопрокладки. Такие решения, как Honeywell PTM7950 или Thermal Grizzly PhaseSheet, твердые при комнатной температуре, но размягчаются при нагреве, заполняя все микронеровности.

Даже в размягченном состоянии они сохраняют высокую вязкость, исключая выдавливание. Именно поэтому многие производители железа перешли на них, и мне не повезло купить как раз ту версию видеокарты, где использовалась обычная паста.

Желая сделать ремонт окончательным, я решил снова разобрать устройство, чтобы заменить свежую пасту на фазовую прокладку, заодно обновив термозамазку на VRM.

Установка фазовой прокладки для защиты от деградации

Я приобрел небольшой лист Honeywell PTM7950 и тюмок термозамазки для сопутствующих элементов. Перед монтажом я положил прокладку в морозилку на 15 минут, как советуют энтузиасты на форумах, чтобы ее было проще ровно обрезать.

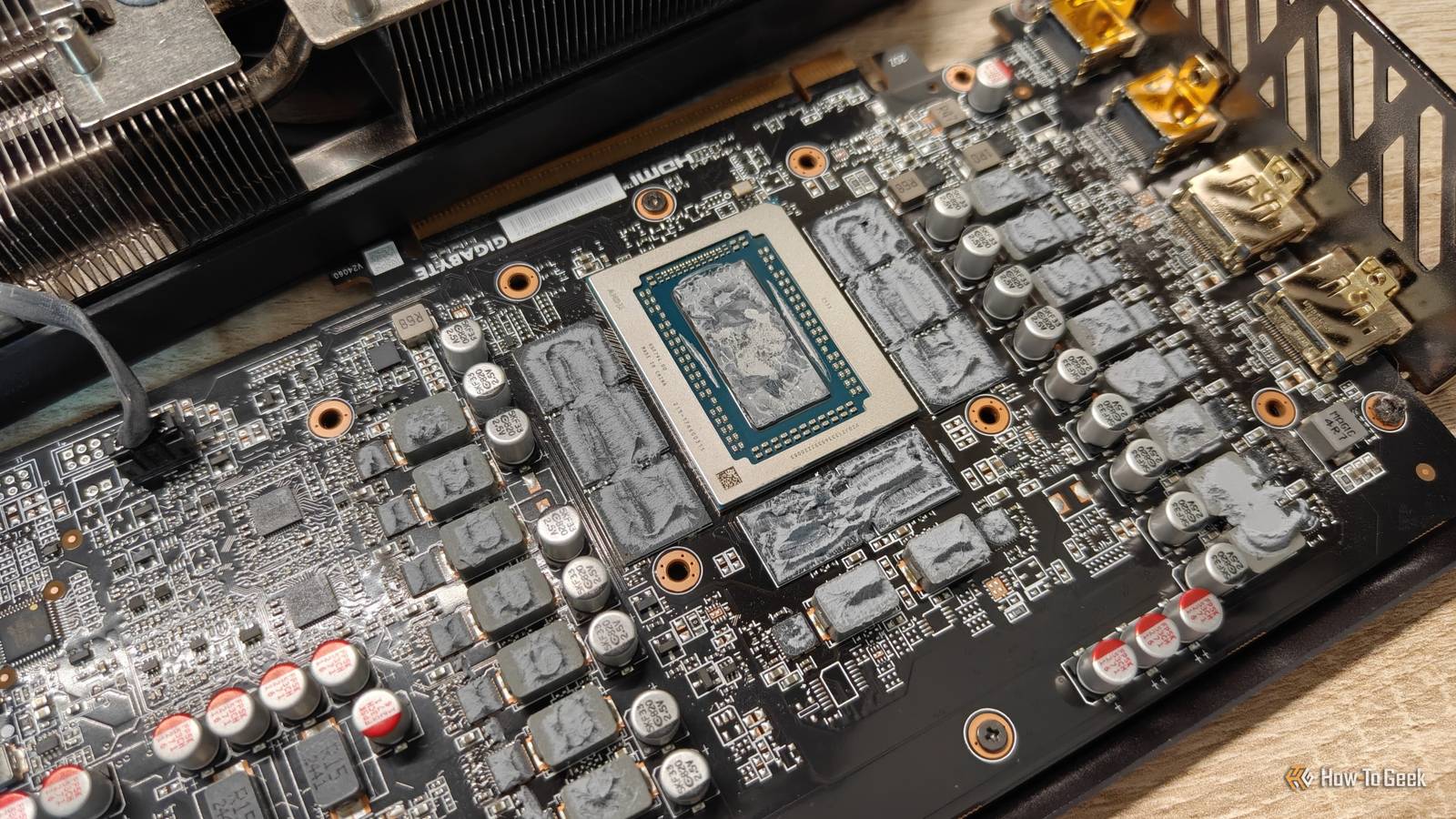

Очистив плату от старых материалов, я достал прокладку из морозилки, вырезал кусок по размеру кристалла с небольшим запасом, снял защитную пленку и аккуратно разместил по центру. Поскольку материал не проводит электричество, небольшой выход за пределы кристалла безопасен.

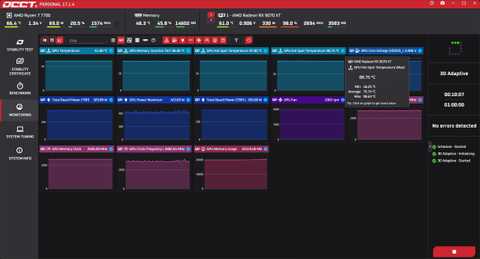

После сборки я дал системе пройти через несколько циклов нагрева и остывания во время обычного использования, чтобы материал полностью заполнил оставшиеся воздушные зазоры. Финальные замеры показали результаты на уровне свежей термопасты, но главный плюс фазовых прокладок заключается в их долговечности, избавляющей от необходимости регулярного обслуживания.
