Обзор комплекта MID49 EVF Cable & XLR Handle Riser для Sony FX5

Для операторов и видеографов, использующих полнокадровую кинокамеру Sony FX5, эргономика и гибкость настройки обвеса имеют решающее значение при работе на площадке. Компания MID49 анонсировала специализированный монтажный комплект MID49 EVF Cable & XLR Handle Riser with Mounting Kit for Sony FX5. Это комплексное аксессуарное решение разработано для того, чтобы дать владельцам камеры возможность свободно изменять положение электронного видоискателя Sony DVF-EL1, не теряя при этом возможности полноценно использовать оригинальную звуковую XLR-рукоятку.

Стандартная компоновка Sony FX5 при одновременной установке аудиомодуля и видоискателя может ограничивать оператора в выборе ракурсов и позиции окуляра. Новый набор от MID49 устраняет эти физические ограничения за счет комбинации проставки под рукоятку с проходными контактами горячего башмака, удлинительного кабеля передачи видеосигнала и фирменного модульного крепления серии TWIST Mount.

Ключевые особенности и технические характеристики

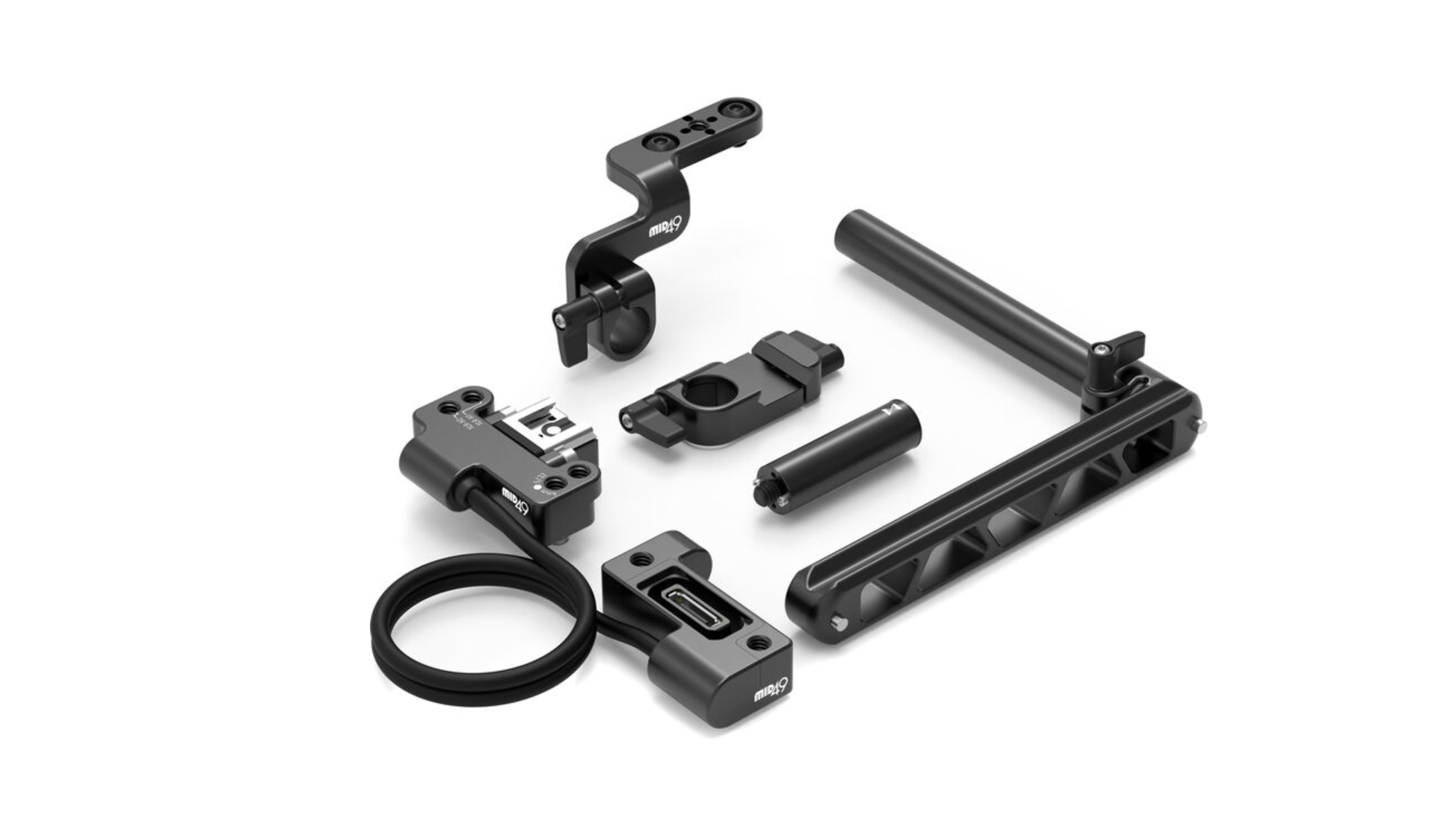

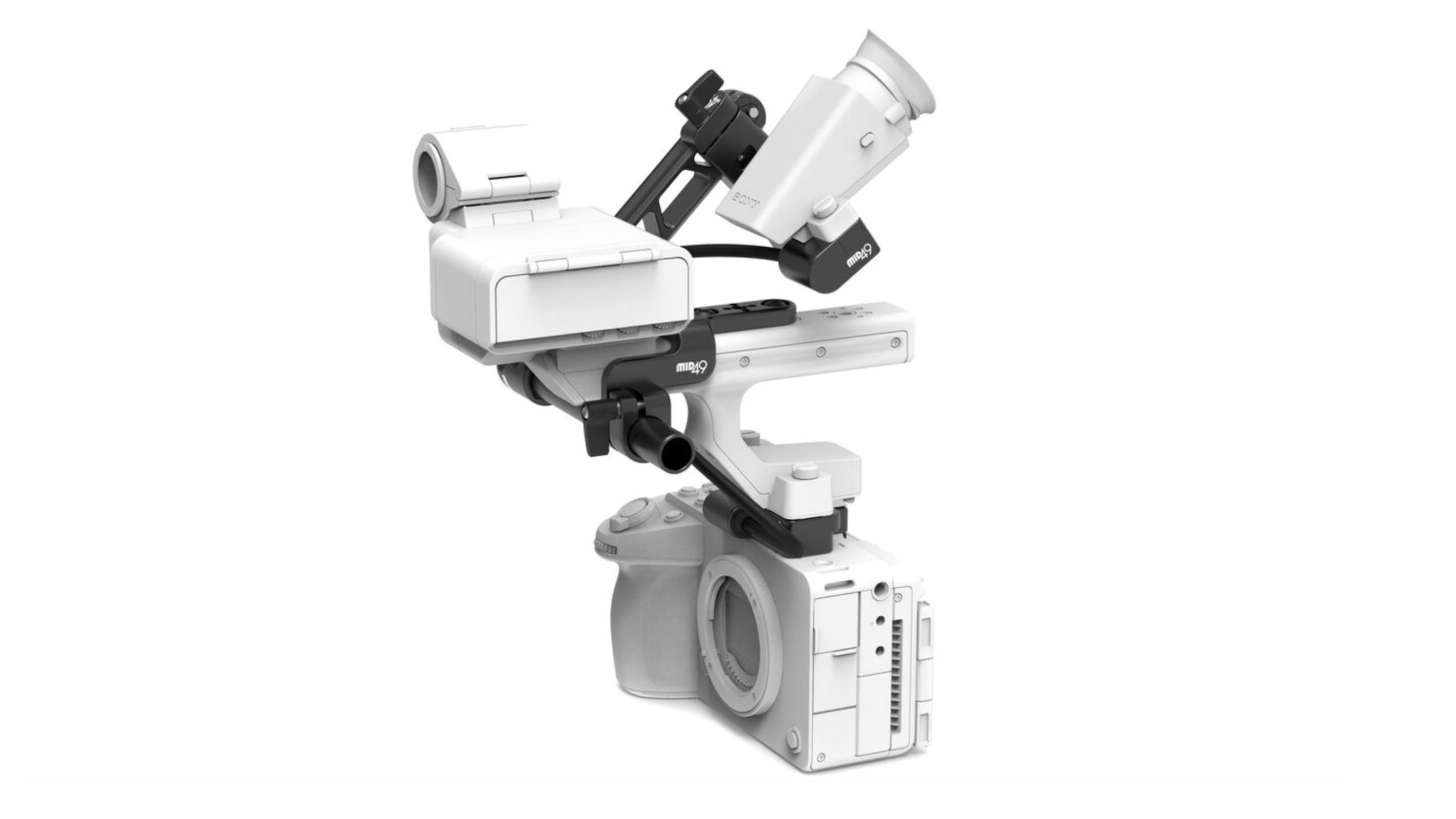

Монтажный комплект MID49 объединяет сразу несколько важных элементов для построения профессионального кинорига:

• Проставка под XLR-рукоятку со сквозной передачей сигнала горячего башмака;
• Встроенный кабель удлинения видоискателя длиной 18 дюймов (около 45,7 см);
• Совместимость с электронным видоискателем Sony DVF-EL1;
• Поддержка аудиоблоков Sony XLR-H2 и XLR-H1;
• Полное соответствие габаритам базы XLR-рукоятки для сохранения совместимости с клетками сторонних брендов;
• Двусторонняя планка NATO и шарнирный кронштейн EVF Knuckle системы TWIST Mount;
• Зажим под 15-мм суппорт и монтажные резьбовые отверстия 1/4″-20 с защитой от проворачивания.

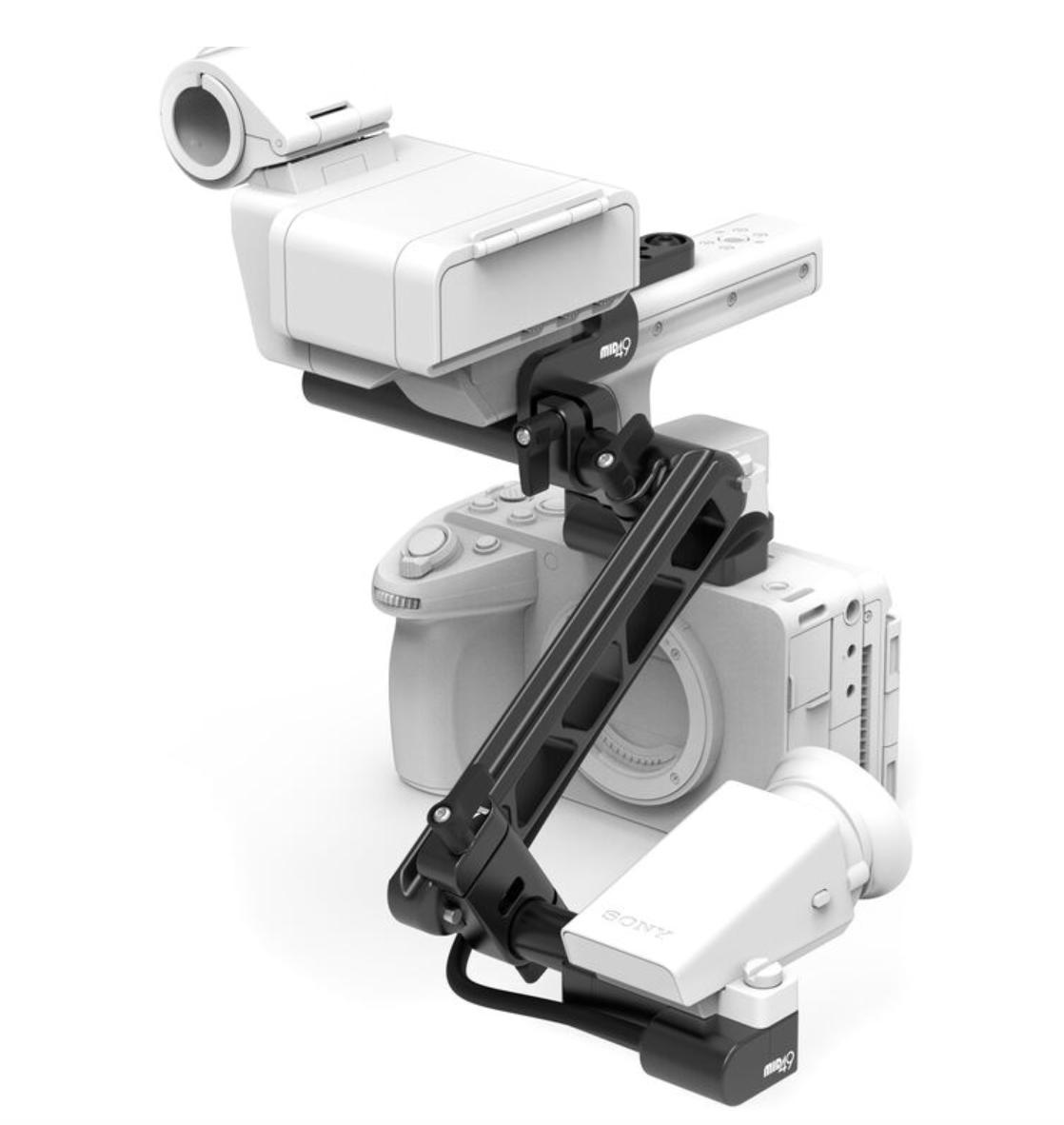

Основой конструкции является специальная проставка под верхнюю рукоятку. По своей форме и площади основания она полностью повторяет геометрию оригинального блока Sony XLR-H2. Благодаря этому операторам не придется менять имеющиеся клетки или верхние монтажные сырные пластины сторонних производителей. Проставка оснащена встроенным горячим башмаком, который обеспечит сквозное прохождение электросигнала к звуковой рукоятке, а также несколькими резьбовыми отверстиями 1/4″-20 для фиксации вспомогательного оборудования.

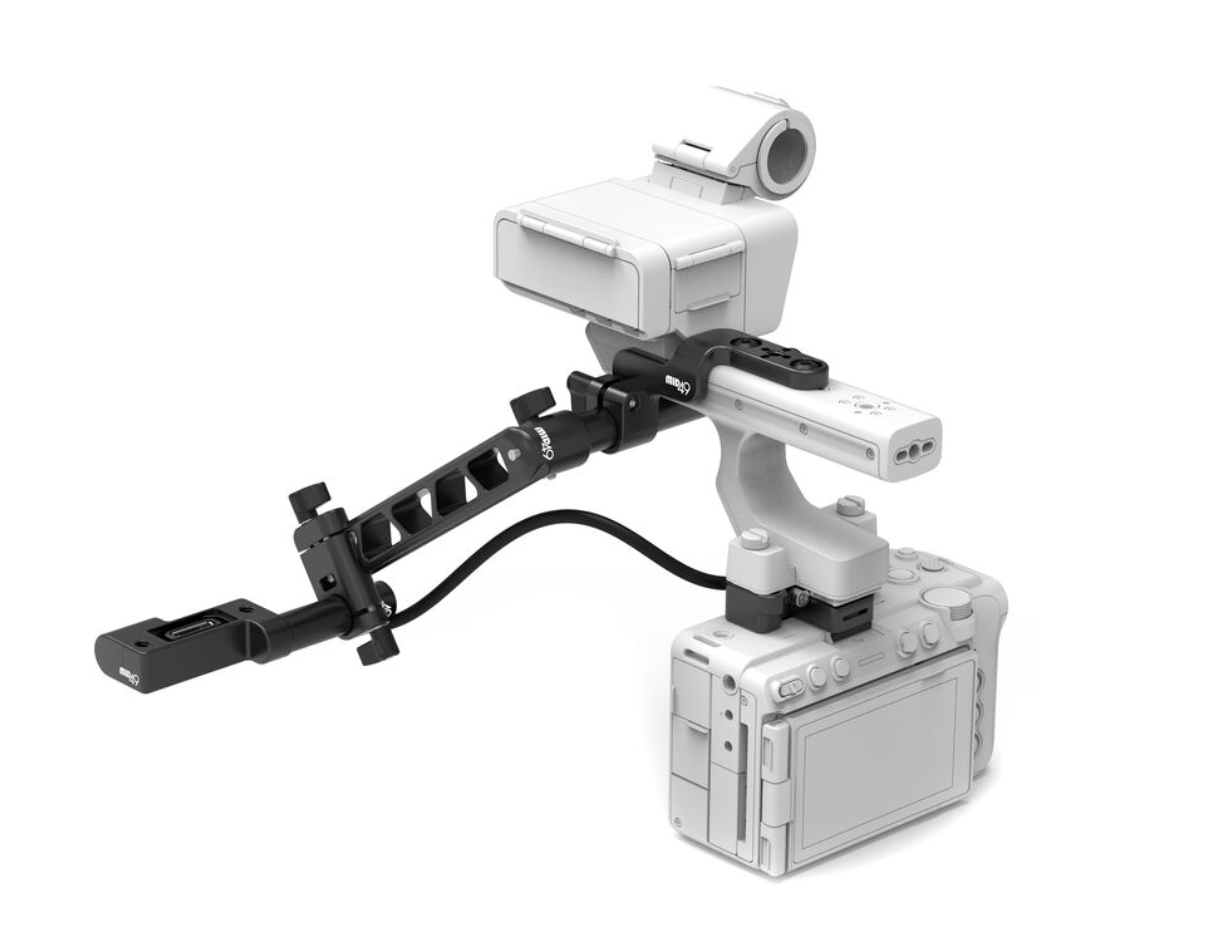

В проставку интегрирован 18-дюймовый кабель с фирменным адаптером для подключения видоискателя DVF-EL1 к камере FX5. На корпусе адаптера предусмотрены резьба 1/4″-20 с фиксирующими отверстиями против прокручивания (anti-twist) и порт для короткого 15-мм суппорта, что дает максимальную гибкость при сборке рига любой сложности.

Отдельным плюсом конструкции является универсальность по отношению к звуковым модулям: проставка одинаково надежно работает как со свежей верхней рукояткой XLR-H2, так и с предшествующей моделью XLR-H1.

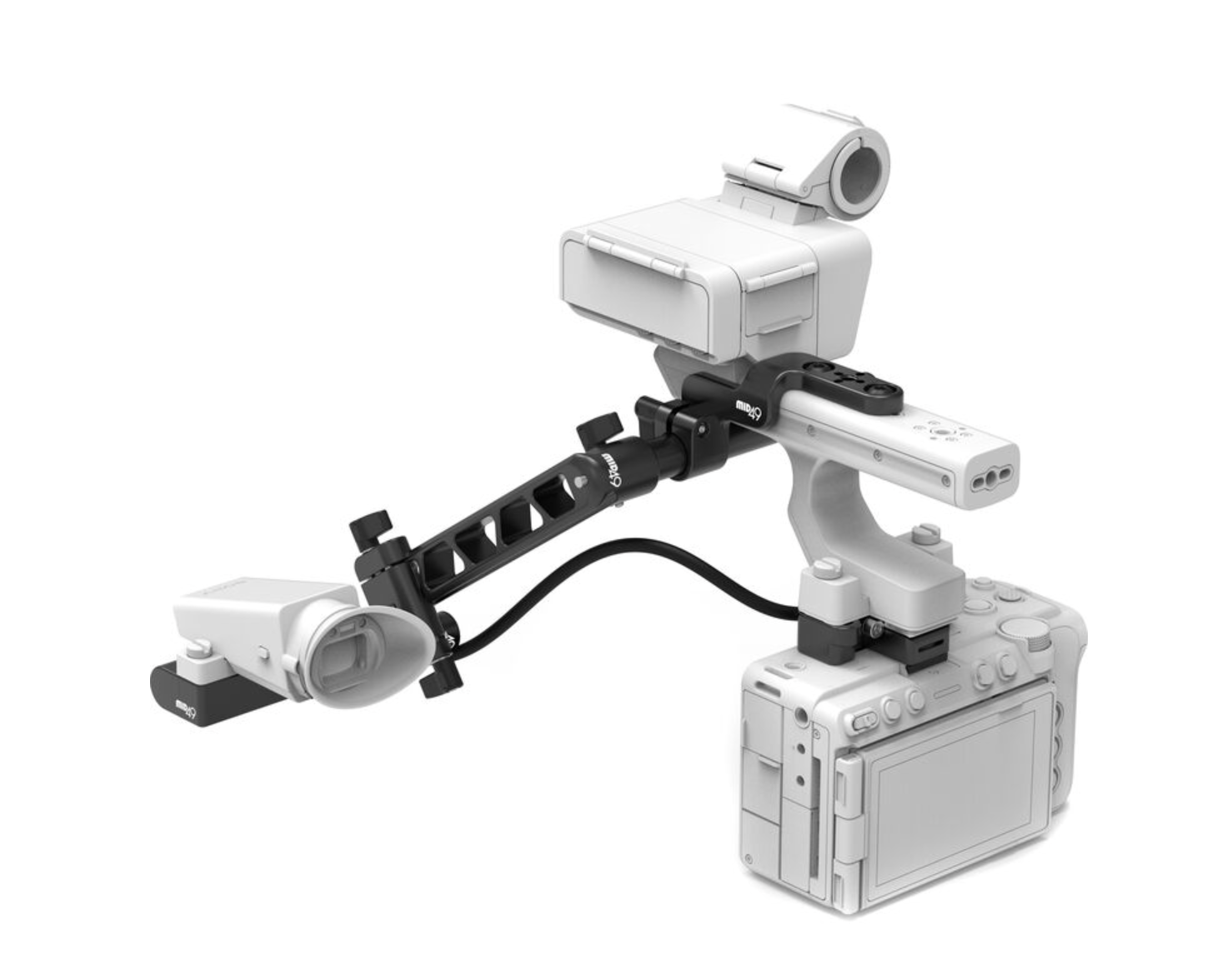

Для надежной фиксации выносных элементов в набор включен зажим 15mm Rod Clamp. Он зажимается двумя винтами 1/4″-20 из комплекта и создает порт для установки одного 15-миллиметрового стержня. Данный зажим адаптирован под модульную систему MID49 TWIST и содержит дополнительную резьбу 1/4″-20 с направляющими против прокручивания, куда можно установить шарнирный кронштейн или беспроводной видеопередатчик.

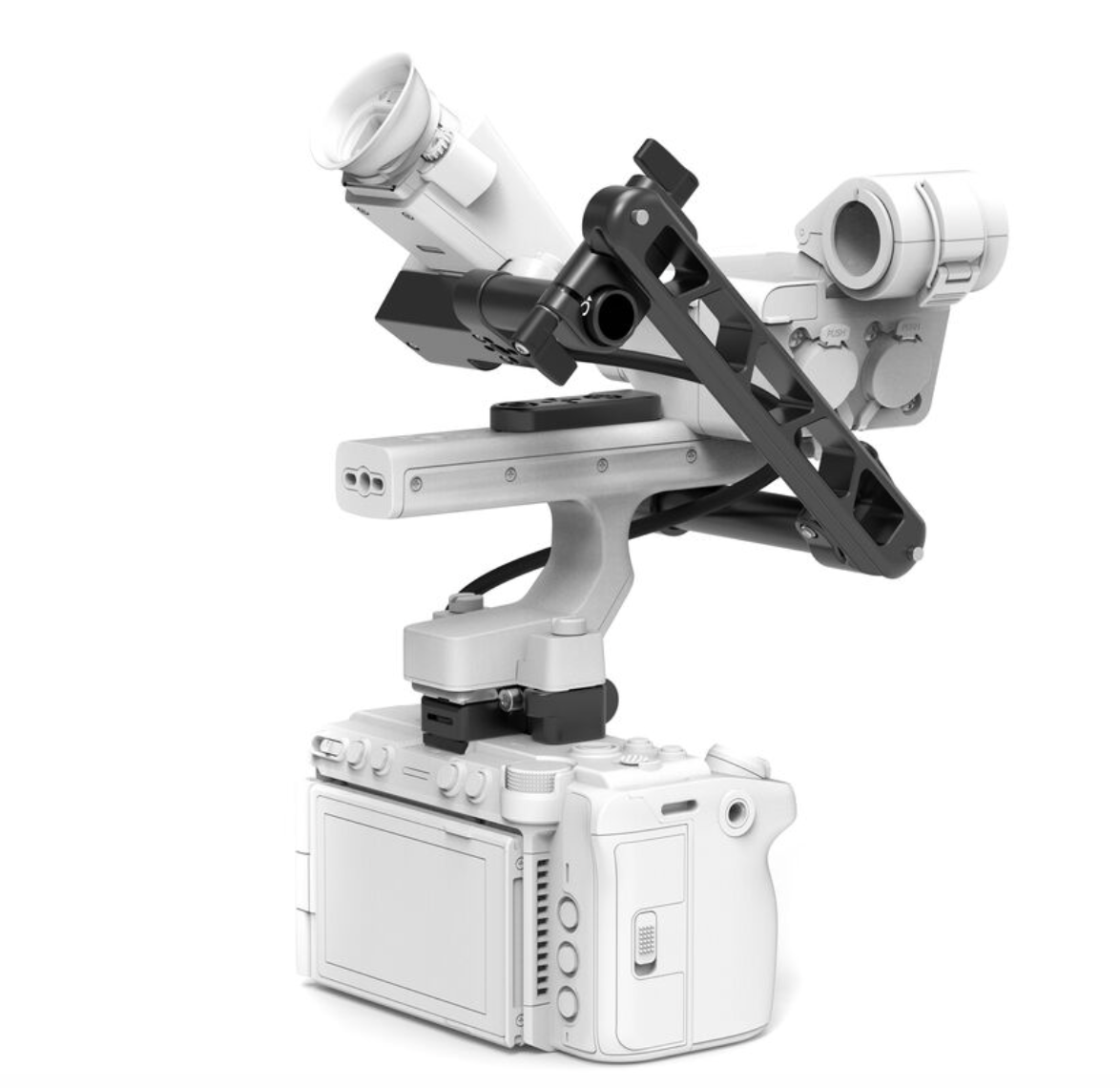

Ключевым узлом позиционирования видоискателя выступает двусторонняя планка NATO (TWIST Mount Double-Sided NATO Rail to 15mm Rod). Планка длиной 6 дюймов (15,2 см) оснащена регулировкой степени трения, подпружиненными предохранительными штифтами на концах для защиты от случайного выскальзывания оборудования и удобными барашковыми винтами. С помощью боковых зажимов под 15-мм суппорты планку можно расположить параллельно корпусу камеры, точно регулируя вынос видоискателя вперед или назад.

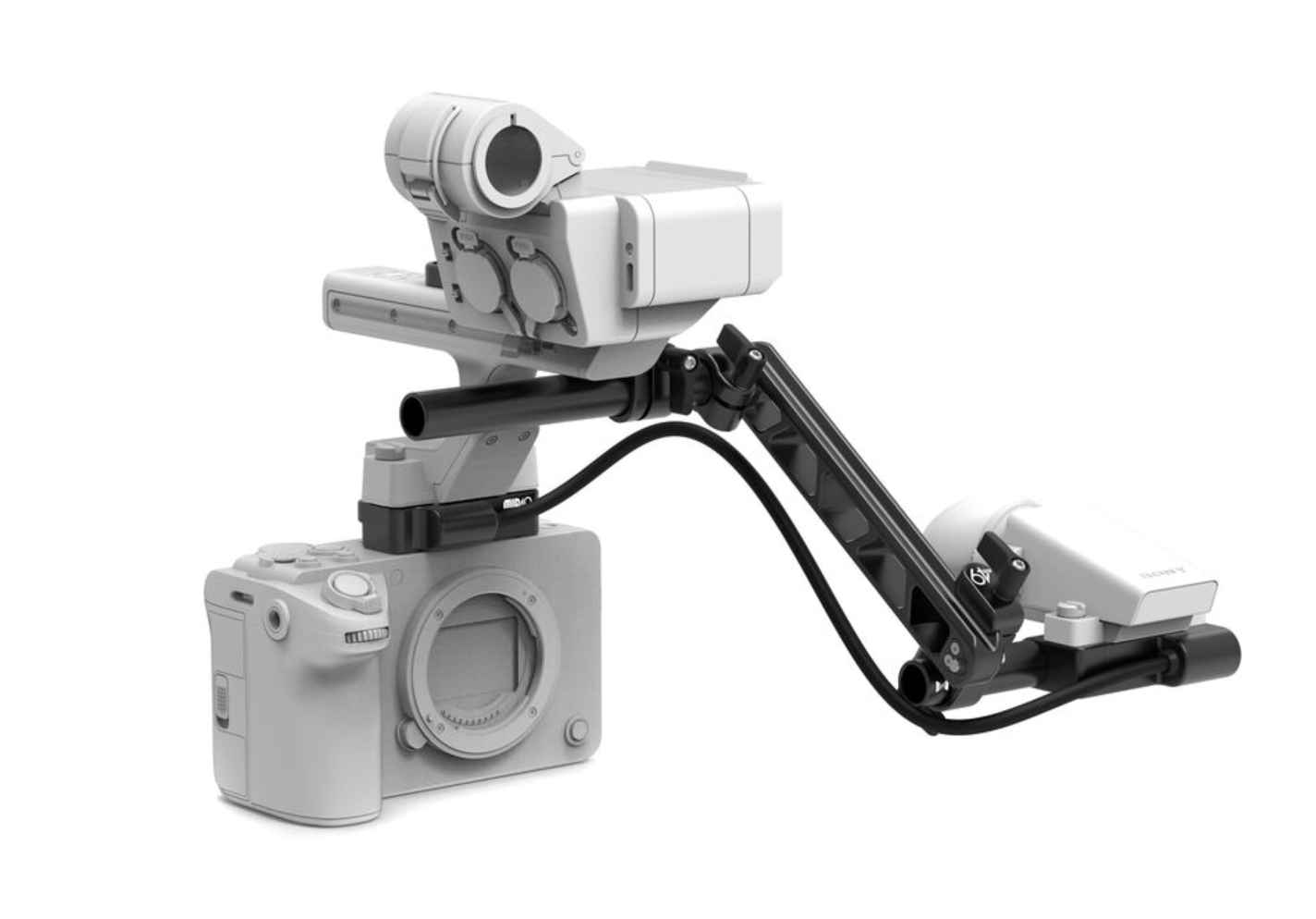

За непосредственное удержание видоискателя отвечает шарнирный модуль TWIST Mount EVF Knuckle. Он совмещает в себе зажим для NATO-рельса и порт для 15-мм суппорта. Конструкция узла основана на механизме с настраиваемым трением: оператор может изменять угол наклона и поворот видоискателя или монитора одним плавным движением прямо во время съёмки, не ослабляя зажимной винт. При необходимости данный шарнир можно модернизировать с помощью дополнительных адаптеров под мониторы других производителей.

Цена и доступность

Комплект MID49 EVF Cable & XLR Handle Riser with Mounting Kit for Sony FX5 уже доступен для предзаказа на официальном сайте производителя и у авторизованных дилеров. Розничная цена аксессуара составляет 595 долларов США. Появление этого решения упростит конфигурирование кинокамеры Sony FX5 в сложных продакшн-условиях, когда от техники требуется максимальная эргономичность и оперативность подстройки под задачи оператора.
