Почему я перестал разрезать 3D-модели пополам после смены принтера

Подробности изложены в материале первоисточника. Долгое время стандартной рабочей зоной для хоббийных 3D-принтеров считался формат около 220 на 220 мм. Когда я пользовался своим Elegoo Neptune 2, любая крупная вещь вроде шлема или бюста требовала обязательного разрезания в слайсере, после чего начинались вечера с суперклеем, шпаклевкой и бесконечной шлифовкой.

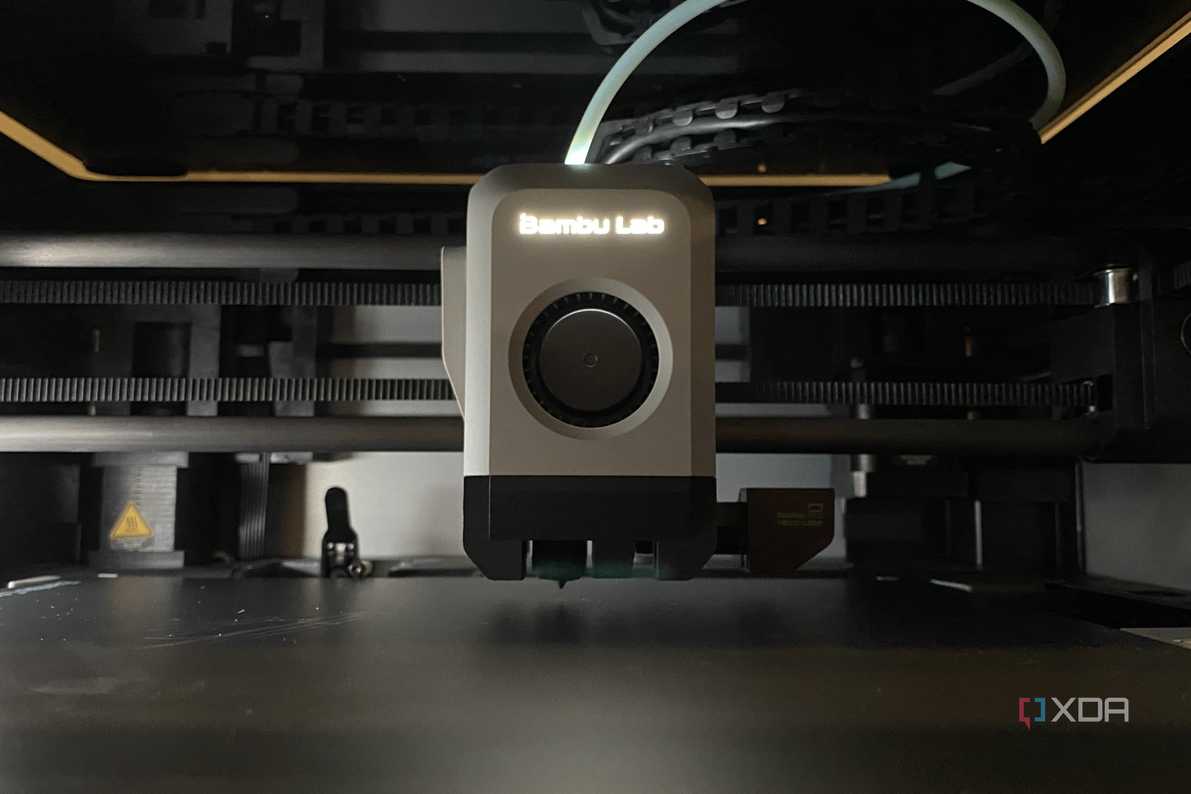

Когда я перешел на Bambu Lab X1 Carbon с областью печати 256 на 256 на 256 мм, я по привычке продолжал кромсать крупные файлы. Однако, как показывает практика, разделенные модели чаще всего являются лишь временным компромиссом для старого оборудования, а оригинальные цельные версии доступны в один клик.

Разделенные модели как обход ограничений зоны печати

Эпоха компактных платформ приучила сообщество к постоянному ремикшированию. Пользователи массово разрезали популярные файлы, чтобы те помещались на скромных столах. Например, шлем Rogue One Shoretrooper на Printables появился в виде нарезки лишь потому, что автору потребовалось подогнать его под 200-миллиметровый стол. На MakerWorld можно найти шлем Мандалорца, разделенный аж на 10 пластин для Bambu Lab A1 Mini, причем это ремикс с другой уменьшенной версии.

В подобных модификациях нет ничего плохого, если у вас небольшой принтер. Но каждый шов означает дополнительную работу: склейку, выравнивание, заполнение зазоров, зачистку и попытки закрасить стыки. Кроме того, это создает уязвимые места, которых не было в исходном чертеже автора.

Как найти исходный цельный файл по цепочке ремиксов

Изучая чужие проекты, я заметил закономерность: разделенная версия почти никогда не является изначальной задумкой разработчика. Маска Invincible от toyota печатается целиком, тогда как вариант от DragonDesign разделен на две части специально для малогабаритных станков. Деталь и геометрия идентичны, но во втором случае вы получаете лишний шов и массу рутинной постобработки.

Обычно авторы ремиксов указывают первоисточник. Если вы видите нарезку, стоит заглянуть в описание и кликнуть по ссылке на оригинальную публикацию. При наличии крупного печатного стола вам практически всегда нужна именно цельная версия детали.

Что меняет переход на рабочую зону 256 мм

На бумаге разница между 220 мм и 256 мм кажется незначительной. Однако платформа 256 на 256 мм обладает примерно на 35% большей площадью, чем стол Neptune 2, и почти вдвое превосходит миниатюрную зону A1 Mini. Этого пространственного запаса обычно хватает, чтобы вместо разрезания модели достаточно было просто повернуть ее в слайсере.

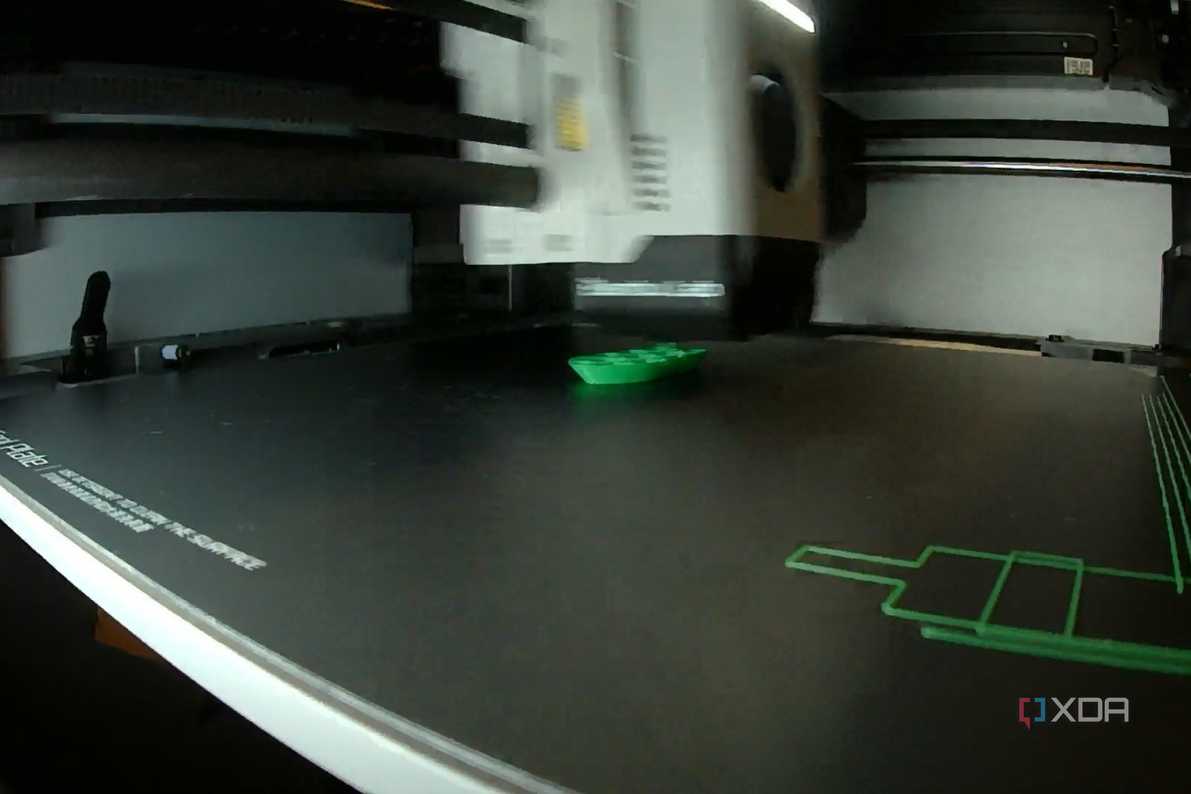

Технические характеристики рабочей зоны тоже имеют значение. На классических кинематических схемах с двигающимся столом попытка занять всю площадь часто приводила к проблемам с адгезией по краям и сбоям на высоких объектах. Устройства типа X1 Carbon перемещают стол только по вертикали, позволяя безопасно использовать все 256 миллиметров без страха задеть заготовку.

Печать целиком избавляет от клеевых стыков, направляющих штифтов, неровных линий слоев и необходимости часами работать наждачной бумагой. Разумеется, у такого подхода есть обратная сторона: крупный цельный шлем печатается сутками, и сбой на восемьдесят седьмом проценте уничтожит всю работу разом. Тем не менее, для большинства крупных проектов цельный формат стал для меня приоритетным.

Сравнение версий в оригинальных публикациях

Многие дизайнеры сами выкладывают оба варианта в одном месте, что отлично иллюстрирует разницу. Ярким примером служит шлем Batman: Under the Red Hood от Майкла Брэдли на Printables. В одной раздаче доступно 13 файлов, включая цельную версию «Solid» и разделенный вариант для меньших габаритов.

Ниже приведена таблица популярных проектов, объединяющих разные форматы:

• Batman: Under the Red Hood (Michael Bradley) — доступна цельная версия Solid и нарезка под 140x140x230 мм в рамках одного списка.
• Invincible faceshell (toyota / DragonDesign) — оригинальный цельный файл и отдельный ремикс для компактных машин.
• Rogue One Shoretrooper (Seankfields / Jace1969) — оригинальная модель и разделенный ремикс под 200 мм.
• Mandalorian helmet (LionPrint) — цельный прототип и версия на 10 пластин для A1 Mini.

Тем не менее, всегда стоит читать описания внимательно. Тот же шлем Red Hood содержит двухчастную версию не из-за размеров стола, а по функциональным соображениям: нижнее кольцо цельной маски должно пружинить при надевании, а разборная конструкция имитирует кинореквизит и позволяет уменьшить общие габариты. В таких ситуациях разделение обосновано конструктивно.

Проверяйте список файлов перед нарезкой

Дробление моделей выручало, когда принтер физически не мог вместить крупные объекты, и этот метод по-прежнему актуален для гигантских мечей или нагрудников. Но для шлемов, масок и бюстов цельная версия почти всегда уже ждет вас в исходном посте или на шаг выше по цепочке ремиксов.

Теперь я сначала проверяю хранилище файлов и трачу гораздо меньше времени на шпаклевку и шлифовальные блоки. Обладателям оборудования с размером стола от 250 мм стоит пересмотреть свои архивы и отказаться от лишнего деления там, где в нем больше нет технической необходимости.
