На современных системных платах производители размещают несколько типов внутренних разъемов USB. На печатной плате можно встретить как классические 9-контактные колодки USB 2.0, так и более скоростные штыревые разъемы USB 3.0 (USB 3.2 Gen 1), а также специализированные порты для подключения фронтального интерфейса USB-C. В большинстве стандартных сборок эти интерфейсы задействуются исключительно для вывода портов на переднюю или верхнюю панель корпуса. Однако их потенциал этим далеко не ограничивается.

Если порты лицевой панели уже подключены, а на материнской плате остались свободные штыревые колодки, их можно использовать для подключения внутренних комплектующих и специальных адаптеров. Это помогает разгрузить внешнюю панель ввода-вывода (I/O) и организовать аккуратную прокладку кабелей внутри системного блока. Рассмотрим восемь категорий устройств, которые подключаются непосредственно к внутренним разъемам USB.

Контроллеры ARGB-подсветки и вентиляторов

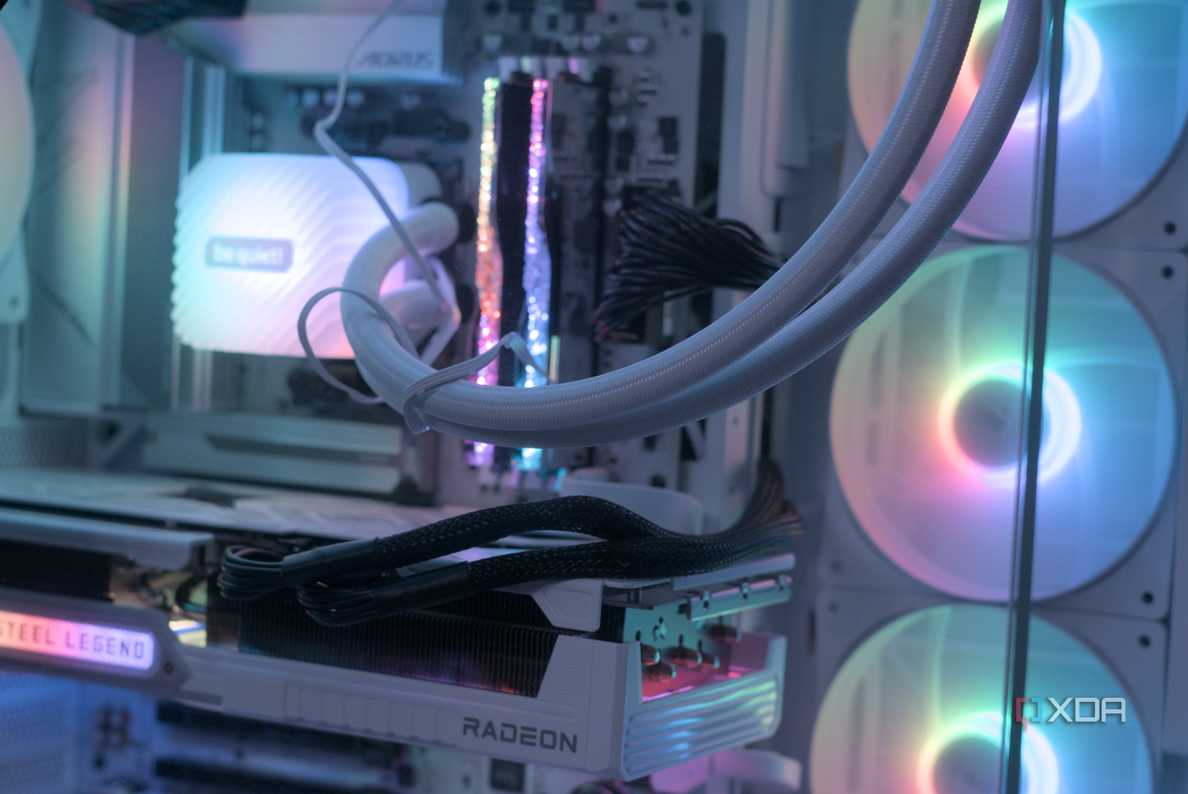

Для создания сложной световой иллюминации и централизованного регулирования скорости вращения охлаждающих вентиляторов применяются специальные контроллеры и хабы. Многие компьютерные корпуса со встроенной подсветкой или комплекты кулеров изначально поставляются с подобными модулями управления. Также специализированными хабами оснащаются некоторые готовые системы жидкостного охлаждения.

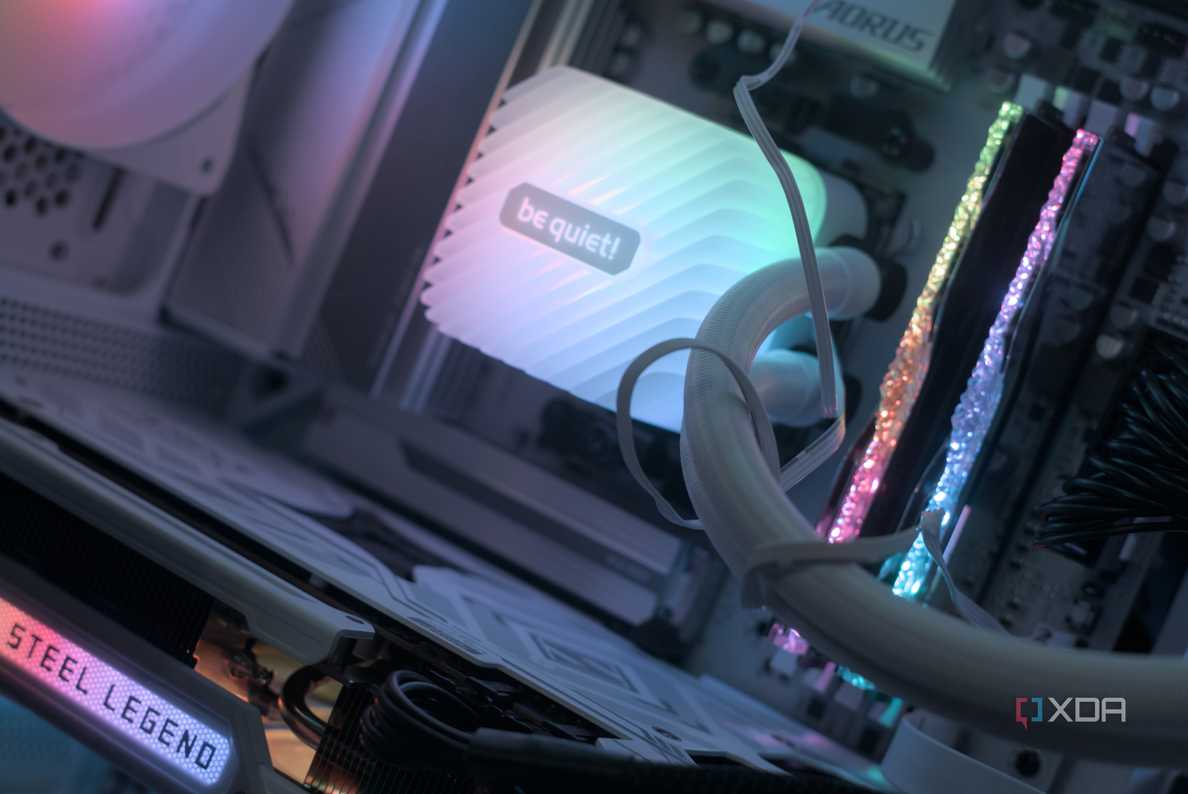

Такие контроллеры подключаются к внутреннему штыревому разъему USB 2.0 на материнской плате. Через это соединение фирменное программное обеспечение производителя или настройки UEFI BIOS получают доступ к управлению адресуемой подсветкой (ARGB). Это позволяет точно настраивать визуальные эффекты, динамические профили свечения и синхронизировать работу вентиляторов во всем корпусе.

Системы жидкостного охлаждения класса AIO

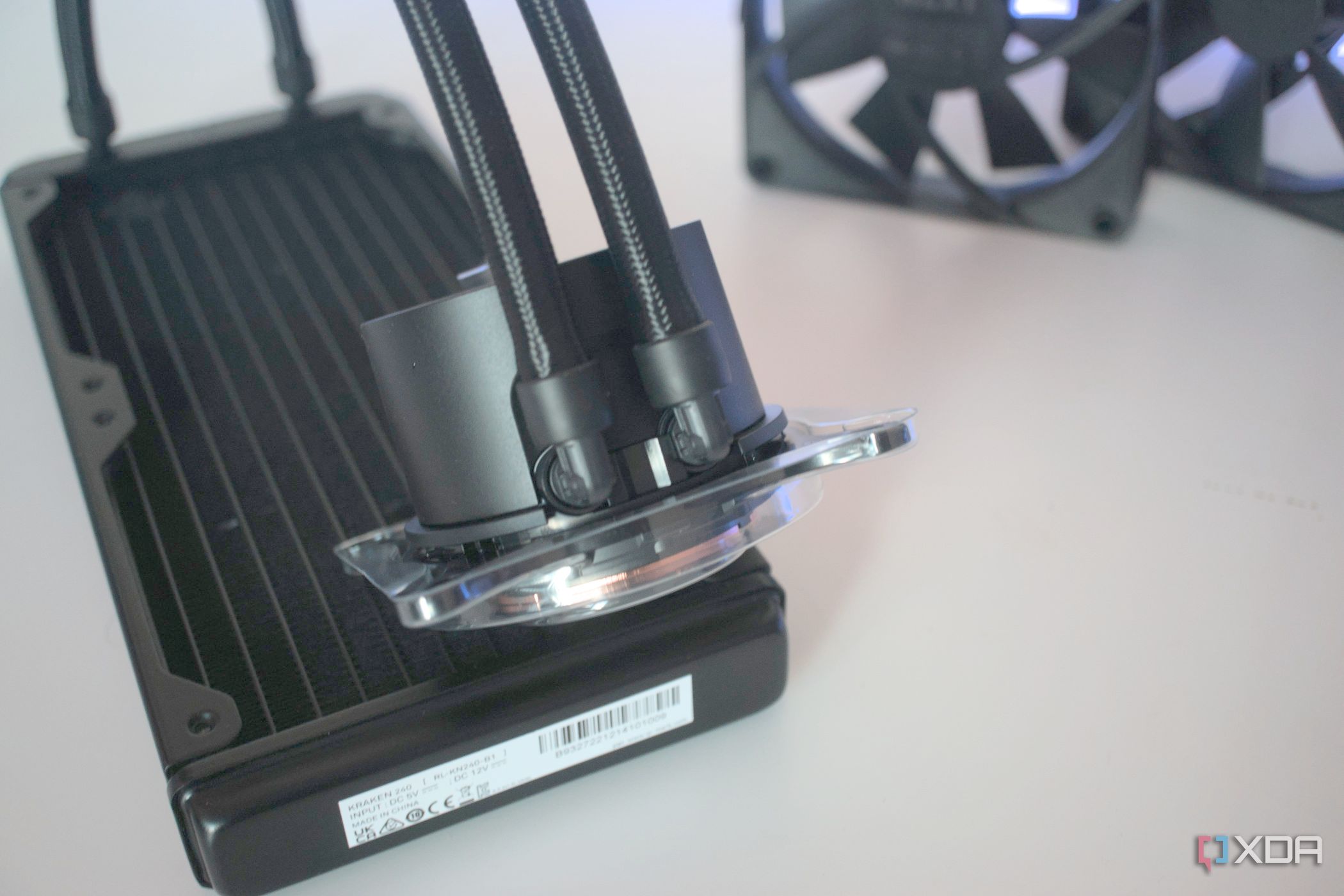

Каждый, кто сталкивался с монтажом необслуживаемых систем жидкостного охлаждения (AIO), знает, что процессуальный блок помпы часто требует USB-соединения. В зависимости от архитектуры конкретной СЖО, интерфейс USB используется либо для подачи питания на управляющую электронику помпы, либо для передачи цифровых команд управления.

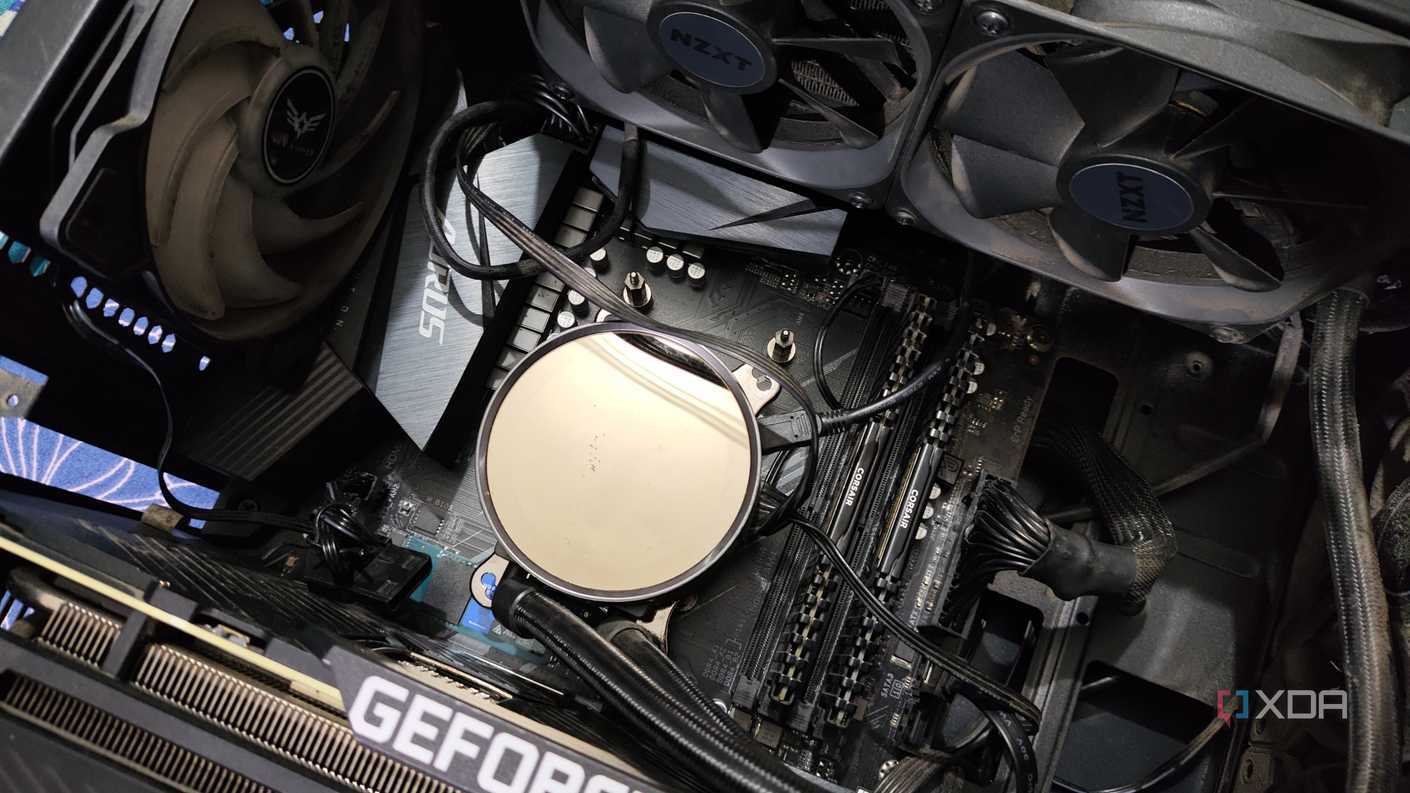

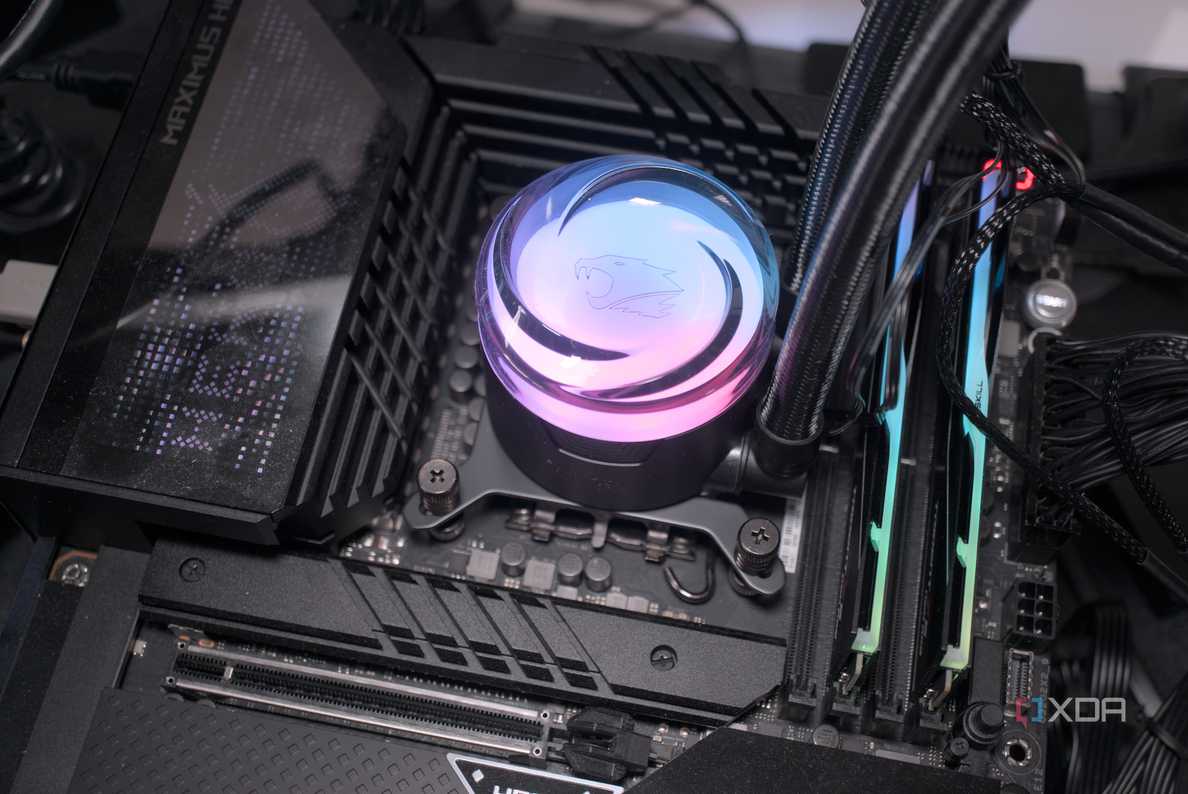

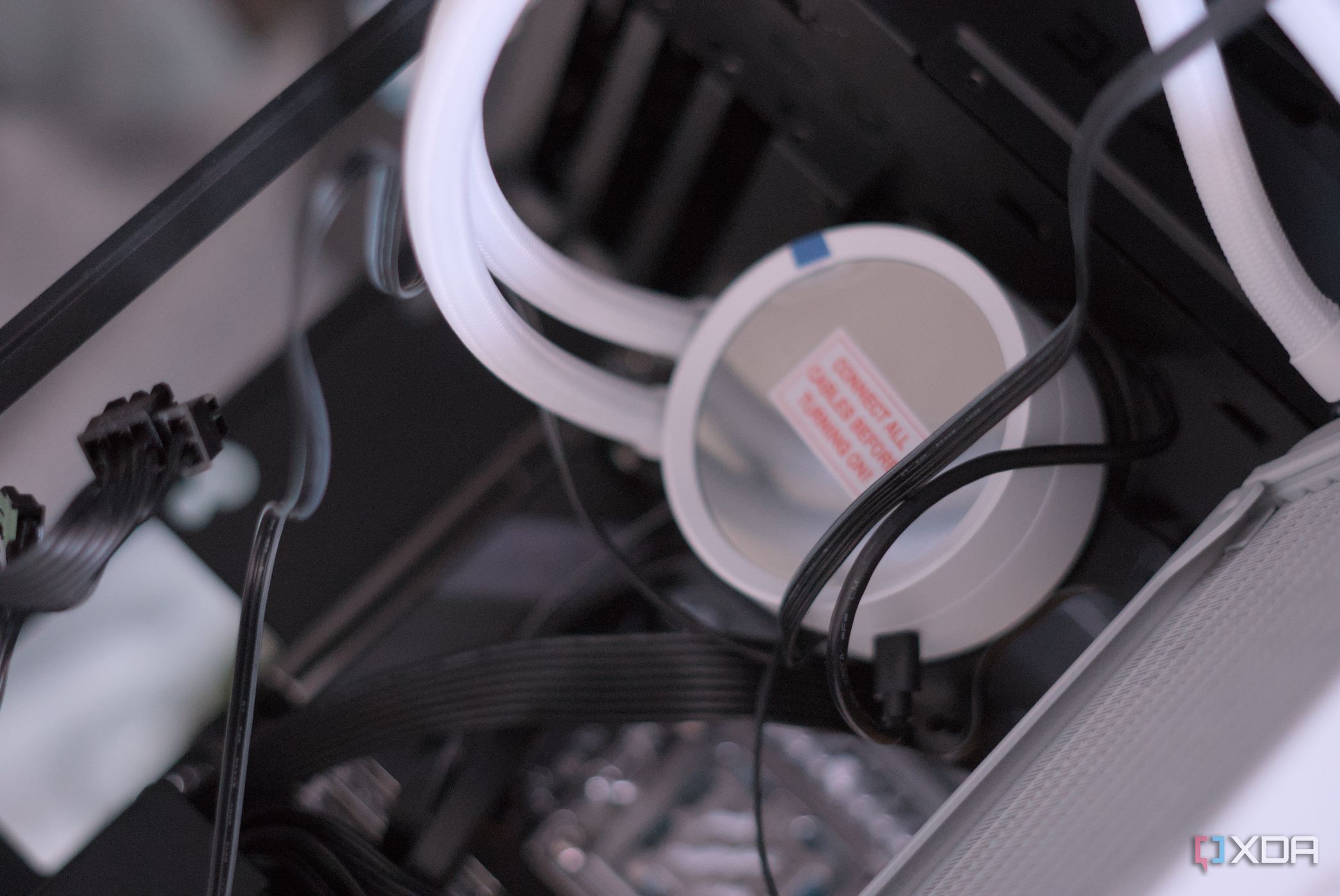

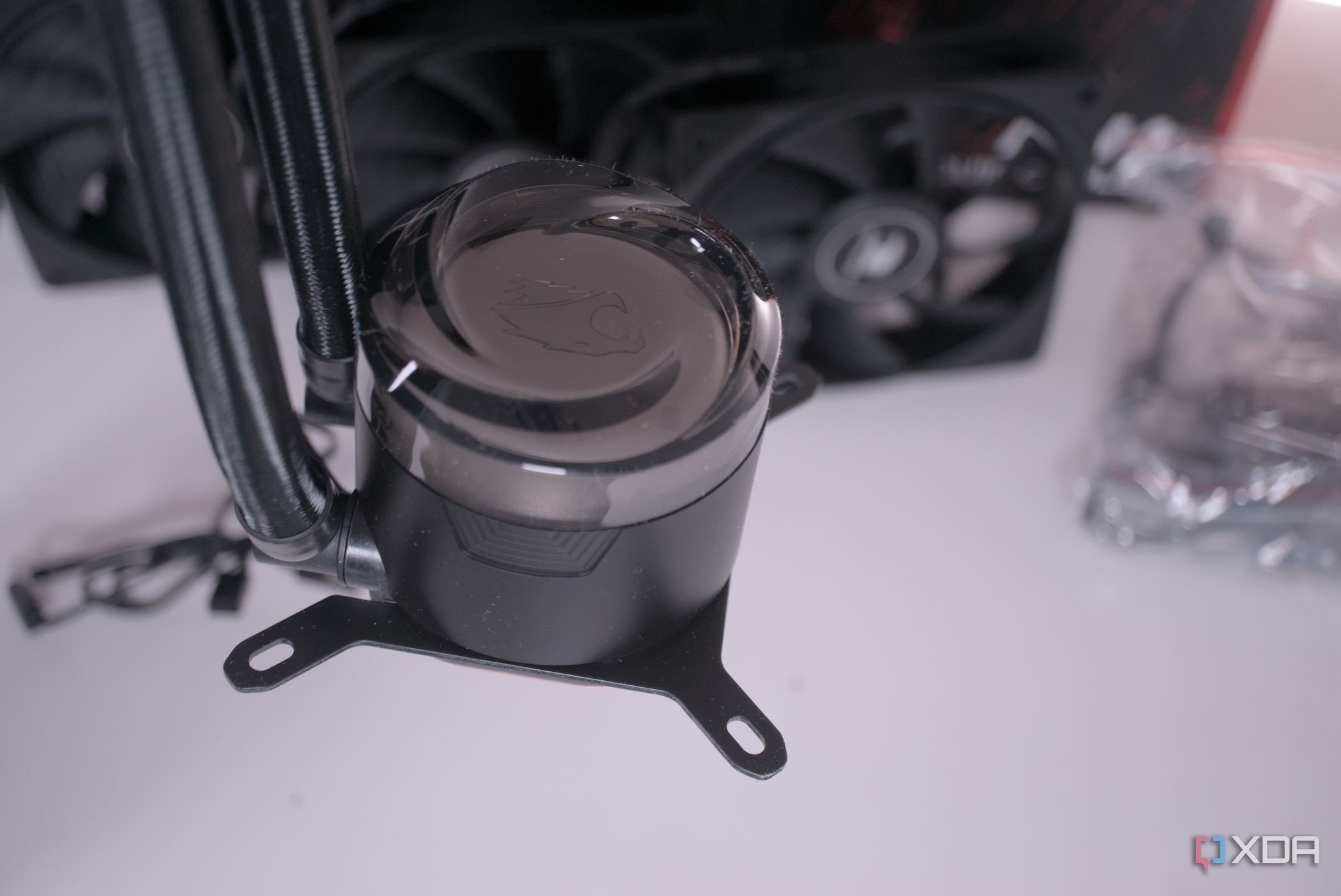

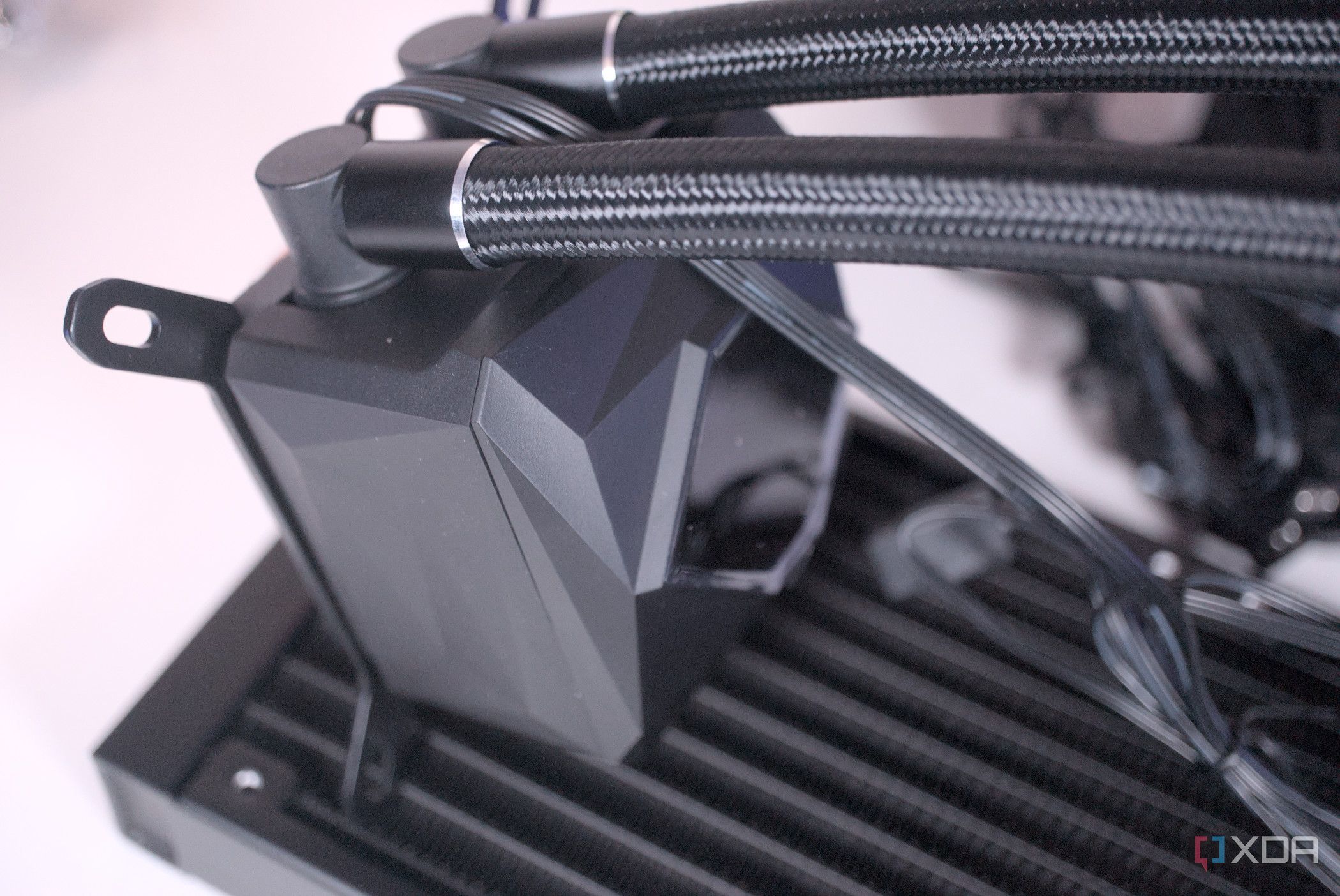

Кабель от помпы подключается к свободному внутреннему коннектору USB 2.0. Это дает возможность фирменным утилитам мониторить температуру хладагента в реальном времени, регулировать обороты помпы в зависимости от нагрузки на процессор и настраивать встроенную в водоблок подсветку. Хотя некоторые базовые модели позволяют управлять помпой через традиционный колодочный разъем вентилятора (CPU_FAN или PUMP_FAN), именно USB-кабель дает полный доступ к телеметрии и тонкой настройке устройства.

Внутренние разветвители и хабы USB

В продвинутых сборках с большим количеством управляемых компонентов свободные штыревые разъемы USB на системной плате быстро заканчиваются. В такой ситуации на помощь приходят внутренние разветвители (сплиттеры) и USB-хабы, предназначенные для установки внутри корпуса.

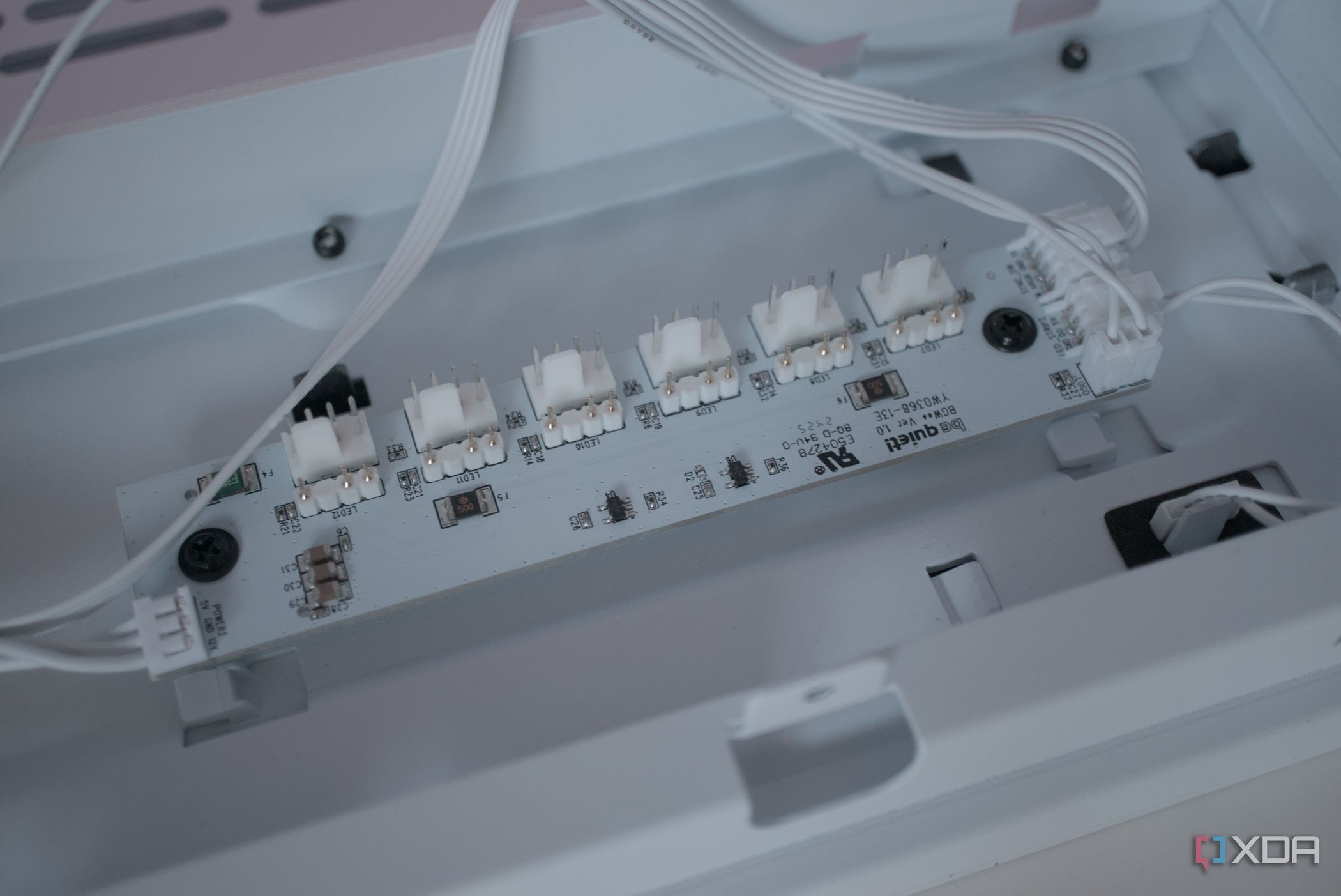

Подобный хаб подключается к одному из штатных разъемов USB 2.0 или USB 3.0 на материнской плате и предоставляет несколько дополнительное число внутренних портов. По своей сути внешние порты лицевой панели корпуса представляют собой аналог такого хаба. Однако использование внутреннего разветвителя позволяет скрыть все служебные провода внутри корпуса и освободить внешние разъемы ПК от лишних кабелей.

Аппаратные модули безопасности TPM

Модуль TPM (Trusted Platform Module) представляет собой специализированную микросхему, предназначенную для обеспечения аппаратной защиты данных. Он отвечает за безопасное хранение криптографических ключей, работу системы шифрования дисков Windows BitLocker, проверку целостности при загрузке (Secure Boot) и управление правами на цифровой контент (DRM).

Операционная система Windows 11 сделала наличие TPM 2.0 обязательным условием для установки. В большинстве современных процессоров присутствует программный аналог fTPM, но для повышения уровня корпоративной безопасности или работы со специфическим ПО используются физические аппаратные модули. Некоторые из таких устройств выпускаются в формате подключаемых внутренних USB-решений.

Гарнитуры виртуальной реальности (VR)

Шлемы виртуальной реальности обычно подключаются к внешним портам материнской платы и видеокарты. Но для создания аккуратной рабочей зоны и минимизации количества свисающих снаружи проводов сборщики иногда задействуют внутренние USB-разъемы.

Ранние модели шлемов, такие как Oculus Rift CV1, требовали подключения сразу нескольких кабелей USB-A. Для их аккуратной прокладки пользователи применяли внутренние адаптеры USB-to-Header, направляя соединения внутрь корпуса. Современные VR-гарнитуры, вроде Meta Quest 2 и Meta Quest 3, работают через один кабель Type-C. Использование переходника с внутреннего разъема USB-C материнской платы на женский порт позволяет вывести удобный разъем в нужную часть корпуса или организовать скрытое подключение оборудования.

Модули Bluetooth на картах расширения Wi-Fi

Дискретные беспроводные адаптеры, устанавливаемые в слот расширения PCI Express, часто укомплектованы отдельным тонким кабелем. Этот провод необходимо соединить со свободным внутренним разъемом USB 2.0 на материнской плате.

Причина заключается в разделении интерфейсов: шина PCI Express обеспечивает передачу данных по высокоскоростному каналу Wi-Fi, в то время как контроллер Bluetooth функционирует через шину USB. Если пренебречь подключением этого внутреннего кабеля, беспроводной интернет Wi-Fi будет работать штатно, но функция Bluetooth останется недоступной, и подключить беспроводные аксессуары (наушники, геймпады, клавиатуры) не удастся.

Диагностические адаптеры для отладки системной платы

Встроенный цифровой сегментный индикатор Q-Code, отображающий коды ошибок при старте системы, встречается далеко не на всех системных платах. В среднем сегменте производители часто ограничиваются простыми светодиодами EZ Debug LED, а бюджетные платы могут вовсе не иметь никаких визуальных средств диагностики.

Для поиска причин, по которым ПК не проходит процедуру POST (Power-On Self-Test), применяются специальные внутренние диагностические USB-инструменты. Подобный адаптер подключается к свободному штыревому разъему материнской платы и считывает отладочные данные, помогая быстро установить причину сбоя при включении компьютера.

Цифровые блоки питания с функцией мониторинга

Отдельные модели премиальных цифровых блоков питания оснащены функцией передачи системной телеметрии. Для реализации этой возможности на корпусе блока питания размещается дата-порт, который соединяется комплектным проводом с внутренним разъемом USB 2.0 на системной плате.

Данное подключение не требуется для подачи основного питания на компоненты компьютера, но оно позволяет отслеживать работу БП прямо из операционной системы. Пользователь получает данные о реальном энергопотреблении по линиям 12V, 5V и 3.3V, текущем КПД блока питания, его температуре и скорости вращения охлаждающего вентилятора.

Итоги: универсальность внутренних разъемов USB

Внутренние штыревые разъемы материнской платы — это универсальный инструмент для расширения функциональных возможностей ПК и оптимизации кабель-менеджмента. Благодаря широкому выбору переходников и внутренних хабов практически любое USB-устройство можно превратить во внутренний компонент системного блока. Это не только освобождает порты на задней панели ввода-вывода, но и позволяет собрать чистую, эстетичную и функциональную систему.
