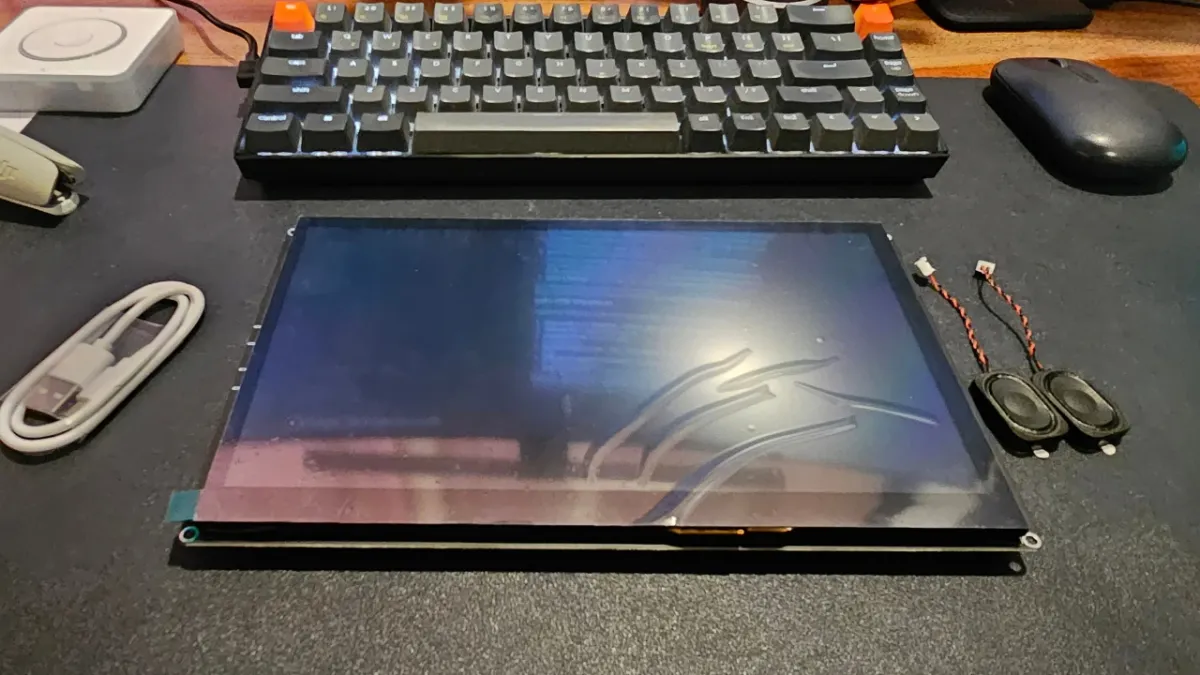

Обзор Elecrow CrowPanel Advanced 10.1: сенсорная панель на ESP32-P4 для энтузиастов и умного дома

В моем домашнем сервере уже давно и успешно работает система Home Assistant. В целом все функционирует отлично, но я регулярно сталкивался с одной неудобной бытовой деталью. Если мы с женой без проблем управляем всеми умными приборами через приложение на смартфонах, то для детей или гостей это становится сложной задачей. Передавать каждому разблокированный телефон неудобно, а локальный голосовой ввод без подключения к сторонним облакам далеко не всегда работает безупречно.

Решением этой задачи мог бы стать настенный сенсорный экран в общей зоне. Когда ко мне на тестирование попала плата Elecrow CrowPanel Advanced с 10,1-дюймовым дисплеем на базе микроконтроллера ESP32-P4, я сразу решил проверить ее в деле. Моя задумка заключалась в том, чтобы сделать локальный пульт управления для Home Assistant, доступный любому члену семьи.

Сразу сделаю важную оговорку: это отладочная платформа для разработчиков и мейкеров, а не готовый потребительский планшет из магазина. Если вы любите конструировать, прошивать микроконтроллеры и собирать интерфейсы под свои задачи — устройство вам понравится. Если же вам нужно готовое решение «из коробки», которое достаточно просто прикрепить на стену — лучше посмотреть в сторону стандартных планшетов.

Технические характеристики и аппаратная начинка

Плата собрана на весьма интересной элементной базе. Роль главного процессора выполняет ESP32-P4 с двумя ядрами RISC-V, а за беспроводные интерфейсы отвечает отдельный сопроцессор ESP32-C6. Ниже приведены основные спецификации тестируемой ревизии V1.1 (модель DHE04310D):

• Центральный процессор: ESP32-P4 (двухъядерный RISC-V);
• Беспроводные модули: ESP32-C6 (Wi-Fi 6 и Bluetooth 5);
• Дисплей: 10,1 дюйма IPS, разрешение 1024×600 пикселей, интерфейс MIPI-DSI;
• Сенсор: емкостный (контроллер GT911);
• Память: 16 МБ Flash, 32 МБ PSRAM;
• Аудиоразъемы: отдельный выход на динамики и встроенный микрофон;
• Камера: специальный разъем (в комплекте идет модуль на 2 МП);
• Порты расширения: выведенные контакты I2C, UART и GPIO;
• Питание: разъем USB-C, а также порт для подключения аккумулятора;
• Ориентировочная цена: около $60.

Наличие аудиоразъемов позволяет подключать динамики, что открывает путь к созданию голосовых помощников с интеграцией локальных языковых моделей (LLM) — ответы системы могут озвучиваться прямо на устройстве. Разъем для аккумулятора пригодится, если вы планируете задействовать панель в условиях возможных сбоев питания.

Настройка и интеграция с Home Assistant

Настройка устройства потребовала от меня наибольших временных затрат. Из коробки на Elecrow CrowPanel зашита демонстрационная прошивка производителя. Она наглядно демонстрирует работу экрана и емкостного тача, но не несет реальной практической пользы. Тем не менее, она удобна для базовой проверки железа.

Кстати, заводское демо имеет нюанс: после перезагрузки плата забывает сохраненные параметры Wi-Fi, поэтому вводить их приходится заново. Рассчитывать на постоянную работу с базовой прошивкой не стоит.

Для создания полноценного пульта управления Home Assistant я решил зашить в плату собственную сборку на базе ESPHome. Этот путь удобен тем, что ESPHome взаимодействует с Home Assistant по родному API без необходимости разворачивать аддон Supervisor (это критично для меня, так как Home Assistant работает в контейнере на ZimaOS).

Первая прошивка прошла не без трудностей. Настройка Wi-Fi потребовала усилий, поскольку базовый ESP32-P4 не имеет собственного радиомодуля и связывается с сопроцессором ESP32-C6 по внутренней шине SDIO. На моей плате ревизии V1.1 порядок линий данных оказался инвертирован относительно эталонных конфигураций. Пока я не исправил назначение контактов, контроллер уходил в постоянный перезапуск.

Когда вопрос со связью был решен, я собрал первый тестовый проект: вывел на экран единственную кнопку для управления умной розеткой водонагревателя. Нажатие на дисплее меняло состояние реального прибора, а при переключении тумблера из мобильного приложения статус кнопки на экране сразу же обновлялся.

Для верстки интерфейсов сама Elecrow рекомендует использовать визуальный редактор SquareLine Studio (Vision). Это ощутимо проще и нагляднее, чем писать код библиотеки LVGL вручную в Arduino IDE.

Экран и сенсор в повседневном использовании

Установленную IPS-матрицу с разрешением 1024×600 пикселей можно назвать качественной рабочей лошадкой. По уровню детализации и контраста это не экран топового смартфона, а скорее панель планшета начального уровня. Однако для настенного терминала управления умным домом этих параметров хватает с запасом: картинка яркая, углы обзора хорошие, а иконки и текстовые элементы читаются отчетливо.

Емкостный сенсорный слой на базе контроллера GT911 показал себя с лучшей стороны. Нажатия фиксируются точно, фантомных срабатываний нет, повторно нажимать на экран не приходится.

Порты, звук и потенциал расширения

Задумка Elecrow CrowPanel выходит далеко за рамки обычного дисплея. Комплектные динамики и встроенный микрофон позволяют превратить экран в голосовой сателлит для Home Assistant Assist. Вы получаете интерактивное табло и голосовую колонку в одном корпусе.

Сфера применения платы не ограничена жилыми комнатами. Благодаря доступным интерфейсам I2C, UART и пинам GPIO, к панели можно подключать внешние датчики или исполнительные реле. Это делает плату отличным решением для мастерских, серверов или гаражей.

Наличие разъема для батареи добавляет автономности — устройство может пережить кратковременное отключение электричества без сброса состояния.

Камера и работа с алгоритмами ИИ

В комплекте с устройством поставляется модуль камеры на 2 МП. Производитель заявляет о поддержке функций компьютерного зрения (Edge AI), которые обеспечиваются сопроцессором ESP32-C6.

Это позволяет реализовать базовые сценарии вроде распознавания лиц для доступа. Однако, на мой взгляд, нагружать сам микроконтроллер сложной обработкой видео не совсем рационально. Намного эффективнее передавать видеопоток на домашний сервер, а на экран выводить лишь результат работы нейросетей.

Итоги: кому подойдет Elecrow CrowPanel Advanced?

Elecrow CrowPanel Advanced 10.1 — это функциональный конструктор для энтузиастов, готовых потратить время на самостоятельную настройку. Плата предоставляет отличный набор возможностей за умеренную цену.

Создание интерфейсов сейчас стало гораздо проще: если у вас нет глубокого опыта написания кода на C++, современные нейросетевые ассистенты (LLM) без труда сгенерируют нужные блоки кода для LVGL и ESPHome.

Устройство точно подойдет:

• Владельцам домашних серверов и систем умного дома, желающим собрать удобный настенный пульт;
• DIY-разработчикам и мейкерам, создающим HMI-панели для своих проектов.

Покупать не стоит:

• Тем, кто ищет готовый планшет на Android, работающий по принципу «достал из коробки и пользуешься».

Для меня этот проект стал отличным стартом. Начав с одной тестовой кнопки, я планирую развернуть на этой плате полноценную настенную панель управления для всего дома.
