Обзор трехсекционной СЖО PCCooler GT360M ARGB Display с дисплеем на помпе

К дисплеям на помпах систем жидкостного охлаждения процессоров производители уже привыкли, а теперь постепенно приучают к ним и пользователей. Судя по ассортименту розничных магазинов, примерно половина современных трехсекционных СЖО сегодня оснащается тем или иным дисплеем. В этот список входят не только полноценные графические ЖК-экраны, но и появившиеся ранее сегментные решения. Если раньше графический дисплей был прерогативой исключительно топовых линеек, то теперь на рынок выходят такие относительно доступные модели, как PCCooler GT360M ARGB Display, способные привлечь внимание даже без учета визуальной составляющей.

Компания PCCooler традиционно придерживается взведенной ценовой политики, хотя ее самые бюджетные СЖО по-прежнему обходятся лишь стандартной подсветкой. Конечно, на рынке можно найти и более дешевые варианты с графическим экраном, но в данном сегменте всегда приходится искать баланс между стоимостью и возможностями. Наличие дисплея неизбежно увеличивает ценник, никак при этом не улучшая базовые характеристики охлаждения. Именно поэтому многие пользователи за пределами флагманского сегмента относятся к таким излишествам с осторожностью.

Впрочем, реальные возможности любого устройства лучше всего оценивать на практике. Что касается визуальных эффектов, то здесь рынок находится в ожидании перехода количества в качество. Графические дисплеи на помпах и крышках башенных кулеров постепенно стандартизируются и используют подключения по шине USB. Настоящим переломным моментом станет появление универсального программного обеспечения, которое позволит отказаться от привязки к громоздкому фирменному софту. До тех пор экран остается приятным бонусом для любителей кастомизации ПК, без которого при желании можно обойтись. Многим пользователям и вовсе безразлична эта функция — они не станут переплачивать за дисплей намеренно, но и не откажутся от него, если остальные параметры системы полностью устраивают.

Главным критерием качества остается эффективность отвода тепла. Поскольку революционных конструктивных прорывов в этой сфере пока не предвидится, производители вынуждены концентрироваться на проработке второстепенных деталей. Ниже приведены подробные паспортные характеристики рассматриваемой системы охлаждения.

Паспортные характеристики PCCooler GT360M ARGB Display

• Производитель: PCCooler
• Модель: DC360 Pro ARGB Display
• Код модели: DC360Pro-BKAWXY-GL
• Тип системы охлаждения: жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
• Совместимость: материнские платы с процессорными разъемами Intel (LGA1851, LGA1700, LGA1200, LGA1151, LGA1150, LGA1155) и AMD (AM5, AM4)
• Тип вентиляторов: осевой (аксиальный), 3 штуки
• Модель вентилятора: F5 R120 OC ARGB
• Питание вентилятора: мотор — 12 В, 0,35 А (4-контактный разъем: общий, питание мотора, датчик вращения, управление ШИМ); ARGB-подсветка — 5 В (3-контактный разъем: общий, данные, питание)
• Размеры вентилятора: 120 × 120 × 25 мм
• Скорость вращения вентилятора: 500 – 2500 об/мин
• Производительность вентилятора: максимум 153,9 м³/ч (90,56 фут³/мин)
• Статическое давление вентилятора: максимум 39,9 Па (4,07 мм вод. ст.)

Паспортные характеристики, комплект поставки и цена

Уровень шума вентилятора достигает 39,8 дБА максимум, а в качестве подшипника используется надежный гидродинамический вариант (Fluid Dynamic Bearing). Размеры алюминиевого радиатора составляют 394×120×27 мм, а длина шлангов равна 400 мм. Помпа интегрирована с теплосъемником, ее скорость вращения фиксирована на отметке 2600 об/мин, а габариты составляют 82×69×65 мм. Питание мотора помпы осуществляется через трехконтактный разъем (12 В, 0,3 А), а для дисплея используется разъем 9 контактов USB 2.0. Заявленный уровень шума помпы не превышает 15 дБА, а подошва теплосъемника выполнена из меди. Стоимость комплекта на момент публикации обзора составляет от 7 тысяч рублей.

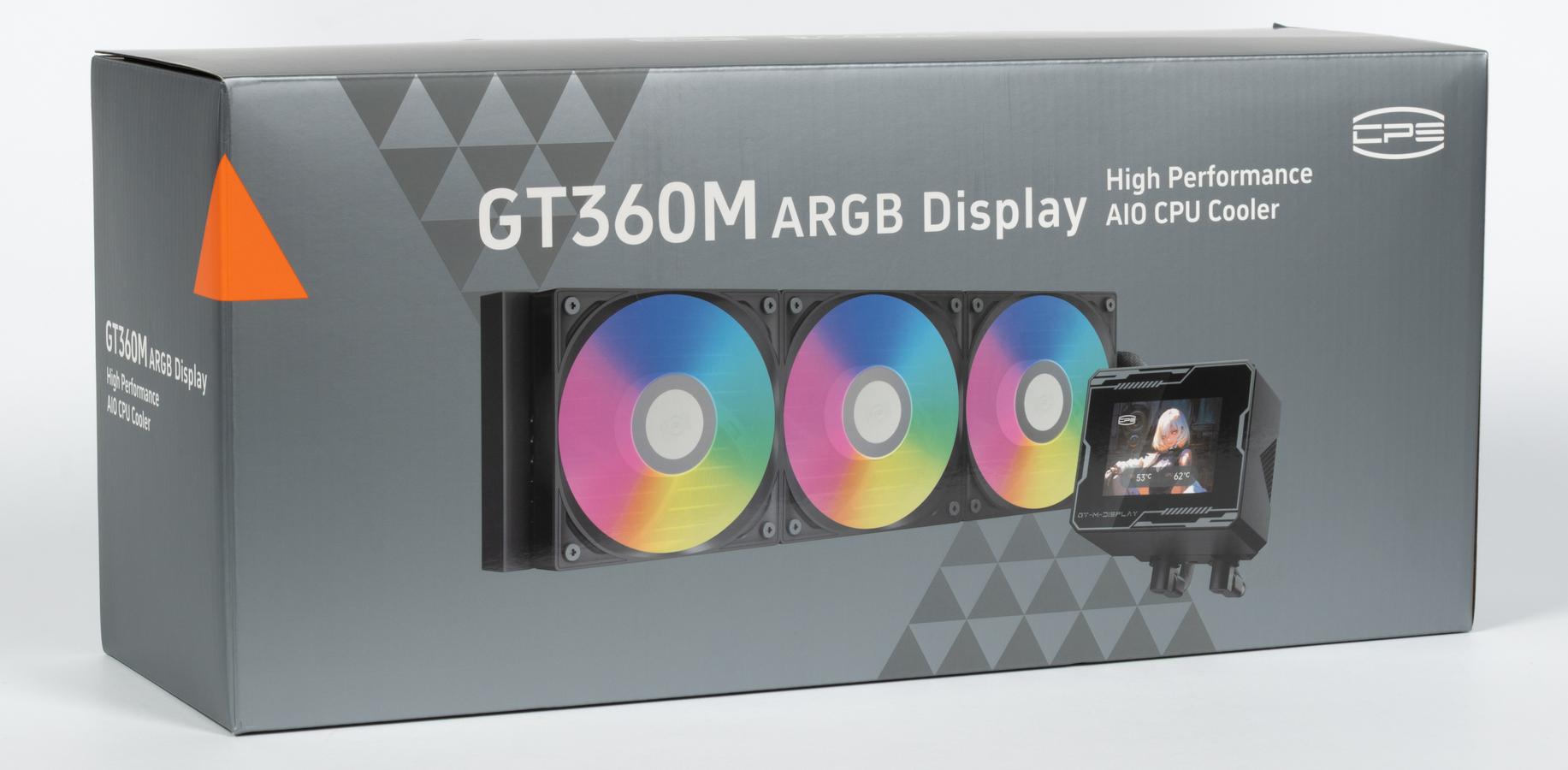

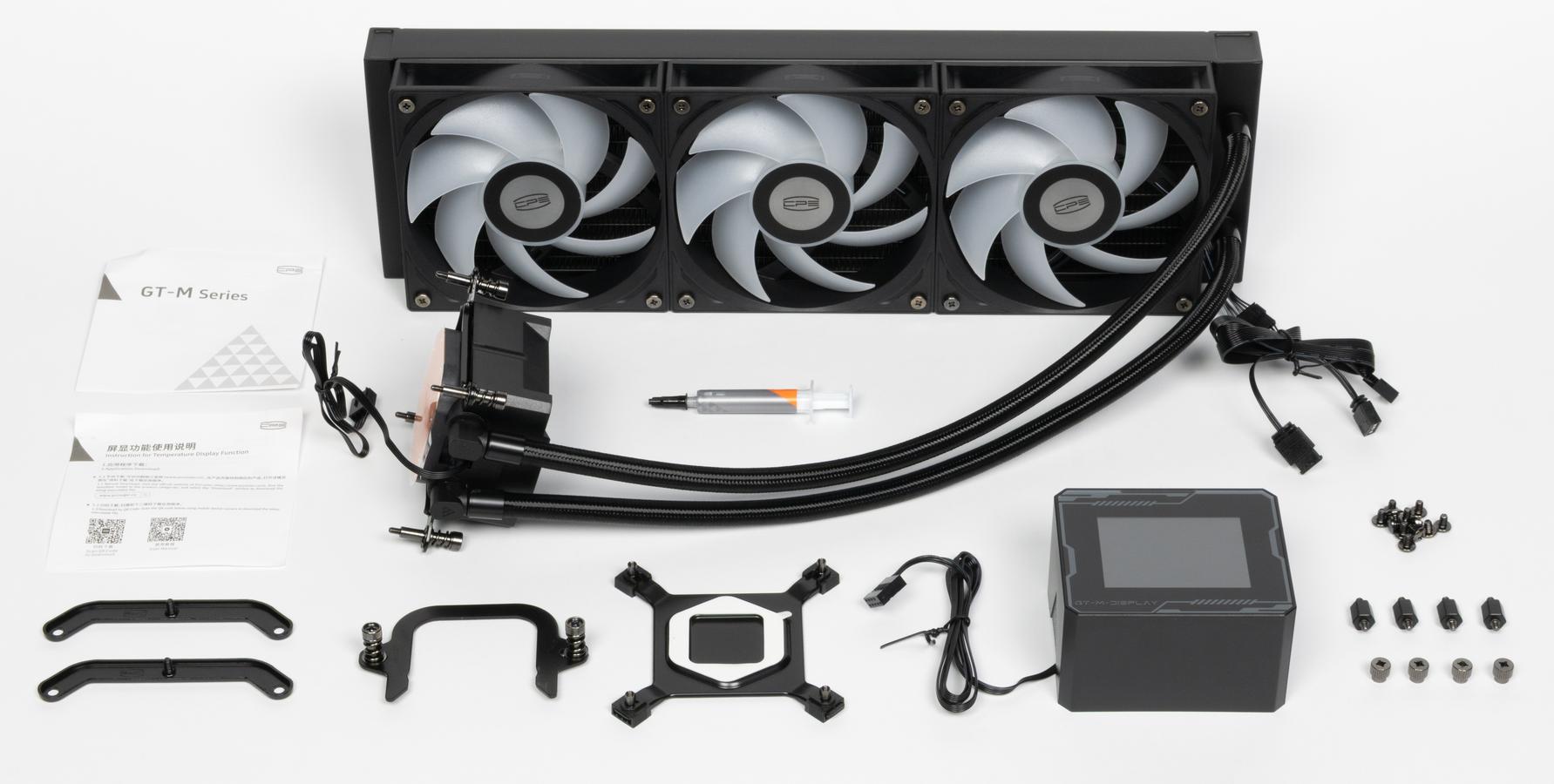

Поставляется система жидкостного охлаждения PCCooler GT360M ARGB Display в коробке из среднего по толщине гофрированного картона, внутри которой аккуратно уложены все необходимые элементы. Крепеж для платформ Intel реализован очень удобно: здесь нет привычного множества мелких деталей, требующих долгой и кропотливой сборки. Блок помпы просто фиксируется к тыльной пластине, которая входит в комплект поставки, тогда как ответная часть крепежа в виде цельной рамки на водоблок уже предустановлена на заводе. Единственный нюанс заключается в том, что разная высота процессоров для LGA1200 и LGA1700 никак отдельно не учитывается. Впрочем, это становится определенной тенденцией, а главное — подобную конструкцию сложно установить неправильно, хотя перетянуть крепеж при установке все же можно, но надежный прижимной контакт в любом случае гарантирован.

Для процессоров AMD AM4 и AM5 применяется чуть более традиционный подход. Пользователю предстоит задействовать штатную упорную пластину материнской платы, к которой прикручивается пара металлических направляющих. К ним в двух точках и крепится водоблок, предварительно заменяющий штатную рамку на вариант для платформы AMD. Интересно, что это определенное отступление от решений, которые применялись в прошлогодних моделях PCCooler, где разницы между платформами практически не было: водоблок монтировался либо на стандартную пластину AMD, либо на комплектную деталь для Intel. Разработчики постоянно экспериментируют с конструкциями, поскольку у каждого метода монтажа есть свои плюсы и минусы, и единого универсального стандарта на рынке до сих пор не существует.

Особенности конструкции и подготовка к установке

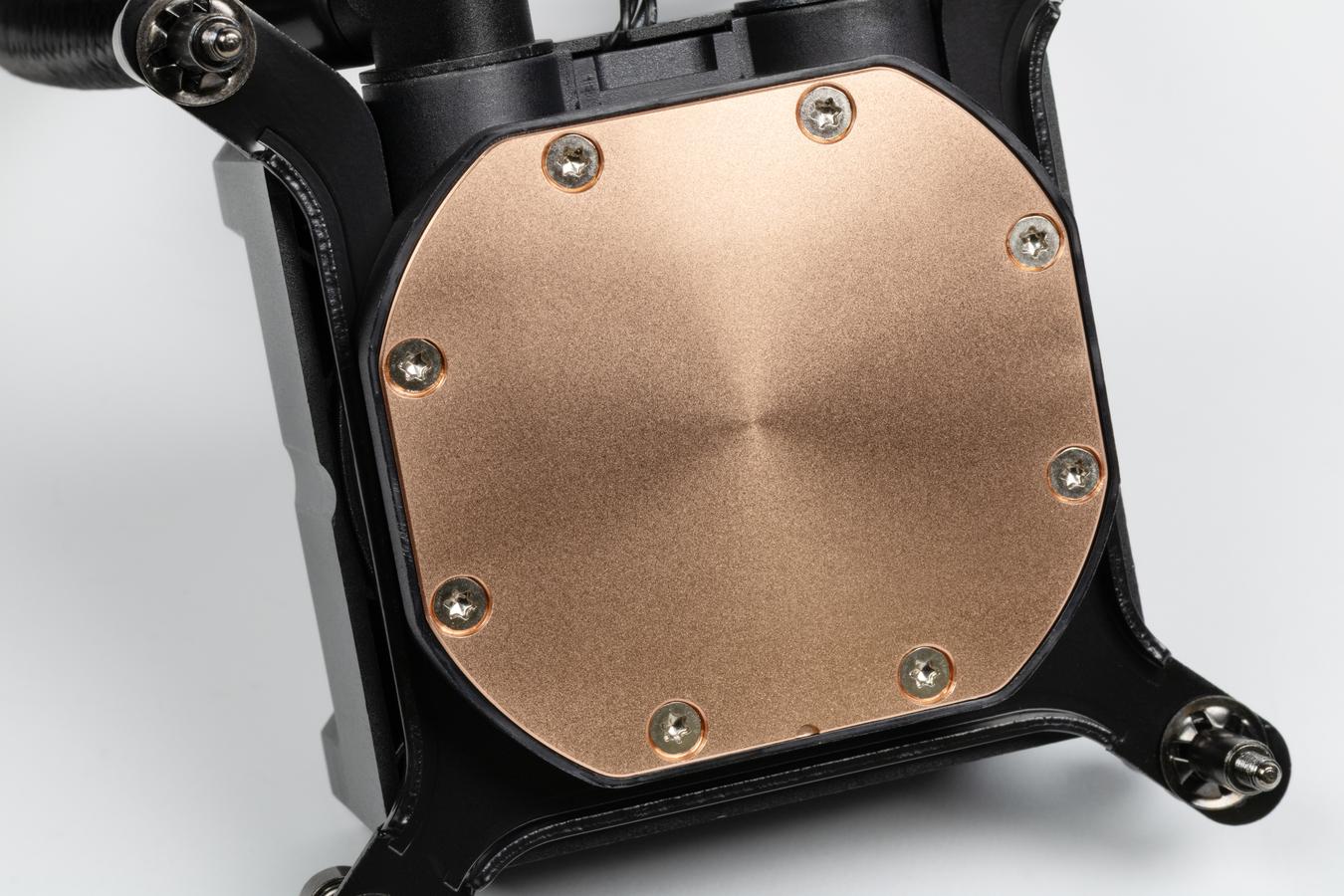

Сама система поставляется полностью герметичной, заправленной охлаждающей жидкостью и готовой к немедленной установке в ПК. Помпа объединена в едином корпусе с медным теплосъемником. Внешняя поверхность медной пластины, контактирующая с крышкой процессора, ровная, тщательно шлифованная и слегка полированная. Габариты этой подошвы составляют 60×55 мм, а рабочая зона, ограниченная крепежными винтами, охватывает примерно 50×45 мм. Вопреки современным тенденциям рынка, предварительно нанесенного заводского термоинтерфейса на подошве нет. Тем не менее, производитель с лихвой компенсирует это упущение, вложив в комплект поставки полноценный тюбик хорошей термопасты, объема которого хватит как минимум на пару применений.

После завершения цикла испытаний можно наглядно оценить характер распределения термоинтерфейса под нагрузкой. На теплораспределительной крышке производительного процессора Intel Core i9-13900K, а также на медной подошве помпы отчетливо видно, что паста легла тонким равномерным слоем по всей полезной площади, а излишки аккуратно выдавились за периметр. Стоит сделать поправку на то, что крышка упомянутого процессора имеет заводскую выпуклость в центральной части, а итоговая картина отпечатка могла незначительно измениться в момент аккуратного демонтажа водоблока для осмотра.

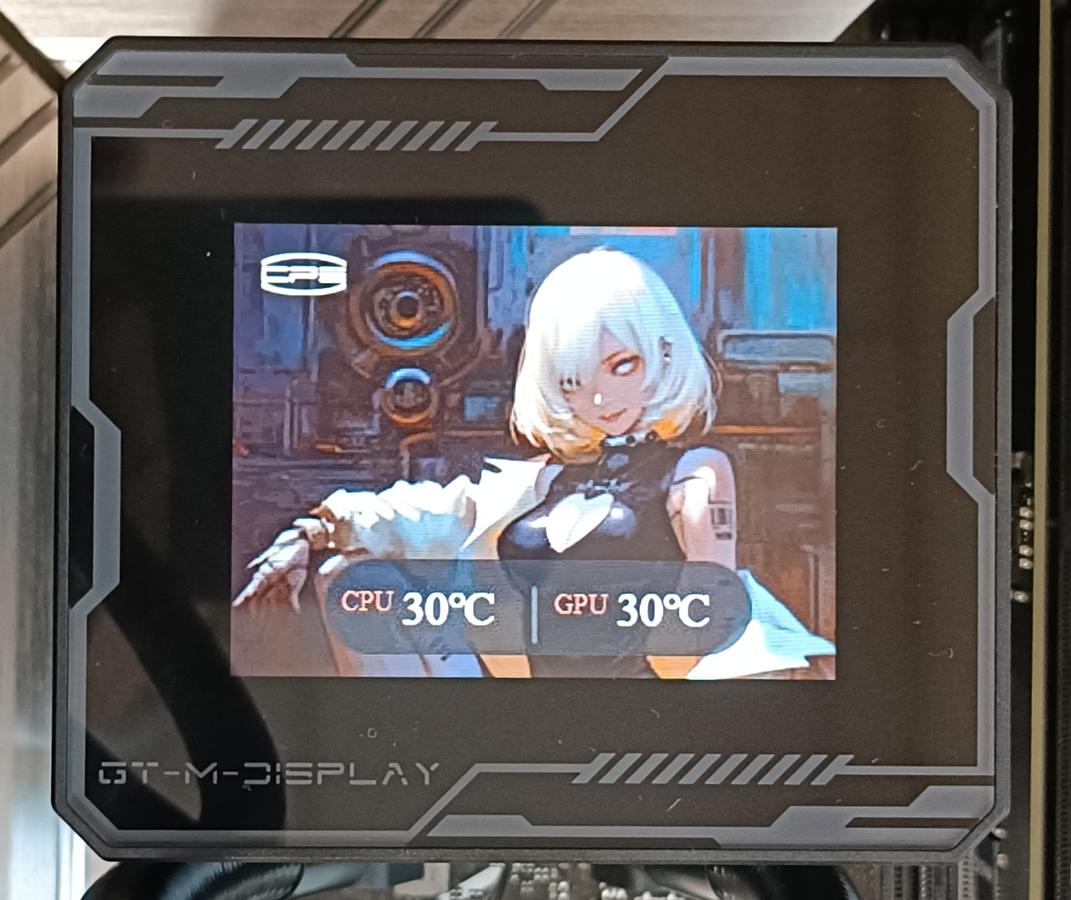

Несмотря на наличие дисплея, помпа снабжена только четырехконтактным кабелем питания длиной 40 см, поскольку экран здесь вынесен в отдельный съемный модуль, что уже встречалось в других устройствах от PCCooler. Технические параметры экрана выдают его принадлежность к бюджетному сегменту: разрешение составляет 320×240 пикселей, а диагональ равна 2,8 дюйма. Производитель попытался визуально скрыть небольшую площадь выключенного экрана с помощью широких рамок, из-за чего в активном состоянии он смотрится несколько скромно. С другой стороны, подобные впечатления возникают на фоне недавнего знакомства с премиальными системами охлаждения, где бренды соревнуются в размерах и качестве матриц. Для рядового пользователя это по-прежнему свежее и интересное решение, тем более в данном ценовом диапазоне, где подобные системы раньше вообще не встречались. Главная особенность конструкции заключается в том, что сменный блок экрана оснащен собственным интерфейсным кабелем USB длиной 55 см и функционирует независимо от питания помпы, хотя установить его можно исключительно на самом водоблоке. Вынос экрана за пределы корпуса системного блока характерен для более дорогих модификаций, вроде PCCooler DT360 ARGB Display, которая обойдется примерно в полтора-два раза дороже.

Подробно останавливаться на программной части и настройках нет необходимости, поскольку функциональность фирменных графических дисплеев PCCooler остается неизменной с момента появления модели PCCooler DC360 Pro ARGB Display. Программное обеспечение и опции кастомизации с тех пор не претерпели существенных изменений. Разница лишь в том, что раньше подобные экраны с базовым разрешением внедрялись в ограниченное число относительно дорогих устройств, а теперь постепенно переходят в более доступные категории, тогда как флагманы оснащаются более крупными и качественными панелями.

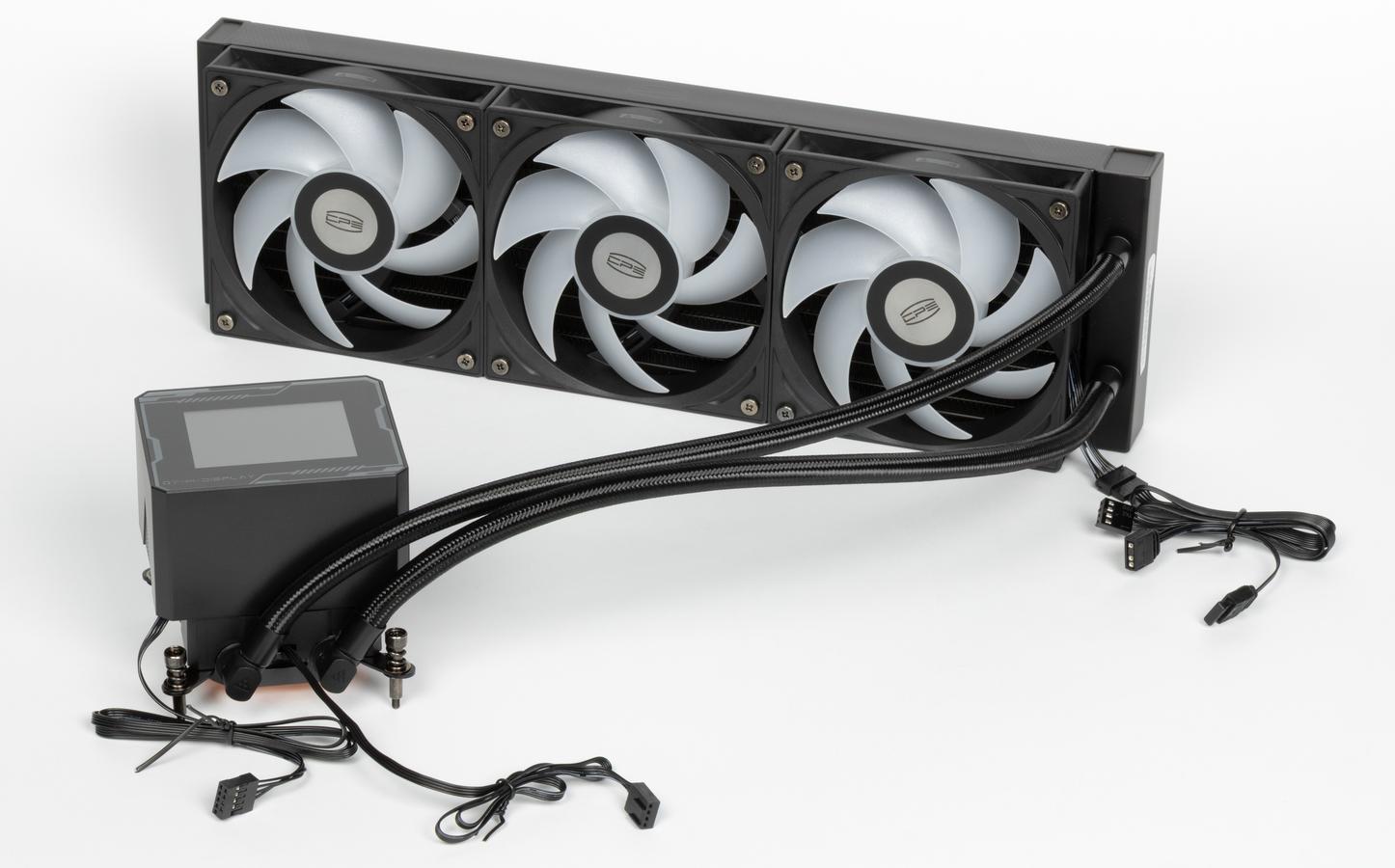

Соединительные шланги обладают умеренной упругостью при сохранении достаточной гибкости, они защищены оплеткой из скользкого пластика, а их внешний диаметр вместе с ней составляет около 12 миллиметров. Длина гибкой части без учета опрессованных гильза составляет 37 сантиметров, что немного меньше стандартных показателей, но вполне достаточно для стандартного монтажа. Поворотные Г-образные фитинги на водоблоке существенно упрощают процесс прокладки и подключения контура. Важным достоинством является использование этиленпропилендиенового каучука (EPDM) в качестве основного материала трубок, что преподносится как современное технологическое решение. Производитель обещает улучшенную долговечность и сниженную интенсивность испарения хладагента по сравнению с традиционными материалами.

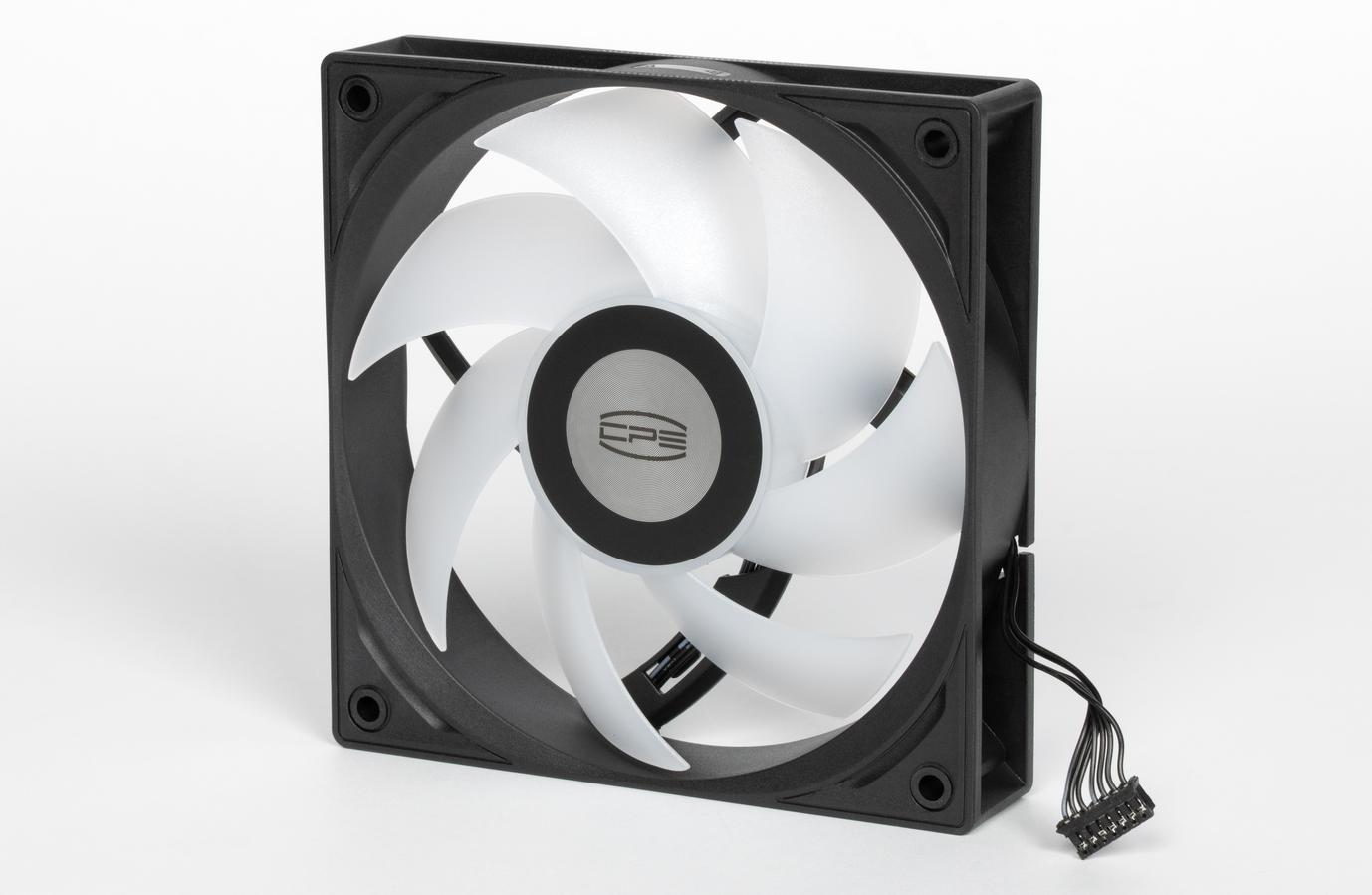

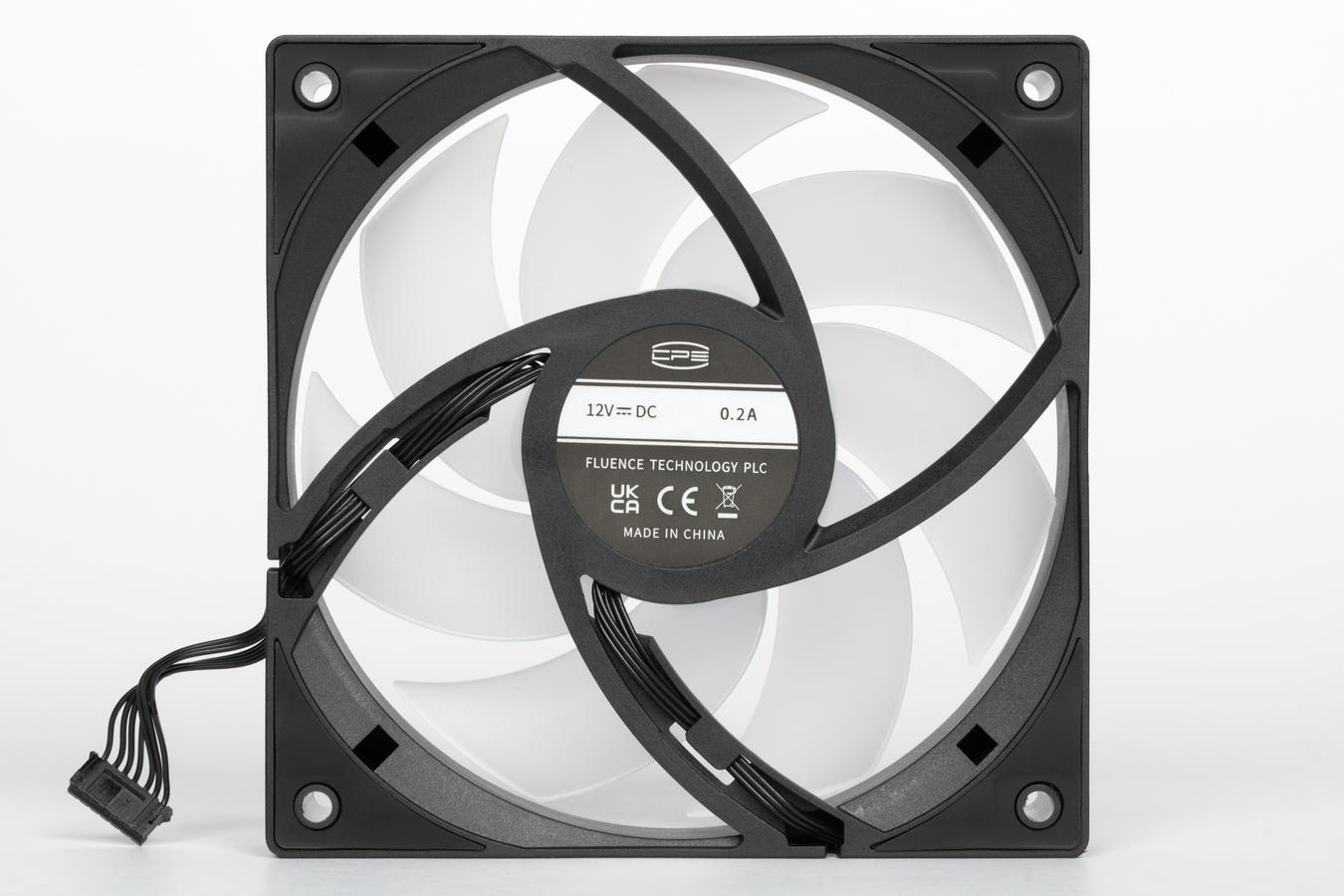

Алюминиевый радиатор окрашен в матовый черный цвет стойким составом либо предлагается в белом исполнении для соответствующей версии комплекта. Общая толщина радиаторного блока в сборе с установленными вентиляторами достигает 53 миллиметров. Корпуса вентиляторов выполнены из качественного пластика черного или белого цвета. По углам рамки предусмотрены резиновые демпфирующие накладки, выступающие в свободном состоянии примерно на 1 миллиметр для эффективного гашения вибраций. Тем не менее, если сопоставить массу вентилятора с жесткостью этих элементов, становится очевидно, что резонансная частота окажется слишком высокой, поэтому реального эффекта виброразвязки ожидать не стоит. Дополнительно стоит учитывать, что крепежные отверстия интегрированы непосредственно в пластиковый каркас, позволяя вибрациям передаваться на радиатор напрямую через винты. В результате такие накладки выполняют скорее декоративную функцию в оформлении вентиляторов.

Стоит отметить, что вентиляторы не объединены в единый монолитный блок, что чаще встречается в более дорогих системах жидкостного охлаждения, однако они снабжены специальными комбинированными разъемами питания и подсветки. Это позволяет собрать весьма аккуратную конструкцию внутри корпуса. Подобное решение может несколько затруднить поиск прямой замены в будущем, однако сегодня на рынке доступны универсальные трехвентиляторные сборки, пригодные для замены штатных вертушек в случае необходимости, поскольку оригинальные комплектующие отдельно найти трудно или они стоят слишком дорого. Впрочем, задумываться об этом придется далеко не сразу и далеко не каждому пользователю, зато такой подход обеспечивает удобство монтажа и аккуратный внешний вид.

Вентиляторы уже закреплены на радиаторе, а к крайнему из них подключен специальный полуметровый кабель-удлинитель, который раздваивается на стандартные коннекторы питания и подсветки. Пользователю достаточно соединить его с системной платой — и можно переходить к практическим испытаниям. Полное описание методики тестирования приведено в материале «Методика тестирования процессорных охладителей образца 2020 года». Во время испытаний все ядра тестового процессора Intel Core i9-13900K функционировали на стабильной частоте 4,1 ГГц.

Определение зависимости скорости вращения вентиляторов СЖО от коэффициента заполнения ШИМ и/или напряжения питания

Хорошим результатом считается монотонный прирост оборотов при изменении коэффициента заполнения (КЗ) в диапазоне приблизительно от 25% до 90% при сохранении широкого диапазона регулировки. Если снизить КЗ до 20% и ниже, скорость вращения стабилизируется на отметке около 500 оборотов в минуту. Этого достаточно для создания нормального воздушного потока при минимальной нагрузке, однако для полного отключения вертушек (например, при реализации гибридного охлаждения с пассивным режимом в простое) потребуется задействовать регулировку питающего напряжения. Управление напряжением дает стабильное вращение лишь в более узких пределах, поэтому данный метод рассматривается как вспомогательный — главным образом для остановки вентиляторов в простое. Полная остановка происходит при 3,6 В, а возобновление вращения фиксируется уже на 3,1 В. Подключение вентиляторов к источнику 5 В допустимо, но на практике целесообразнее использовать стандартные 12 В и управлять скоростью через ШИМ.

Определение зависимости скорости вращения помпы СЖО от коэффициента заполнения ШИМ и/или напряжения питания

Наличие четырехконтактного разъема питания помпы могло бы обнадежить, но на практике регулировать ее скорость через ШИМ в этой модели нельзя. Желающим снизить уровень шума помпы придется экспериментировать с изменением питающего напряжения, что поддерживается далеко не каждой материнской платой. Керамический подшипник помпы изначально работает на относительно невысоких оборотах, но напряжение питания позволяет дополнительно их уменьшить. Допускается даже подача 5 В, так как в этом режиме скорость вращения удерживается на уровне выше 50% от штатной. В целом, по своим конструктивным особенностям и наличию экрана рассматриваемая модель напоминает прошлогодние СЖО премиального уровня, при этом оставаясь заметно доступнее по цене.

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом испытании все ядра процессора Intel Core i9-13900K работали на фиксированной частоте 4,1 ГГц. Скорость вращения вентиляторов регулировалась с помощью ШИМ путем изменения коэффициента заполнения от 100% до 20% с шагом в 5%, а помпа функционировала при постоянном напряжении 12 В. При температуре окружающего воздуха 24 °C процессор удерживается в безопасной зоне и далек от перегрева во всем доступном диапазоне оборотов вентиляторов.

Снижать коэффициент заполнения ниже 20% не имеет особого смысла, так как на этом пороге скорость вращения вентиляторов стабилизируется на отметке около 500 оборотов в минуту. Зафиксированное максимальное энергопотребление по данным системного мониторинга достигало примерно 246 Вт, а по силовым разъемам питания процессора — 264 Вт. Базовое энергопотребление данного процессора в штатном режиме составляет 125 Вт, а максимальный кратковременный турбо-лимит равен 253 Вт. Тем не менее, для читателей ценность представляют не абстрактные температурные показатели в конкретной тестовой среде, а возможность произвести расчеты по реальным характеристикам охладителя, полученным в ходе практических испытаний. Один из вариантов подобных расчетов при заданных граничных условиях приводится в материале, а любые альтернативные сценарии можно просчитать с помощью специализированного онлайн-калькулятора, попутно сопоставляя между собой любые протестированные модели кулеров.

Уровень генерируемого шума изменяется в очень широких пределах. Субъективное восприятие зависит от индивидуальных особенностей пользователя и окружающих условий, однако акустические характеристики можно разделить на несколько понятных категорий. Значения от 40 дБА и выше для настольного компьютера можно считать очень высокими. Диапазон от 35 до 40 дБА воспринимается как вполне терпимый. Уровень ниже 35 дБА практически не выделяется на фоне типичных шумных компонентов ПК, таких как корпусные вентиляторы, блок питания, видеокарта или работающие жесткие диски. Значения ниже 25 дБА позволяют назвать систему охлаждения условно бесшумной. Во время измерений фоновый уровень шума составлял 16.8 дБА по показаниям шумомера.

Анализ результатов позволяет сделать несколько важных практических выводов. Во-первых, эксплуатация PCCooler GT360M ARGB Display на максимальных оборотах вентиляторов допустима, но не слишком оправдана на практике, так как уровень шума в этом режиме превышает порог в 40 дБА. Во-вторых, на минимальных оборотах вентиляторов на первый план выходит постоянный шум от помпы, скорость которой не регулируется. На основе многократного тестирования систем жидкостного охлаждения данного производителя с помпами на керамических подшипниках можно сделать вывод, что сам по себе тип подшипника не гарантирует тишину — итоговый акустический комфорт во многом зависит от особенностей компьютерного корпуса и других факторов. В данном случае уровень шума составил типичные 24 дБА. С одной стороны, это укладывается в критерий условной бесшумности, но с другой — заставляет сожалеть об отсутствии простой регулировки оборотов помпы через ШИМ. Подобная опция не является жизненно необходимой, поскольку помпу при желании можно замедлить путем перехода на питание 5 В, однако лишний шум в системе никогда не бывает кстати.

Для оценки работы кулера в реальных условиях эксплуатации стоит отойти от идеальных параметров тестового стенда с температурой воздуха 24 °C. Предположим, что температура воздуха, поступающего на радиатор СЖО, поднимается до 44 °C. Подобный сценарий вполне реален, если радиатор установлен на верхнюю панель или на выдув из корпуса, внутри которого функционирует мощная дискретная видеокарта, а владелец ПК не хочет допускать нагрева процессора под максимальной нагрузкой выше 80 °C. Исходя из этих жестких граничных условий, можно оценить зависимость реальной максимальной мощности процессора от уровня шума.

Если принять показатель в 25 дБА за границу условной бесшумности, то максимальная рассеиваемая мощность для процессоров вроде Intel Core i9-13900K составит около 217 Вт. Без жесткой привязки к тишине предел мощности можно поднять примерно до 245 Вт. Дальнейшее увеличение нагрузки приводит к непропорциональному росту шума при незначительном приросте эффективности охлаждения. Важно сделать оговорку: эти расчеты справедливы для тяжелых условий с обдувом радиатора воздухом, нагретым до 44 градусов. Если температура окружающего воздуха снизится, а допустимый нагрев процессора будет увеличен до штатных 100 °C, полученные показатели максимальной и бесшумной мощности существенно возрастут.

Читатели могут самостоятельно рассчитать пределы мощности для иных граничных условий, учитывая температуру воздуха и максимально допустимый нагрев процессора, а также сопоставить данную систему жидкостного охлаждения с другими моделями, протестированными по аналогичной методике. Стоит сделать оговорку: при переходе испытаний на современный процессор Intel Core i9-13900K абсолютная преемственность с результатами прошлых лет сохраняется не полностью. Согласно предварительным данным, общая эффективность кулеров на таком чипе примерно в 1,2 раза ниже по сравнению с процессором Intel Core i9-7980XE, который задействовался в более ранних сериях тестов. Тем не менее это сохраняет возможность косвенного сравнения с ранее проверенными системами охлаждения.

Для корректной интерпретации итоговых выводов важно понимать ключевую задачу тестирования — определение реальной охлаждающей способности кулера или СЖО. Используемый процессор выполняет роль мощного нагревательного элемента, необходимого для вычисления условного теплового сопротивления в различных режимах работы. Именно поэтому уровень тепловыделения чипа регулируется искусственно, подстраиваясь под возможности конкретной системы охлаждения, и может как превышать штатные значения, так и быть ниже их. Главное требование заключается в том, чтобы во всем диапазоне тестирования удавалось избегать критического перегрева кремния, сохраняя при этом четкую и значимую разницу температурных показателей.

На базе трехсекционной системы жидкостного охлаждения PCCooler GT360M ARGB Display вполне реально собрать тихий или условно бесшумный ПК, чей уровень шума не превышает комфортную отметку в 25 дБА. Если такой мощный процессор, как Intel Core i9-13900K, под максимальной нагрузкой потребляет не более 217 Вт, а температура внутри системного блока не поднимается выше 44 °C, СЖО справится с задачей при жестком ограничении пиковой температуры процессора на уровне 80 °C. В ситуациях, когда температура воздуха в помещении оказывается ниже, допустимый порог нагрева процессора сдвигается вверх или предъявляются менее строгие требования к акустическому комфорту, пределы рассеиваемой мощности можно дополнительно увеличить.

Полученные показатели выглядят вполне типично для производительных трехсекционных «водянок», однако для доступного по стоимости решения они являются отличным результатом. Дополнительным плюсом выступает внешний вид устройства: благодаря информативному дисплею на крышке помпы, пускай и компактному по современным меркам, модель смотрится дороже своей реальной стоимости на рынке, причем производитель сумел внедрить этот элемент без ущерба для базовых технических характеристик и эффективности охлаждения.
