Как неправильная прокладка Ethernet-кабелей убивает коннекторы и скорость сети

Подробности изложены в материале первоисточника. Многие из нас воспринимают патч-корды как нечто максимально простое: подключил провод и пользуешься стабильным интернетом. Однако на практике возникают нюансы, среди которых особое значение имеет правильная прокладка линии. Если делать это небрежно, можно не только повредить сам провод, но и превратить сетевое соединение в источник постоянных проблем. Поддерживать стабильный доступ к сети помогает соблюдение простых правил монтажа.

Коннектор не должен удерживать вес кабеля

Когда вы подключаете провод к маршрутизатору, свитчу или компьютеру, он часто сразу уходит вниз или в сторону, следуя по намеченной траектории. В условиях ограниченного пространства это заставляет хрупкий пластиковый коннектор принимать на себя часть массы кабеля, в то время как участок сразу за штекером оказывается согнутым под натяжением. Это крайне нежелательный сценарий.

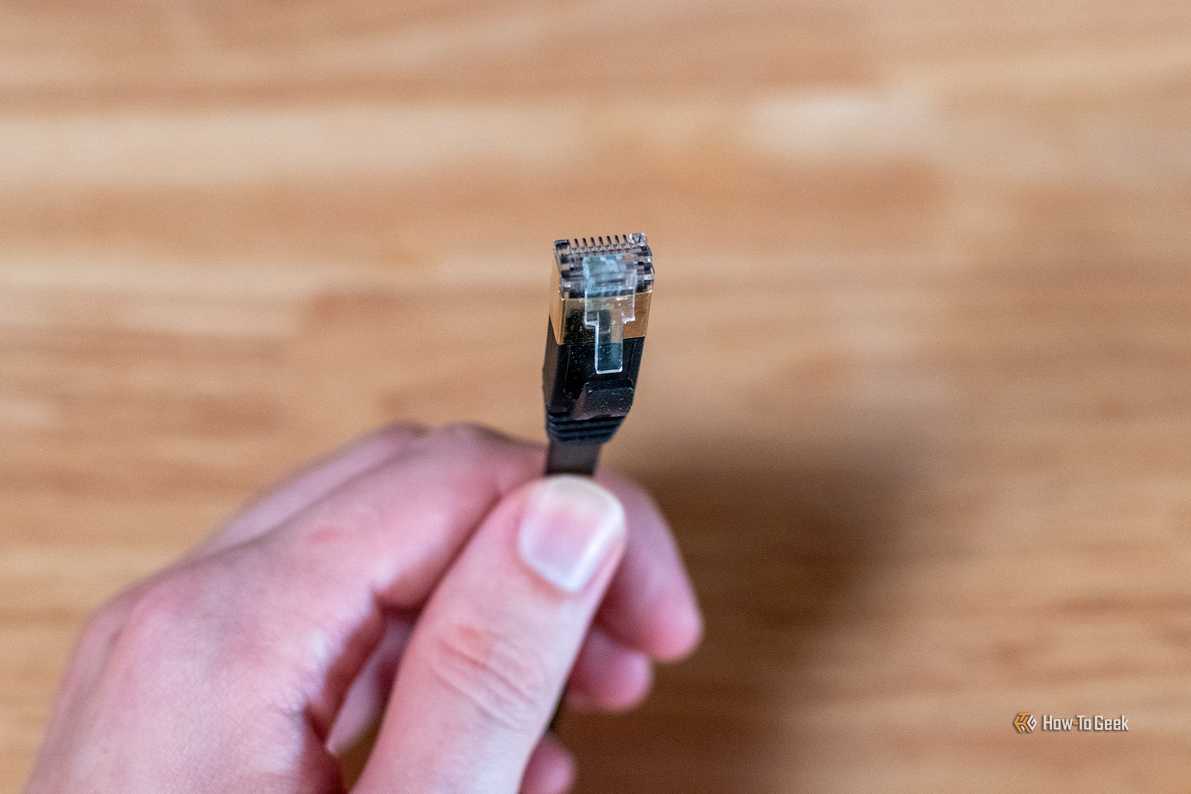

Защитный колпачок, расположенный позади разъема RJ45, создан именно для того, чтобы снижать подобные нагрузки, распределяя усилия при движении на более протяженный участок провода. Однако этот элемент не предназначен для того, чтобы превращать штекер в точку опоры для всей линии. Постоянное свисание под собственным весом и изгибы при каждом перемещении устройства ускоряют износ. Хотя такие сетевые провода отличаются прочностью, они не вечны.

Почему резкий изгиб опасен даже без физической поломки коннектора

Сетевой кабель крайне чувствителен к геометрии внутри, в отличие от обычного кабеля питания. Для стабильной передачи данных витая пара опирается на строго определенное скручивание медных проводников. Сильное зажатие в углу или резкий залом могут исказить структуру пар настолько, что это ухудшит чистоту сигнала. Именно поэтому специалисты советуют оставлять свободное пространство между проводом и стеной.

Для кабелей стандарта Cat6 общепринятое правило рекомендует оставлять зазор, равный примерно четырем диаметрам самого провода. Пренебрежение этими требованиями приводит к возникновению потерь пакетов, нестабильной связи или даже снижению скорости соединения. Нередко пользователи тратят время на звонки провайдеру, хотя корень проблемы кроется в неправильной укладке внутри квартиры.

Почему не все изогнутые линии обречены на провал

Если после осмотра ваших сетевых коммуникаций вы обнаружили неидеальные участки, паниковать не стоит — они не обязательно вышли из строя. Провод способен выдерживать довольно крутые повороты, если они укладываются в допустимый радиус изгиба. Например, в ходе экспериментов высокогибкие патч-корды Cat6A фиксировали согнутыми на 180 градусов при минимально разрешенном радиусе на протяжении 250 дней без каких-либо существенных потерь производительности.

Главный критерий заключается в том, чтобы не подвергать провод нагрузкам, превышающим его физические возможности. Плавная петля на 180 градусов может быть вполне безопасной, тогда как резкий изгиб под прямым углом способен безвозвратно испортить линию.

Как правильно организовать статичные и гибкие участки сети

Учитывая все описанные факторы, имеет смысл разделять проводку, проложенную по всему дому, и конечные отрезки, подключаемые к технике. Зона непосредственно возле оборудования чаще всего подвергается физическому воздействию и изгибам. В идеальных условиях устройствам требуется оставлять больше свободного пространства, но на практике это осуществить сложно.

Оптимальным решением становится использование коротких и легко заменяемых гибких патч-кордов с многожильными проводниками для последних метров подключения. Для стационарных же магистральных линий лучше применять кабель с цельными жилами, терминируя его на настенных розетках или модулях keystone, а затем соединять с техникой короткими гибкими шнурами.

Итоговые рекомендации по эксплуатации сетевого оборудования

Независимо от того, имеете ли вы дело с локальной сетью или мощным видеокабелем, залог долговечности оборудования кроется в его правильном использовании по назначению. Обеспечьте проводам правильное положение и свободное пространство перед подключением, и ваша домашняя сеть ответит вам безупречной работой.
